Общие сведения
«Чистыми помещениями» называются помещения, в которых контролируется концентрация взвешенных в воздухе частиц, построенные и используемые так, чтобы свести к минимуму поступление, выделение и удержание частиц внутри помещений и позволяющие, по мере необходимости, контролировать другие параметры, например, температуру, влажность и давление. (ГОСТ ИСО 14644 – 1 – 2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха»). Для организации воздухообмена «чистых помещений» используются специальные воздухораздающие блоки с фильтрами высокой эффективности (ВБ). Область применения ВБ: лечебные учреждения (операционные, ожоговые центры, палаты интенсивной терапии), производственные помещения (микроэлектроника, высокоточное приборостроение, космическая промышленность, фармацевтика, пищевая промышленность и т.п.). Воздухораздающий блок состоит из герметичного стального сварного корпуса, воздухораздающей панели и патрубка.
Воздухораздающие блоки различаются по следующим признакам:
– по типу воздухораздающих панелей и, соответственно, виду формируемой воздушной струи;
– по типоразмеру;
– по классу очистки фильтра и его толщине;
– по форме подводящего патрубка (прямоугольный или круглый);

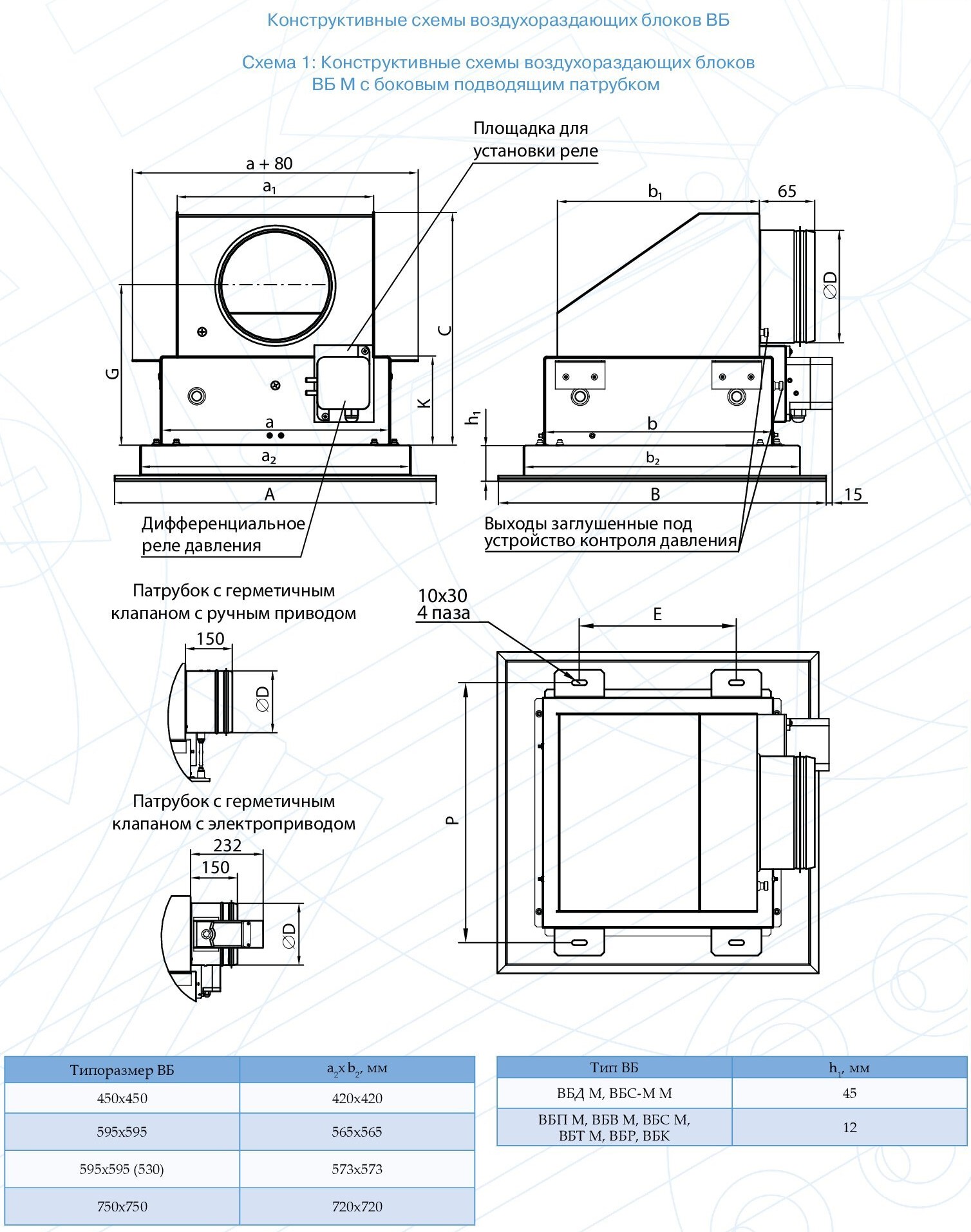

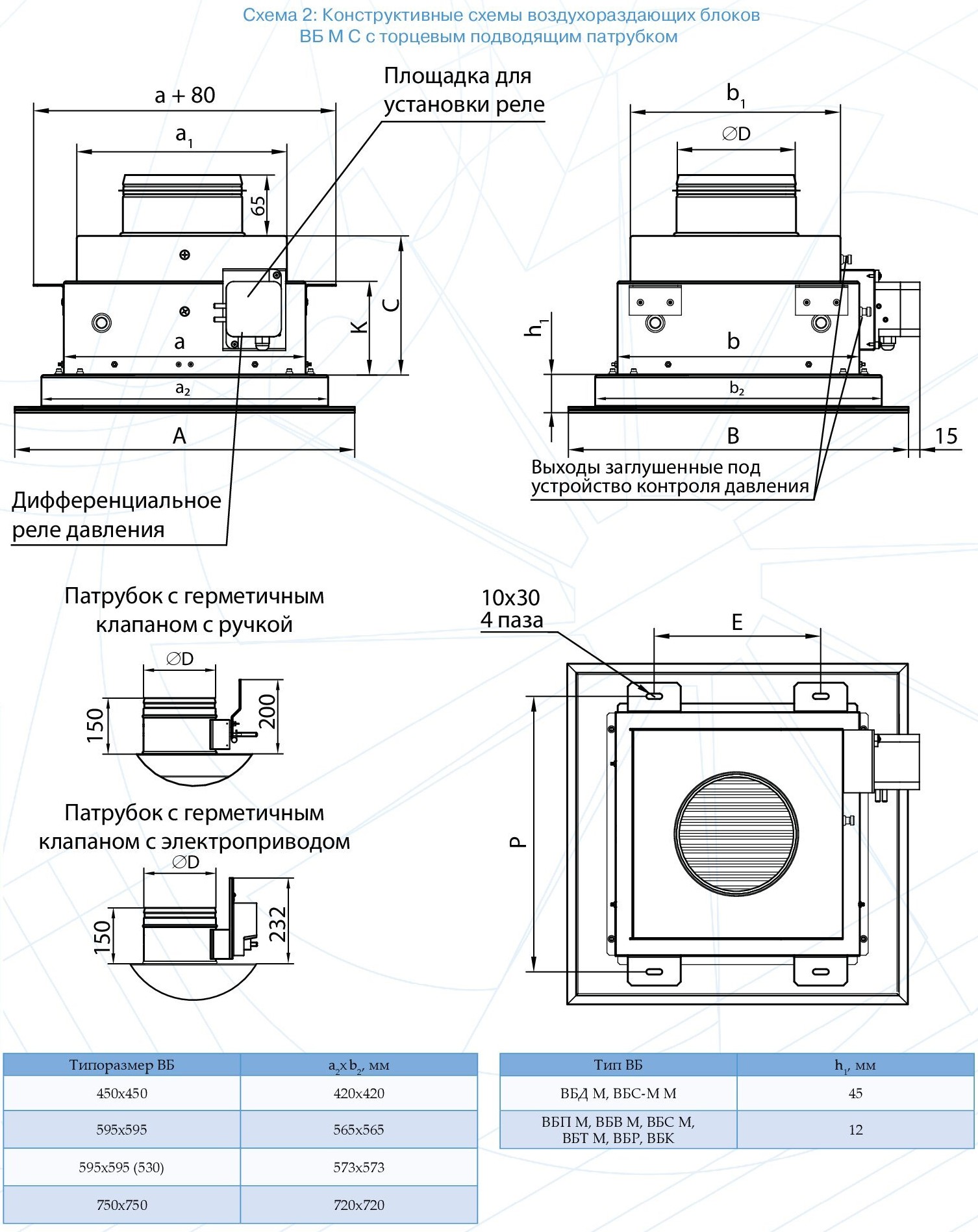

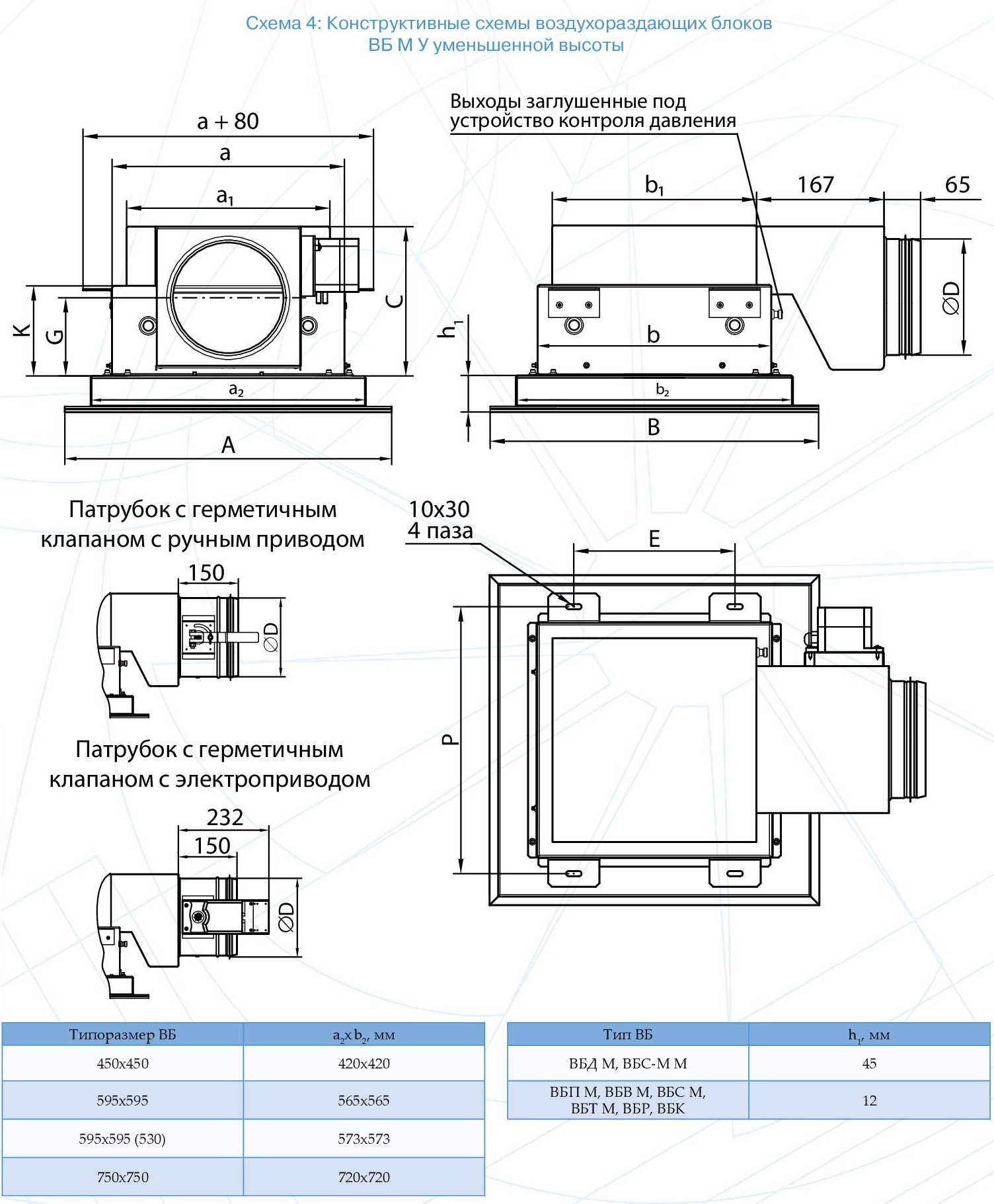

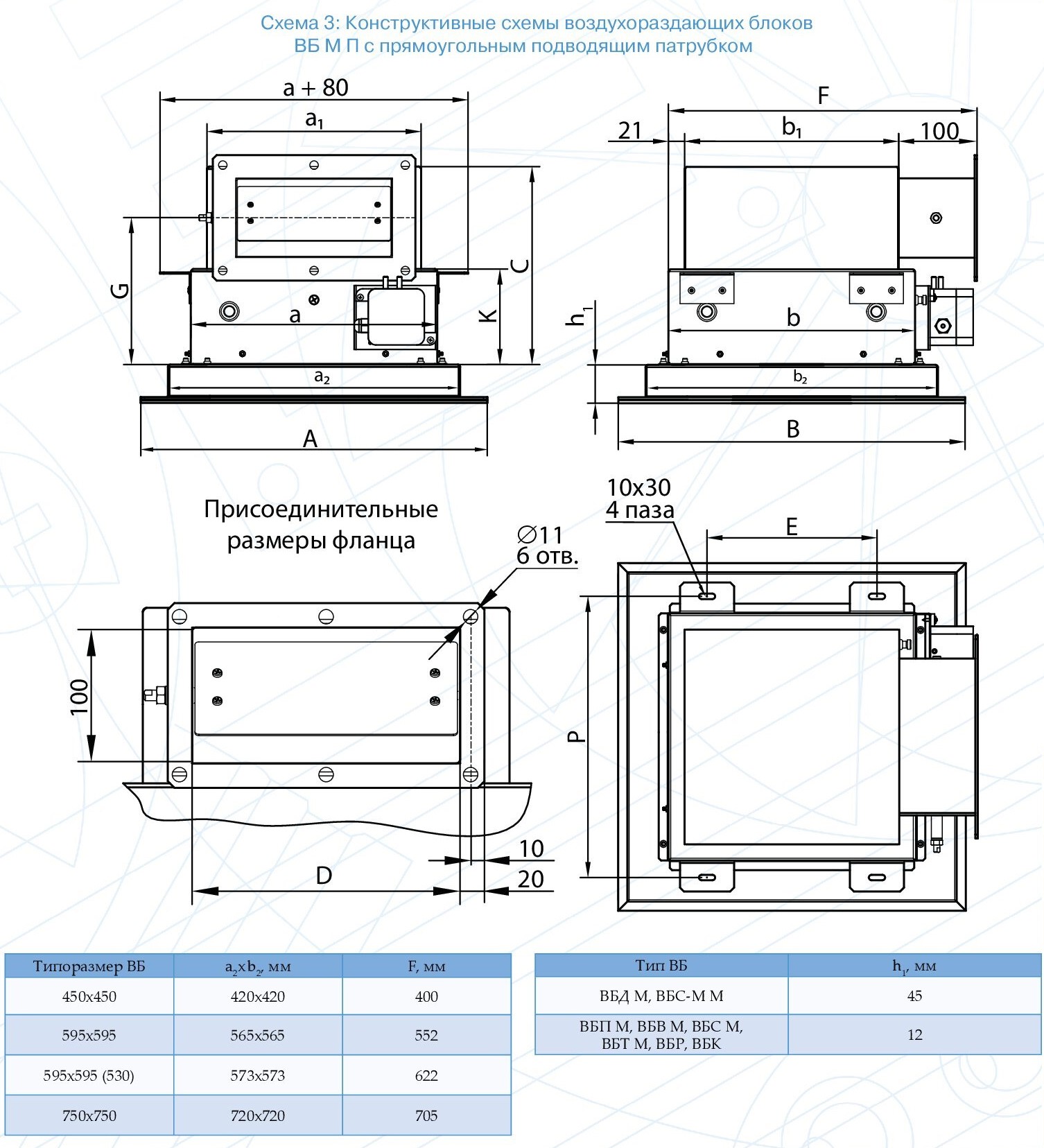

– по конструкции корпуса (боковой или торцевой подвод, уменьшенная высота);
– по наличию герметичного клапана (только для круглого патрубка);
– по наличию регулирующего клапана с ручным или электрическим приводом (только для прямоугольного патрубка).
В зависимости от типа воздухораздающей панели возможно осуществление двух способов подачи приточного воздуха:
– неоднонаправленная струя воздуха;
– однонаправленная струя воздуха.
При неоднонаправленной струе воздух следует подавать через ВБ, установленные в потолке или в верхней части стены. В результате происходит смешение приточного воздуха с воздухом помещения, содержащим загрязнения, выделяемые людьми и оборудованием. Потолочный блок следует размещать над зоной, которая должна быть защищена от загрязнений. Неоднонаправленную воздушную струю обеспечивают следующие ВБ: вихревые (ВБВ); турбулизирующие (ВБТ); радиальные (ВБР); концентрические (ВБК); диффузорные (ВБД).
В помещениях с однонаправленной воздушной струей движение воздуха идет в одном направлении, вертикальном или горизонтальном с равномерной скоростью. Вытяжные устройства должны находиться с противоположной стороны по отношению к приточным, чтобы свести к минимуму распространение аэрозольных загрязнений. Находящиеся в помещении оборудование, перемещающиеся люди являются препятствием на пути движения воздуха, в связи с чем вокруг них создаются участки с неоднонаправленной струей. Это необходимо учитывать при размещении ВБ. Однонаправленную воздушную струю обеспечивают следующие ВБ: перфорированные (ВБП); сотовые (ВБС, ВБС-М).

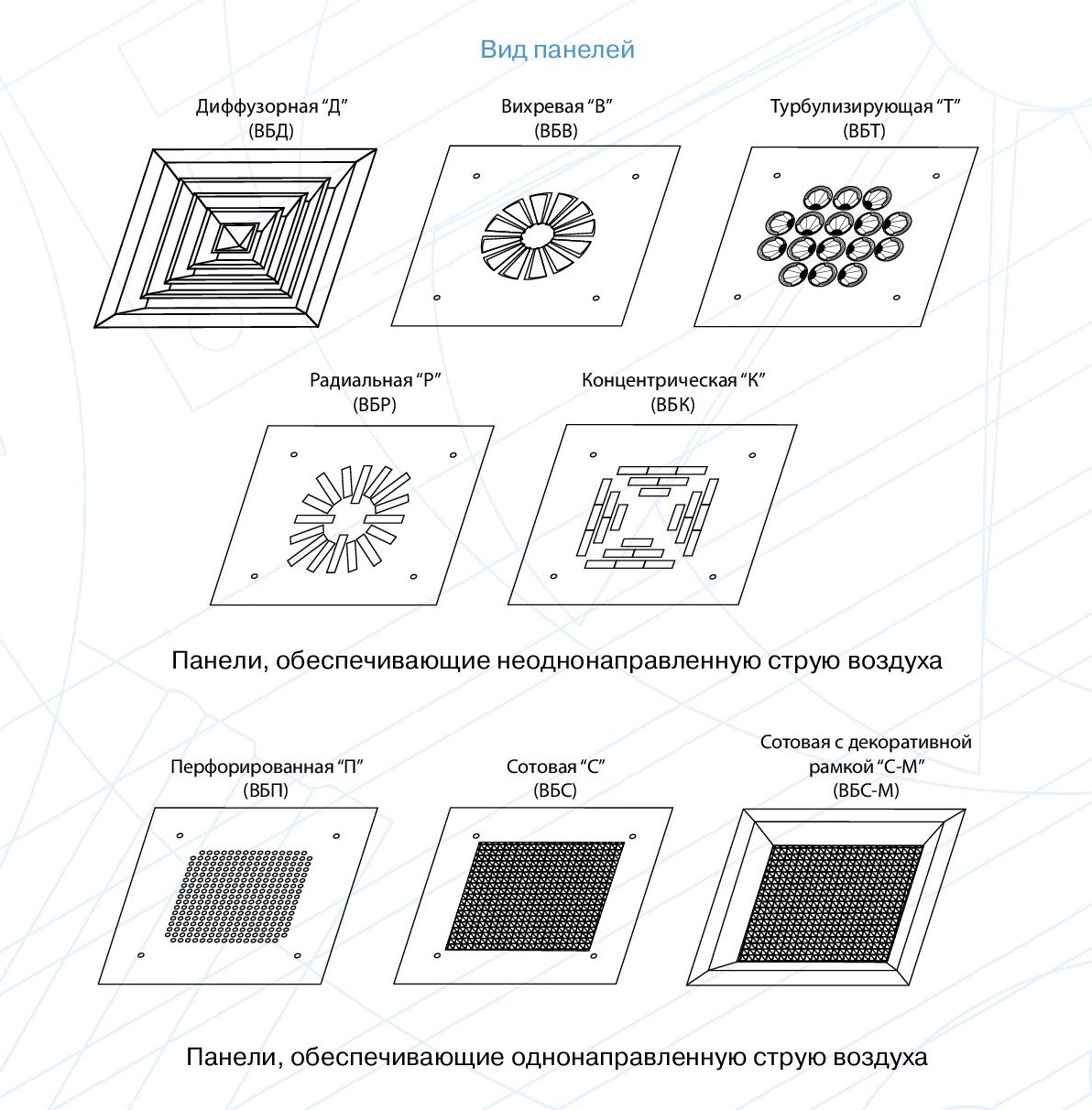

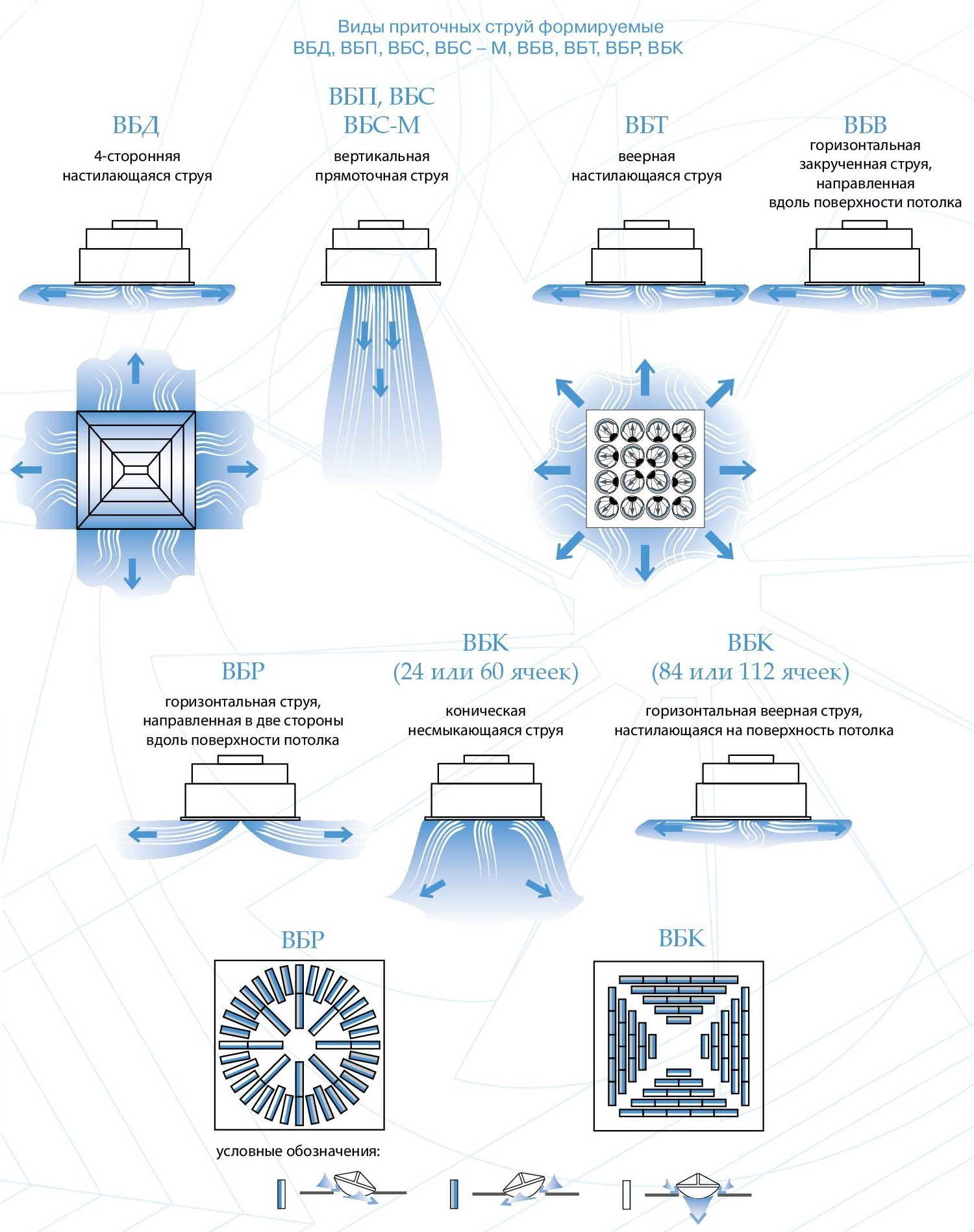

Все перечисленные виды панелей для блоков и виды струй представлены на рисунках ниже.
Изготавливается три типоразмера ВБ: 450х450, 595х595, 750х750 .
Все ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 соответственно.
По заказу возможно изготовление блоков других размеров.

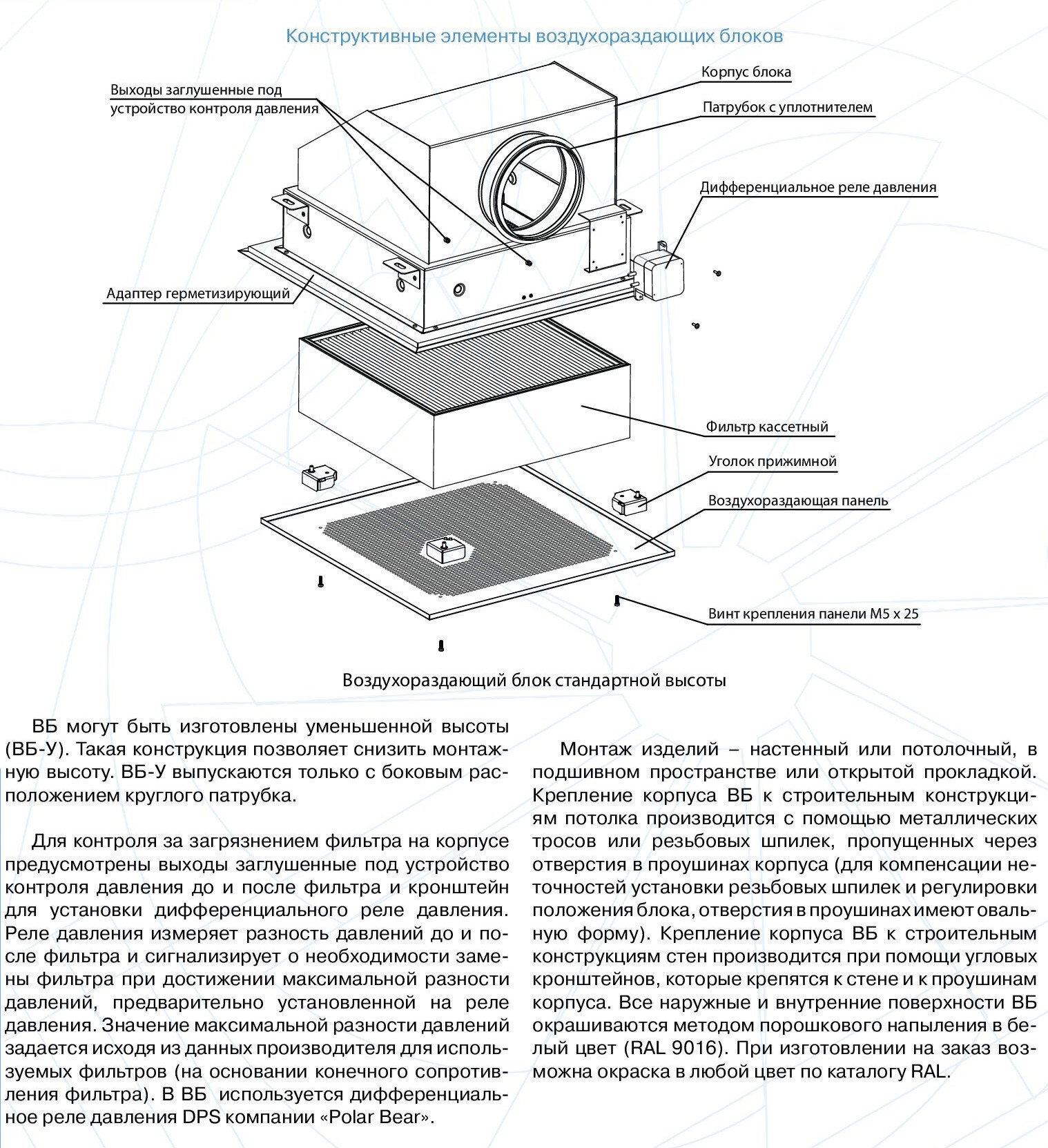

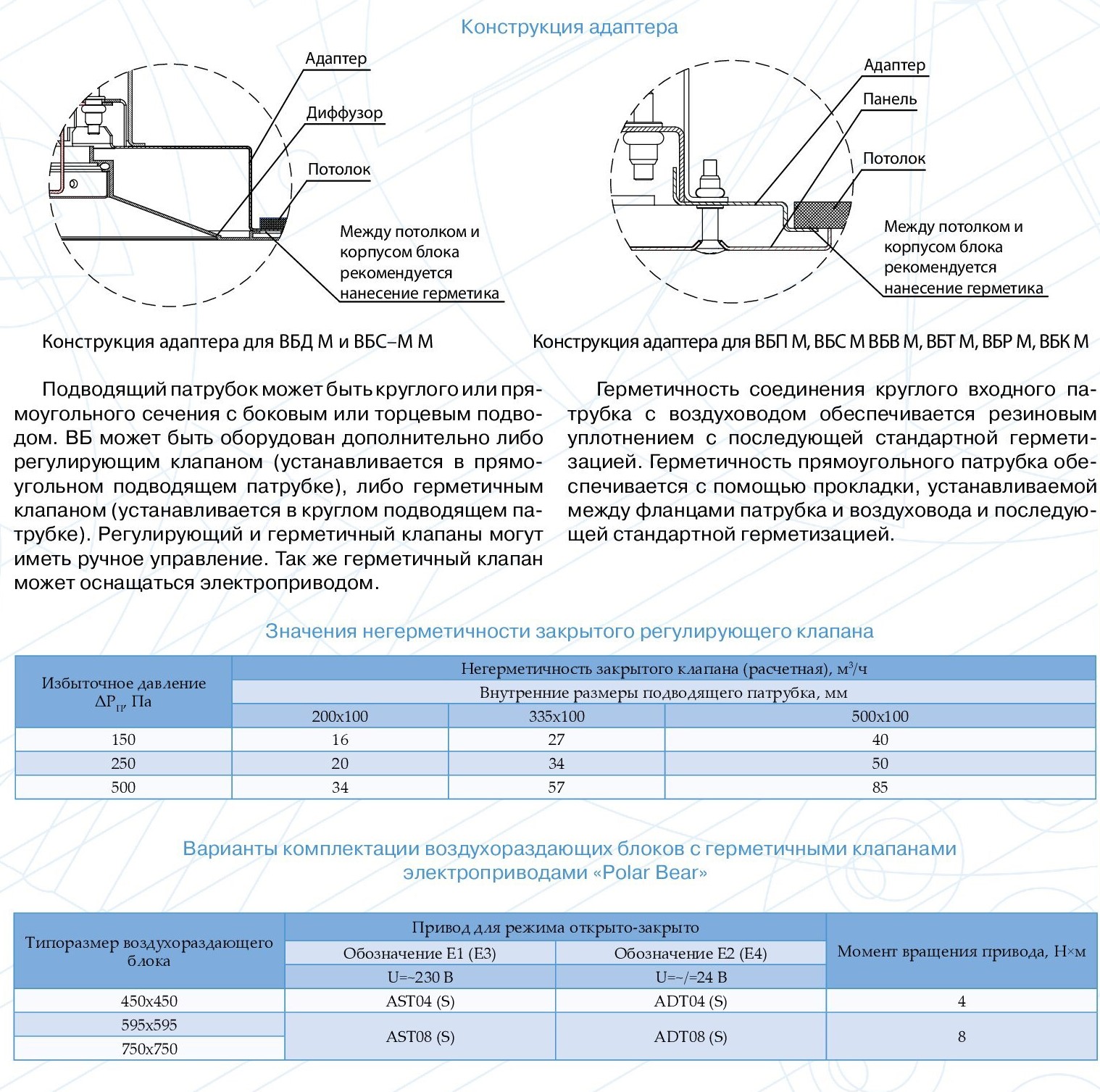

Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в помещение, минуя фильтр. ВБ оснащаются специальным адаптером, за счет которого обеспечивается заполнение пространства между блоком и подшивным потолком. Это препятствует попаданию «грязного» воздуха из подшивного пространства в обслуживаемую зону. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счет плотного соединения корпуса ВБ и потолочных конструкций.

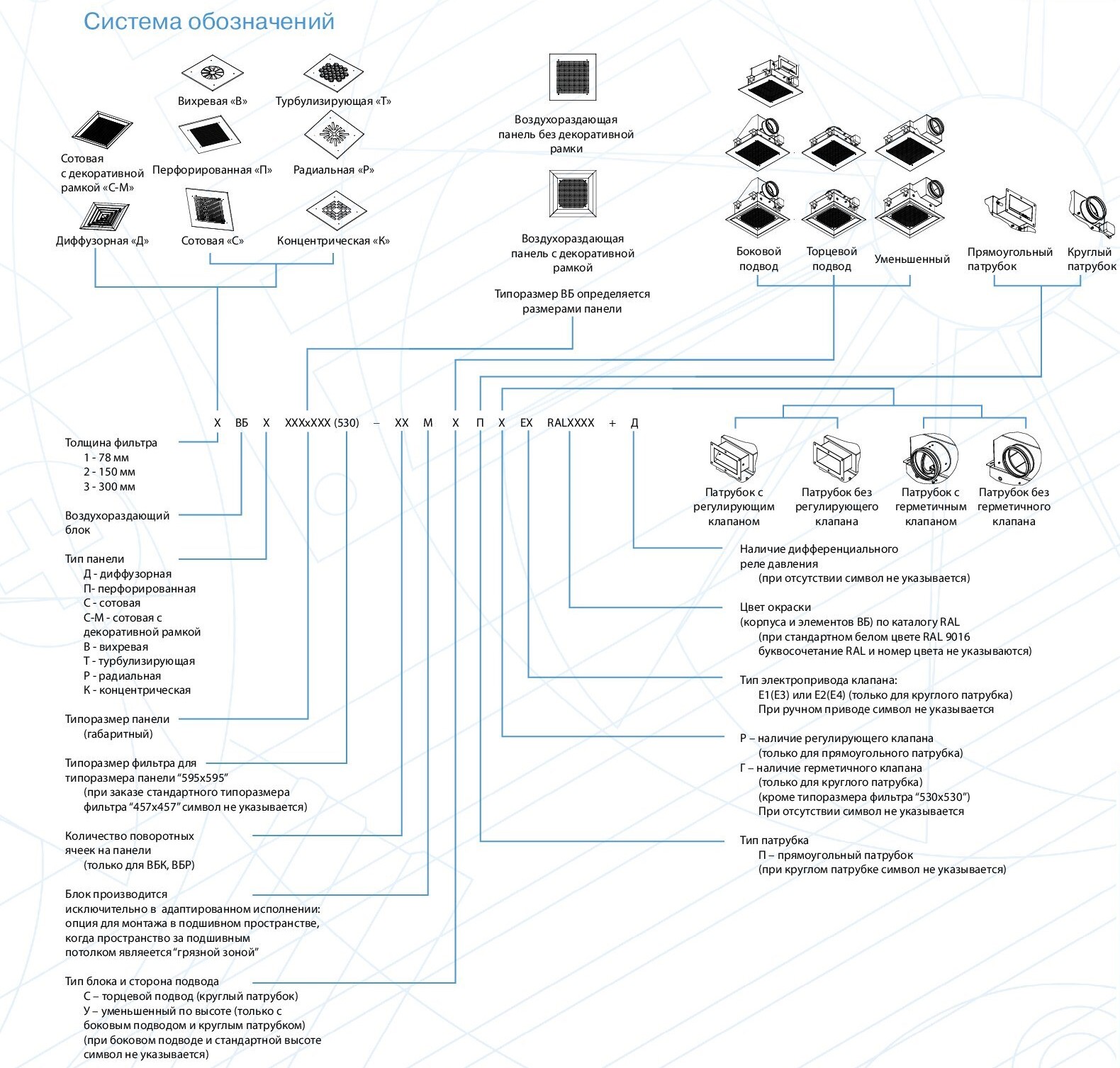

Пример обозначения при заказе воздухораздающего блока с фильтром толщиной 150 мм, с перфорированной панелью "П" размером 595х595 мм, торцевым подводом круглого патрубка, без реле давления. Цвет окраски синий (RAL 5010 по каталогу): 2ВБП 595х595 М С RAL 5010 Пример обозначения при заказе воздухораздающего блока с фильтром толщиной 78 мм, с радиальной панелью "Р" 750х750 мм с количеством ячеек 60 шт., с прямоугольным патрубком и регулирующим клапаном, с дифференциальным реле давления, стандартного белого цвета RAL 9016: 1ВБР 750х750-60 М П Р + Д Пример обозначения при заказе воздухораздающего блока с фильтром толщиной 78 мм, с концентрической панелью "К" 595х595 мм с количеством ячеек 60 шт., с круглым патрубком, с герметичным клапаном и электроприводом PolarBear AST08 на 220 В, стандартного белого цвета RAL 9016: 1ВБК 595х595-60 М Г Е1 ВНИМАНИЕ! В таблицах расходы воздуха и соответствующие потери полного давления ∆РП приведены для чистых фильтров. При использовании фильтров с иными аэродинамическими характеристиками, чем приводятся в таблицах, потери давления в блоке без фильтра суммируются с паспортными данными по ∆РП для применяемого фильтра.
