Особенности:
- многократно регенерируемый;
- жироулавливающий;
- имеет надежную и компактную конструкцию;
- экологически безопасен.
Область применения:
Для очистки от крупноразмерных частиц (пыли, пуха, жировых капель) наружного воздуха в системах приточной вентиляции и в качестве предфильтра в многоступенчатых системах фильтрации. Применяется для очистки воздуха от масляных и жировых аэрозолей в системах вытяжной вентиляции. Аналог фильтра ФяРБ.
Фильтрующий материал:

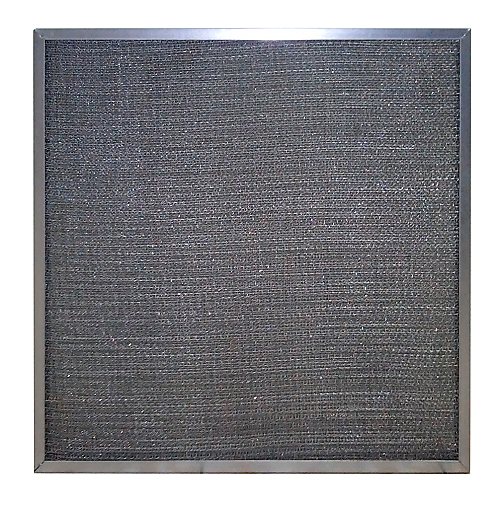

Представляет собой набор сеток — слоев из специальной металлической сетки-плетенки, изготовленной из нержавеющей или низкоуглеродистой стали. Пакет сеток со стороны входа и выхода воздуха фиксируется опорной сеткой.
Класс пожаробезопасности F1 по DIN53438
Фильтрующий материал не содержит веществ опасных для окружающей среды, и может быть утилизирован как строительный мусор.
Обозначение ФВПмет-II-W-H-P-Кл
------------------------------------------------------------------------------------------------------------------------------------------

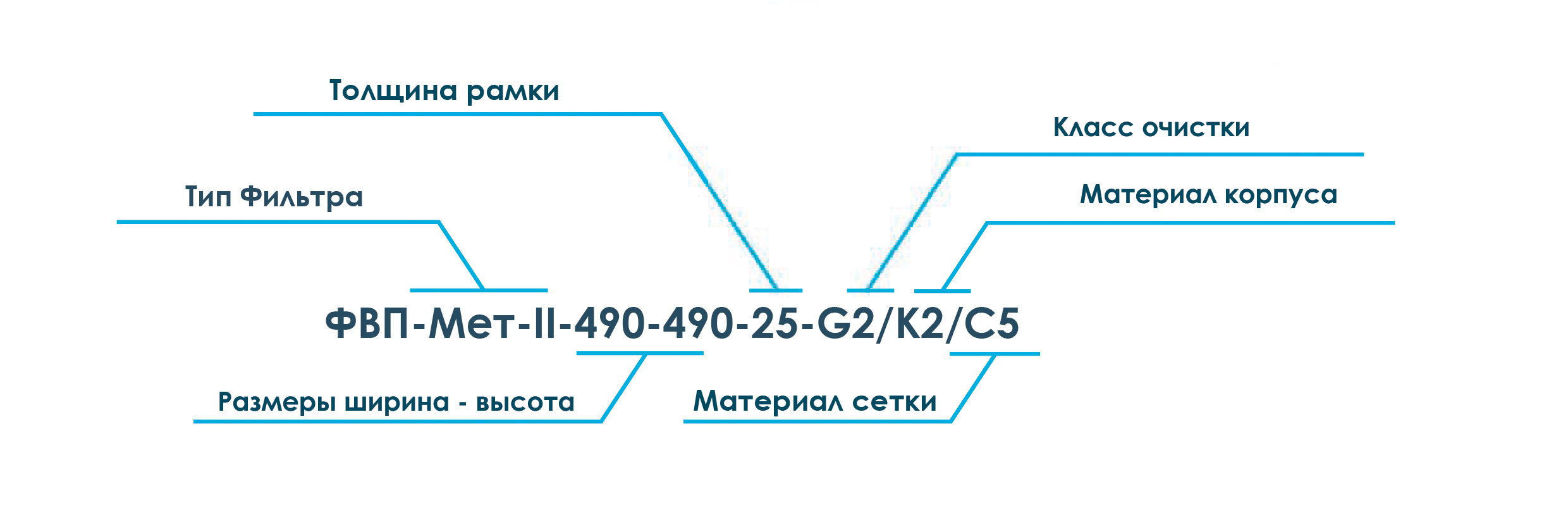

Расшифровка номенклатурного обозначения
Пример обозначения стандартного фильтра
ФВПмет-II-66-25-G2
Расшифровка обозначения: Фильтр Воздушный Панельный, с фильтрующим материалом из сетки плетенки размер: ширина 592 мм, высота 592 мм, толщина рамки 25 мм, класс очистки G2.
------------------------------------------------------------------------------------------------------------------------------------------
Все возможные исполнения и обозначения ФВПМет-II-W-H-P-Кл
|
Обозначение |
Наименование |
Описание |
|
ФВПМет-II |
Тип фильтра |
Обозначение панельного фильтра металлического с фильтрующим материалом из сетки-плетенки |
|

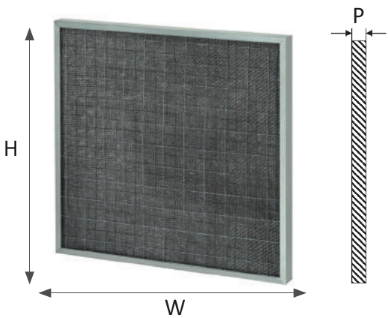

W |
Ширина фильтра |
Размер меньшей стороны фильтра, в мм - 100 min, 2960 max |
|
H |
Высота фильтра |
Размер большей стороны фильтра, в мм - 100 min, 2960 max |
|
P |
Толщина фильтра (рамки) |
Толщина фильтра (рамки) в мм |
|
Кл |
Класс очистки |
Класс очистки G2 по ГОСТ Р ЕН 779-2007 |
|
К |
Материал корпуса (рамки) |
К1 – оцинкованная сталь К2 – нержавеющая сталь К4 – алюминий |
|
С |
Материал сетки |
С2 – оцинкованная сталь С5 – нержавеющая сталь |
|
Рч |
Наличие ручек |
Рч – наличие ручек Примечание. Заказ фильтров с ручками необходимо сопровождать эскизом и/или подробным описанием, где должны располагаться ручки (по ширине, высоте, с торца, на какой высоте и т.п.), количество ручек. |
|
ИФ |
Исполнение фильтра |
У – усиленная конструкция Принудительно усиленная конструкция делается при периметре рамки более 3000 мм |
Примечание:
При толщине фильтра (рамки) больше 30 мм необходимо согласовывать конструкцию фильтра с заказчиком и производством, т.к. в этом случае возможно понадобится вставка дополнительной рамки, что значительно удорожит стоимость конструкции фильтра.
--------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------
Указания по эксплуатации (применению):1. Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до +300°С.
2. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
3. Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра или при достижении сопротивления указанного в паспорте на вентиляционную установку.
