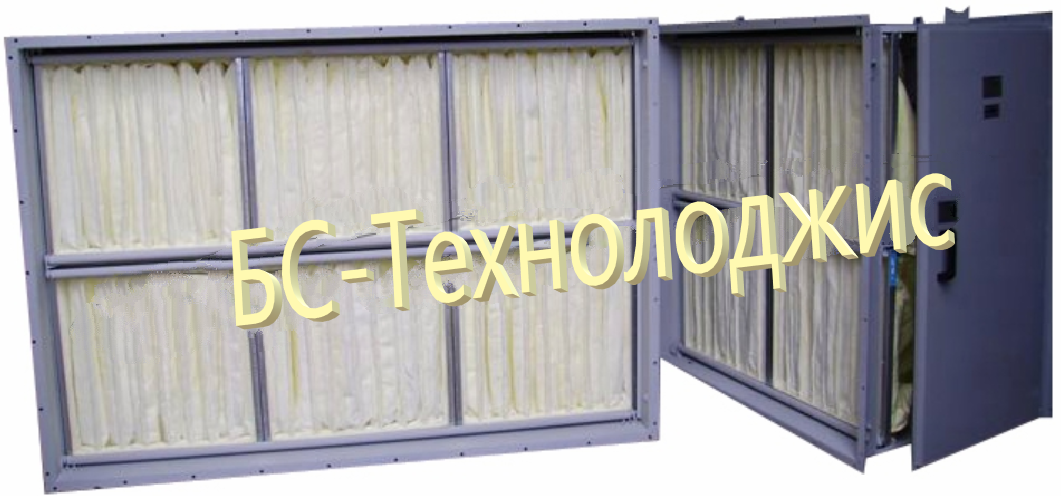

Рис.1
Блок Фильтрации Карманный - БФК предназначен для установки и герметизации карманных фильтров типа ФВК, угольных компактных фильтров ФВП и кассетных компактных фильтров ФВКас в системах приточной, вытяжной вентиляции и кондиционирования воздуха различных зданий. Секция размещается в составе вентиляционной системы и является её частью. В блоке размещаются карманные фильтры типа ФВК с габаритными размерами входного сечения 500х500 мм или 592х592 мм классов очистки от G3 до F9 и длиной карманов до 600мм.

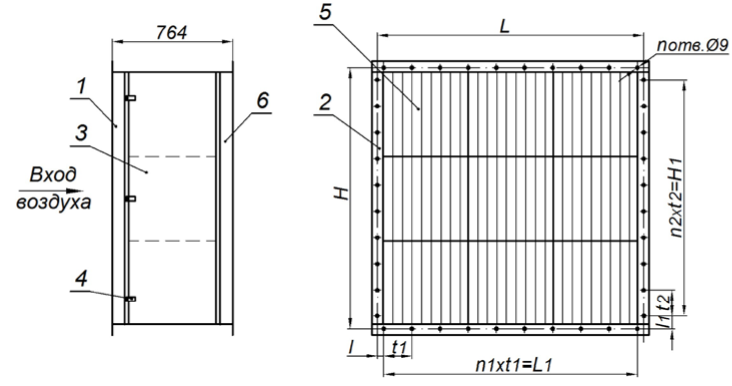

Рис.2 Схема блока фильтра карманного 1 - корпус; 2 - 2 фланца; 3 - дверь; 4 - поворотная защелка; 5 - фильтр (кроме СКФ 2/6х5); 6 - 2 штуцера.
ОБЩЕЕ УСТРОЙСТВО
Секция карманного фильтра (рис.1) состоит из металлического корпуса (1), имеющего на входе и выходе фланцы (2) для присоединения к фланцам вентиляционных систем, посредством болтовых соединений через уплотнительную резину. С одной из сторон корпус БФК имеет двери (3), которые уплотняются с корпусом, за счет размещенного на них специального уплотнения, и прижимов (4). Двери могут быть справа (П) или слева (Л) по ходу движения воздуха. Внутри корпуса ярусами размещаются карманные фильтры (5), которые вдвигаются в корпус по направляющим, размещенным сверху и снизу каждого яруса. Уплотнение рамок карманных фильтров в направляющих корпуса осуществляется за счет их поджатия к резиновому уплотнению, наклеенному на одной из сторон направляющих. В одном ярусе уплотнение фильтров между собой и стенкой БФК осуществляется с помощью резиновых уплотнений, наклеенных на вертикальные торцевые поверхности рамок ФВК. В обозначение фильтров ФВК, ФВКас для снаряжения БФК добавляется индекс “У”, обозначающий наличие указанных уплотнений. Секция имеет два штуцера (6) для подключения приборов, измеряющих сопротивление фильтров, например, дифференциального манометра типа DPG-600
Манометры и фильтры ФВК, ФВКом-W, ФВКас, ФВП для секции БФК поставляются отдельно и устанавливаются после монтажа секции в вентиляционной системе.
Технические характеристики блоков фильтрации карманных:
| Параметры | Ед. изм. | Модель блока фильтрации | ||||||
| БФК-2/1х1 | БФК-2/1х2 | БФК-2/1х3 | БФК-2/2х1 | БФК-2/2х2 | ||||
| Производительность | м3/ час | 3400-4250 | 6800-8500 | 10200-12750 | 6800-8500 | 13600-17000 |
||
| Температура очищаемого газа |
град, С |
до +100 | ||||||
| Влажность очищаемого газа | % | до 95 | ||||||
| Начальное аэродинамическое сопротивление | Па |
от 20 до 160 в зависимости от типа и класса очистки установленных фильтров
|
||||||
| Рекомендуемое конечное сопротивление | Па |
|
||||||
| Количество фильтров типа ФВП, ФВКас | шт. | 1 | 2 | 3 | 2 | 4 | ||
| Количество фильтров типа ФВК, ФВКом-W | шт. | 1 | 2 | 3 | 2 | 4 | ||
| Габаритные размеры ШхВхГ | мм | 700х700х800 | 700х1300х800 | 700х1900х800 | 1300х700х800 |
1300х1300х800 |
||
| Масса без фильтров | кг | 32 | 79 | 110 | 70 | 108 | ||
Технические характеристики блоков фильтрации карманных:
| Параметры | Ед. изм. | Модель блока фильтрации | |||||
| БФК-2/2х3 | БФК-2/3х1 | БФК-2/3х2 | БФК-2/3х3 | ||||
| Производительность | м3/ час | 20400-25500 | 10200-12750 | 20400-25500 | 30600-38250 |
||
| Температура очищаемого газа |
град, С |
до +100 | |||||
| Влажность очищаемого газа | % | до 95 | |||||
| Начальное аэродинамическое сопротивление | Па |
от 20 до 160 в зависимости от типа и класса очистки установленных фильтров
|
|||||
| Рекомендуемое конечное сопротивление | Па |
|
|||||
| Количество фильтров типа ФВП, ФВКас | шт. | 6 | 3 | 6 | 9 | ||
| Количество фильтров типа ФВК, ФВКом-W | шт. | 6 | 3 | 6 | 9 | ||
| Габаритные размеры ШхВхГ | мм | 1300х1900х800 | 1900х700х800 | 1900х1300х800 | 1900х1900х800 | ||
| Масса без фильтров | кг | 153 | 97 | 135 | 208 | ||
