Способствует очистке воздуха от неприятных запахов; позволяет обеспечить очистку воздуха до санитарных и экологических норм; позволяет повысить качество воздуха в помещениях повышенной комфортности; экологически безопасен.
- Отрасль применения: Общеобменная вентиляция
- Фильтрующий материал: Уголь, Гофрированная фильтровальная бумага на основе ультра- и микротонкого стекловолокна.
- Класс очистки: БК
- Материал корпуса: К4 – алюминий, К7 – МДФ, К6 – картон, К5 – пластик
Применение:
— для очистки воздуха от неприятных запахов, паров токсичных веществ, газов (кроме газов с низкой молекулярной массой), летучих органических соединений;
— в качестве фильтров второй ступени очистки в многоступенчатых системах фильтрации;
— в системах вентиляции и кондиционирования жилых зданий, бизнес-центров, складских и офисных помещений, промышленных предприятий.

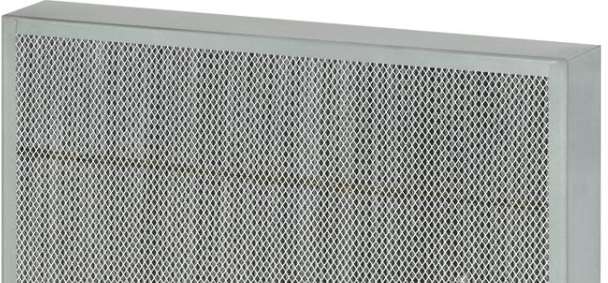

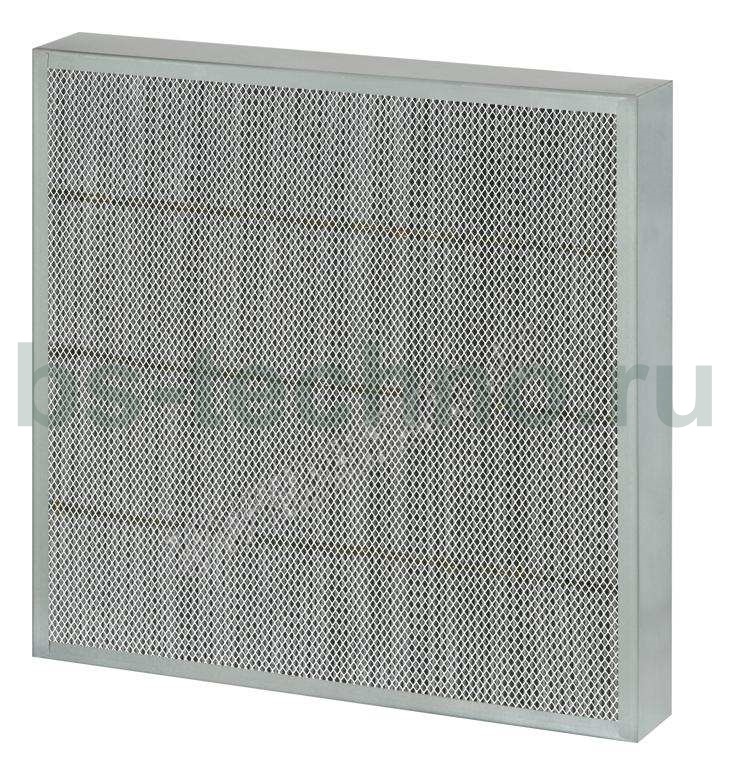

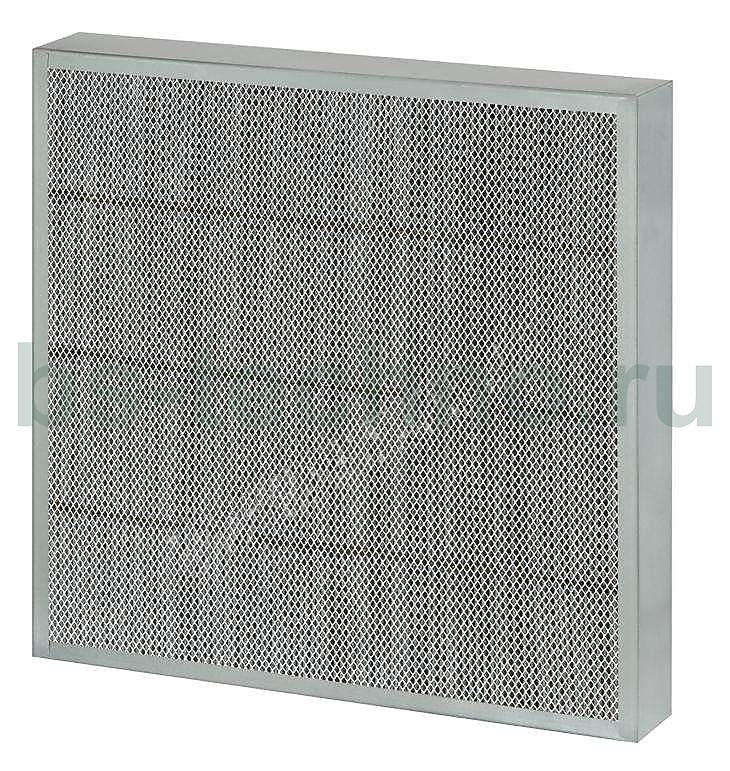

Обозначение –ФВКом-Сarb-W-H-D-Кл/К/ОС (М/В/Уп)
|
Обозначение |
Наименование
|
Описание |
|
ФВКом-Сarb |
Тип фильтра |
Обозначение плоского компактного фильтра |
|
W |
Ширина фильтра |
Размер меньшей стороны фильтра в мм Стандартные размеры, мм: 152, 305, 457, 610 100 мм min, 1220 мм max |
|
H |
Высота фильтра |
Размер большей стороны фильтра в мм Стандартные размеры, мм: 152, 305, 457, 610, 762, 915, 1220 100 мм min, 1600 мм max |
|
D |
Толщина фильтра |
Толщина фильтра в мм оцинкованная сталь – от 32 до 600 мм мдф – от 45 до 600 мм нержавеющая сталь – от 32 до 600 мм алюминий экструдированный – 66, 78, 90, 117, 150, 300 мм Стандартные размеры, мм: 78, 150, 292, 300 |
|
Кл |
Класс очистки |
Бкл – без класса очистки |
|
К |
Материал корпуса (рамки) |
К1 – оцинкованная сталь К2 – нержавеющая сталь К4 – алюминий К7 – МДФ |
|
ОС |
Защитная сетка |
ОС0 – нет сетки ОС1 – сетка со стороны выхода воздуха ОС2 – сетка со стороны входа воздуха ОС3 – сетка с обеих сторон |
|
М |
Тип материала |
М601 – ФВРБ-К080850000-Carb500-Бкл 370 гр/м2 – сорбента. М602 – ФВРБ-К082230000-Carb300-Бкл * 165 гр/м2 – сорбента. |
|
В |
Высота гофропакета |
Высота фильтровального мата в мм: от 18 до 190 См. примечание |
|
Уп |
Уплотнитель |
У0 – нет уплотнителя У1 – уплотнитель со стороны выхода воздуха У2 – уплотнитель со стороны входа воздуха У3 – уплотнитель с обеих сторон |
* - Использование этого материала предпочтительнее.
============================================================
Примечание. Зависимость между толщиной фильтра (рамки) и высотой гофропакета
|
Высота гофропакета, мм |
Минимальная толщина фильтра (рамки), мм |
|
20 |
32 |
|
25 |
37 |
|
40 |
52 |
|
55 |
67 |
|
65 |
77 |
|
95 |
107 |
