ФБО предназначены для бактерицидной обработки проходящего через него приточного или рециркуляционного воздуха посредством воздействия на проходящий поток ультрафиолетового излучения. Таким образом, бактерицидная обработка воздуха осуществляется непосредственно в канале воздуховода и не требует специальных мер безопасности для людей, находящихся в помещении. Ультрафиолетовая обработка воздуха является санитарно-противоэпидемическим (профилактическим) мероприятием, способствующим соблюдению санитарных норм и правил по устройству и содержанию помещений, направленным на снижение количества микроорганизмов и профилактику инфекционных заболеваний. Область применения фильтров бактерицидной обработки воздуха ФБО: лечебные и лечебно-профилактические учреждения, производственные и образовательные учреждения, общественные организации и т.д. ФБО воздуха позволяют осуществлять бактерицидную обработку воздуха для пяти основных категорий помещений с требуемым уровнем бактерицидной дозы (классификация помещений согласно руководству Р 3.5.1904-04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях» официальное издание Минздрава России). Максимальная скорость потока через ФБО определяется нормативами по скорости воздуха в воздуховодах с учетом максимального расхода воздуха для требуемой категории обслуживаемого помещения по объемной бактерицидной дозе.

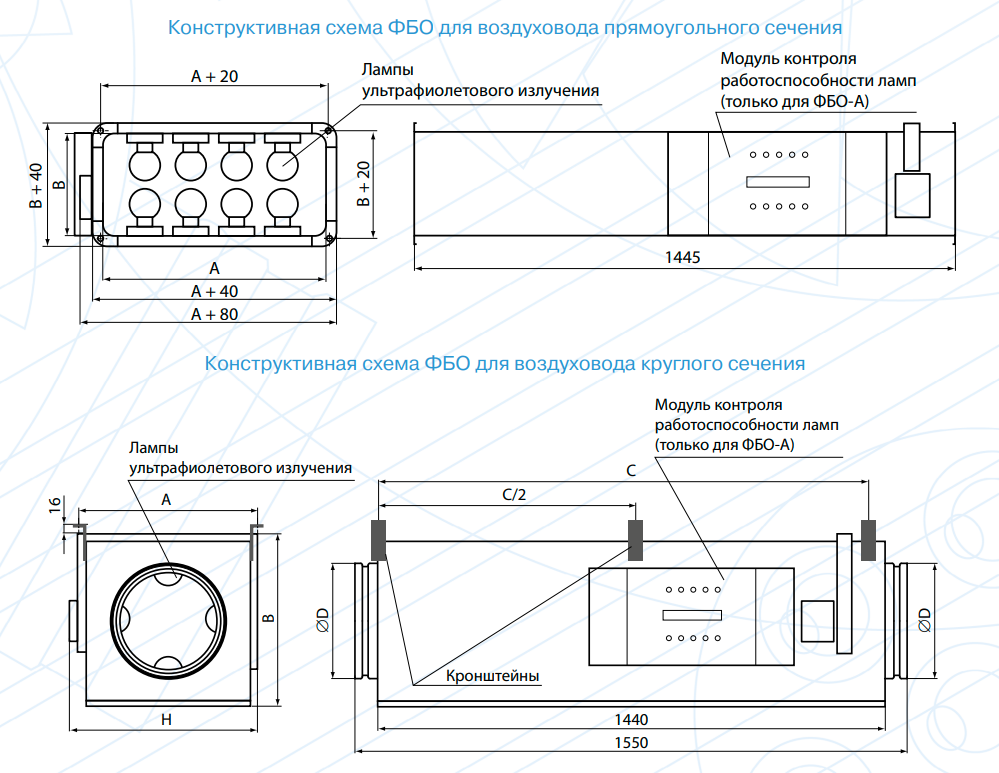

ФБО представляют собой канальные устройства двух типов: для установки в воздуховод прямоугольного сечения и для установки в воздуховод круглого сечения. Внутри корпуса ФБО установлены бактерицидные лампы.

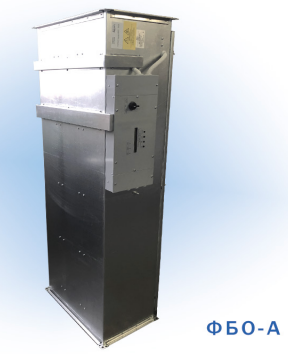

— По желанию заказчика ФБО может быть оснащен модулем контроля МКЛ, позволяющем без вскрытия секции контролировать работоспособность ламп (ФБО-А).
— МКЛ предназначен для работы с лампами мощностью до 75 Вт в количестве до 24 штук, с возможностью дистанционного включения/выключения и передачи информации на диспетчерский компьютер.
— В МКЛ предусмотрены часы реального времени и энергонезависимая память (при отключении питания время автономного хода часов 5 лет), а программное обеспечение обеспечивает ведение журнала работы ФБО с указанием даты, времени и описания события, например аварии.
— МКЛ контролирует следующие пороговые значения напряжения питания: при снижении напряжения ~230 В на 19% (187 В) или увеличения свыше ~250 В происходит отключение ламп ФБО.
— В МКЛ предусмотрен режим автоматического перезапуска ламп, в том случае, если напряжения питания снижается на 19% (до 187 В) или увеличивается свыше 250 В.
— МКЛ позволяет учитывать наработку ламп и сигнализировать при достижении лампами ресурса заданного предварительно при установке новых ламп. Также позволяет контролировать работоспособность ламп и электронных пускорегулирующих аппаратов (ЭПРА) отвечающих непосредственно за работу бактерицидных ламп.
— В МКЛ предусмотрен разъем для подключения концевого выключателя (опционально). Данный элемент служит для защиты пользователя от случайного открытия крышки фильтра ФБО с работающими лампами. Рекомендуется эксплуатировать ФБО только при расчетном расходе воздуха.
Запрещается включать ФБО при выключенной системе вентиляции!

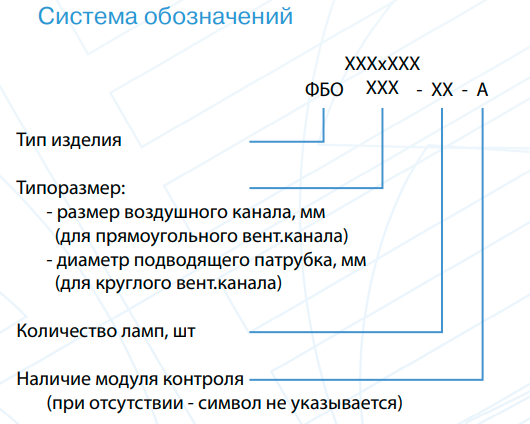

Пример обозначения при заказе фильтра бактерицидной обработки воздуха для прямоугольного воздуховода размером 400х200 мм, с 8 лампами, без модуля контроля: ФБО 400х200 - 08

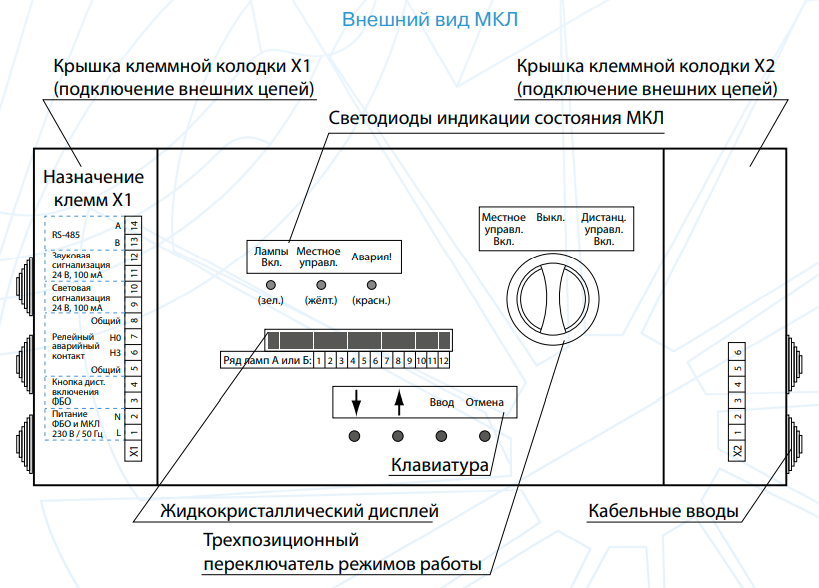

Модуль контроля ламп
Для управления работой и контроля исправности установка ФБО может быть оснащена модулем контроля ламп (МКЛ).
МКЛ предназначен для обеспечения контроля работоспособности ультрафиолетовых ламп без необходимости производить вскрытие корпуса ФБО. Конструкция МКЛ обеспечивает контроль работоспособности ламп для всех типов установок ФБО.

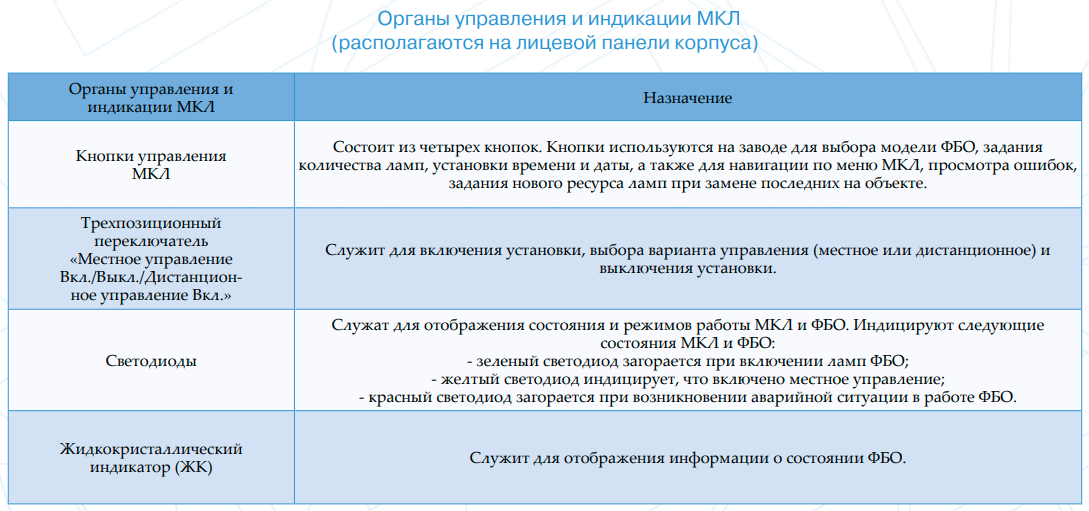

Конструкция МКЛ позволяет реализовать несколько вариантов включения ФБО посредством трехпозиционного переключателя «Местное управление Вкл./Выкл./Дистанционное управление Вкл.» установленного непосредственно на корпусе МКЛ
При переводе переключателя из положения «Выкл.» в положение «Местное управление Вкл.» происходит включение установки, при этом дистанционное управление с диспетчерского компьютера или вынесенного переключателя дистанционного включения ФБО игнорируется.
При переводе переключателя в положение «Дистанционное управление Вкл.» включение и выключение ФБО может осуществляться при помощи диспетчерского компьютера с установленной на нем программой диспетчеризации, подключенного к МКЛ посредством коммуникационного протокола ABUS и программы диспетчеризации (ПДФБО) для персонального компьютера, или при помощи контактов переключателя дистанционного включения ФБО.
Если МКЛ не подключен к диспетчерскому компьютеру, то включение и выключение ФБО может осуществляться при помощи переключателя дистанционного включения ФБО (при замкнутых контактах переключателя ФБО включен, и выключен при разомкнутых контактах). При использовании контактов переключателя дистанционного управления, заведя их в щит управления вентустановкой, можно осуществлять управление ФБО с помощью автоматики управляющей всей системой вентиляции.
Режим дистанционного управления работой МКЛ является основным, т.к. с его помощью можно организовать управление ФБО с помощью автоматики, которая управляет всей системой вентиляции, либо подключить ФБО к таймеру или выставить таймер на диспетчерском компьютере в программе диспетчеризации, либо управлять ФБО вручную с помощью вынесенного в рабочую зону переключателя дистанционного включения ФБО.
Установка ФБО-А оборудованная МКЛ поставляется с выполненными подключениями цепей, расположенными в колодке Х2. Заказчику на объекте достаточно смонтировать установку ФБО-А в соответствии с рекомендациями паспорта на установку, выполнить подключение МКЛ к питающей сети и (при необходимости) электрические подключения к клемме Х1 сигнальные и управляющие элементы.
Часы реального времени и журнал работы ФБО
В конструкции МКЛ предусмотрены, часы реального времени и энергонезависимая память (при отключении питания время автономного хода часов 5 лет), а программное обеспечение обеспечивает ведение журнала работы ФБО с указанием даты, времени и описания аварий.
Журнал работы ФБО можно просмотреть только на диспетчерском компьютере в программе диспетчеризации ФБО (ПДФБО). Емкость журнала составляет 300 событий, при переполнении журнала происходит последовательная перезапись журнала (более старые события заменяются новыми). Тип установки ФБО-А и ее сетевой адрес задаются на заводе изготовителе ФБО при установке на нее модуля МКЛ.
Контроль питающего напряжения
В целях защиты бактерицидных ламп и электронных пускорегулирующих аппаратов (ЭПРА), МКЛ измеряет величину входного напряжения питания. МКЛ контролирует следующие пороговые значения напряжения питания:
- ниже ~230 В - 13% (198 В) происходит запись в журнал о снижении напряжения питания установки с указанием времени и даты, лампы установки не отключаются;
- при снижении напряжения ~230 В-19% (187 В) происходит отключение установки и выдача сигнала «Авария» (на корпусе МКЛ загорится светодиод «Авария!», релейный переключающий аварийный контакт разомкнется). В журнал заносится запись о снижении напряжения питания ниже минимального порога (187 В) с указанием даты и времени;
- при увеличении напряжения до ~250 В происходит отключение установки и выдача сигнала «Авария» (на корпусе МКЛ загорится светодиод «Авария!», релейный переключающий аварийный контакт разомкнется). В журнал заносится запись о превышении порогового значения 250 В с указанием даты и времени.
В конструкции МКЛ предусмотрен режим автоматического перезапуска установки после снижения напряжения ниже 187 В и увеличения напряжения до 250 В. В течении 40 секунд МКЛ пытается включить установку, одновременно контролируя величину напряжения питания если все в норме, то установка включится (при этом сигнализация режима «Авария» отключится, релейный переключающий аварийный контакт замкнется). Если по истечении 40 секунд напряжение питания не нормализовалось, то установка окончательно перейдет в режим «Авария» (на корпусе МКЛ будет гореть светодиод «Авария!», включится звуковая сигнализация и лампа световой сигнализации, релейный переключающий аварийный контакт останется в разомкнутом состоянии).
На диспетчерском компьютере происходит визуальное и звуковое (при соответствующих настройках) оповещение об аварии по напряжению на соответствующем ФБО.
Контроль ресурса ламп
Модуль контроля ламп позволяет учитывать наработку последних и сигнализировать при достижении лампами ресурса заданного предварительно при установке новых ламп (как на заводе при изготовлении ФБО, так и при замене ламп в процессе эксплуатации ФБО). Ресурс для всех ламп ФБО задается одинаковым.
Наработка ламп отображается на экране ЖК индикатора в виде числа показывающего количество отработанных часов и в процентах, отработанное время от заданного в программе срока службы ламп в часах.
Программное обеспечение МКЛ позволяет осуществлять выбор срока службы лампы. На заводе изготовителе осуществляется предварительная установка скрока службы ламп 9000 часов.
Программное обеспечение МКЛ и программа диспетчеризации, установленная на компьютере, позволяет задавать любое время службы ламп от 1000 часов до 12000 часов с интервалом 1000 часов. В случае если МКЛ не подключен к диспетчерскому компьютеру выбор срока службы осуществляется с помощью клавиатуры расположенной на лицевой панели корпуса МКЛ.
Контроль работоспособности ламп и ЭПРА
Модуль контроля ламп позволяет контролировать работоспособность ламп и электронных пускорегулирующих аппаратов (ЭПРА) отвечающих непосредственно за работу бактерицидных ламп.
МКЛ посредством звуковой и световой сигнализации информирует о выходе из строя ламп фильтра с указанием на ЖК индикаторе и диспетчерском компьютере непосредственно номеров ламп.
Контроль положения крышки фильтра (открыто/закрыто)
В конструкции ФБО оснащенной автоматикой (МКЛ) предусмотрен концевой выключатель. Данный элемент служит для защиты пользователя от случайного открытия установки ФБО с работающими лампами.
Сигнализация аварийных режимов работы ФБО
Конструкция МКЛ позволяет подключить внешнюю сигнализацию аварийных режимов - визуальную и звуковую информирующую о нарушениях в работе ламп и ФБО. Длина линии связи с оконечными устройствами синхронизации не более 300 м (при подключении посредством витой пары).
В качестве визуального устройства сигнализации могут использоваться лампы накаливания или светодиодные лампы с напряжением питания 24 В и потребляемым током не более 100 мА.
В качестве звуковой сигнализации могут применяться зуммеры со встроенным генератором с напряжением питания 24 В и потребляемым током не более 100 мА.
В конструкции МКЛ предусмотрен релейный переключающий аварийный контакт с допустимой нагрузкой не более 1А/230 В.
Диспетчеризация ФБО
В конструкции МКЛ предусмотрена функция дистанционной диспетчеризации работоспособности установки ФБО посредством коммуникационного протокола ABUS (передача данных через последовательные линии связи RS-485) и специализированного программного обеспечения - программы диспетчеризации (ПДФБО) для персонального компьютера.
Программа диспетчеризации ПДФБО с электронным руководством по работе может быть скачана пользователем (при желании организовать диспетчеризацию) свободно или выдается на диске при продаже. Адрес для скачивания указан в паспорте на ФБО с МКЛ.
Программное обеспечение для компьютера поддерживает возможность одновременного вывода информации обо всех лампах фильтра ФБО, а в случае подключения нескольких ФБО и по всем им индивидуально, при этом возникновение аварийной ситуации на одном из ФБО индицируется звуковым оповещением (при соответствующих настройках), графически в главном окне программы, а также сменой иконки в трее на экране компьютера.
Методика подбора ФБО
Ультрафиолетовые облучатели можно разделить на две группы: канальные изделия и рециркуляторы. Канальные предназначены для монтажа в воздуховоды приточно-вытяжных систем, рециркуляторы забирают и подают воздух непосредственно в обслуживаемых помещениях. Канальные могут устанавливаться как в прямоточных системах, так и в системах с частичной рециркуляцией (там где она допускается нормативами – как правило это помещения категорий IV, V и внекатегорийные).
Ультрафиолетовые рециркуляторы закрытого типа предназначены для обеззараживания помещений в присутствии людей. Они работают в режиме полной рециркуляции воздуха.
Подбор ультрафиолетовых облучателей проводится в соответствии с Руководством Р 3.5.1904 – 04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях».
Канальный ультрафиолетовый облучатель выбирается исходя из необходимой мощности бактерицидного излучения ФБХ, Вт.

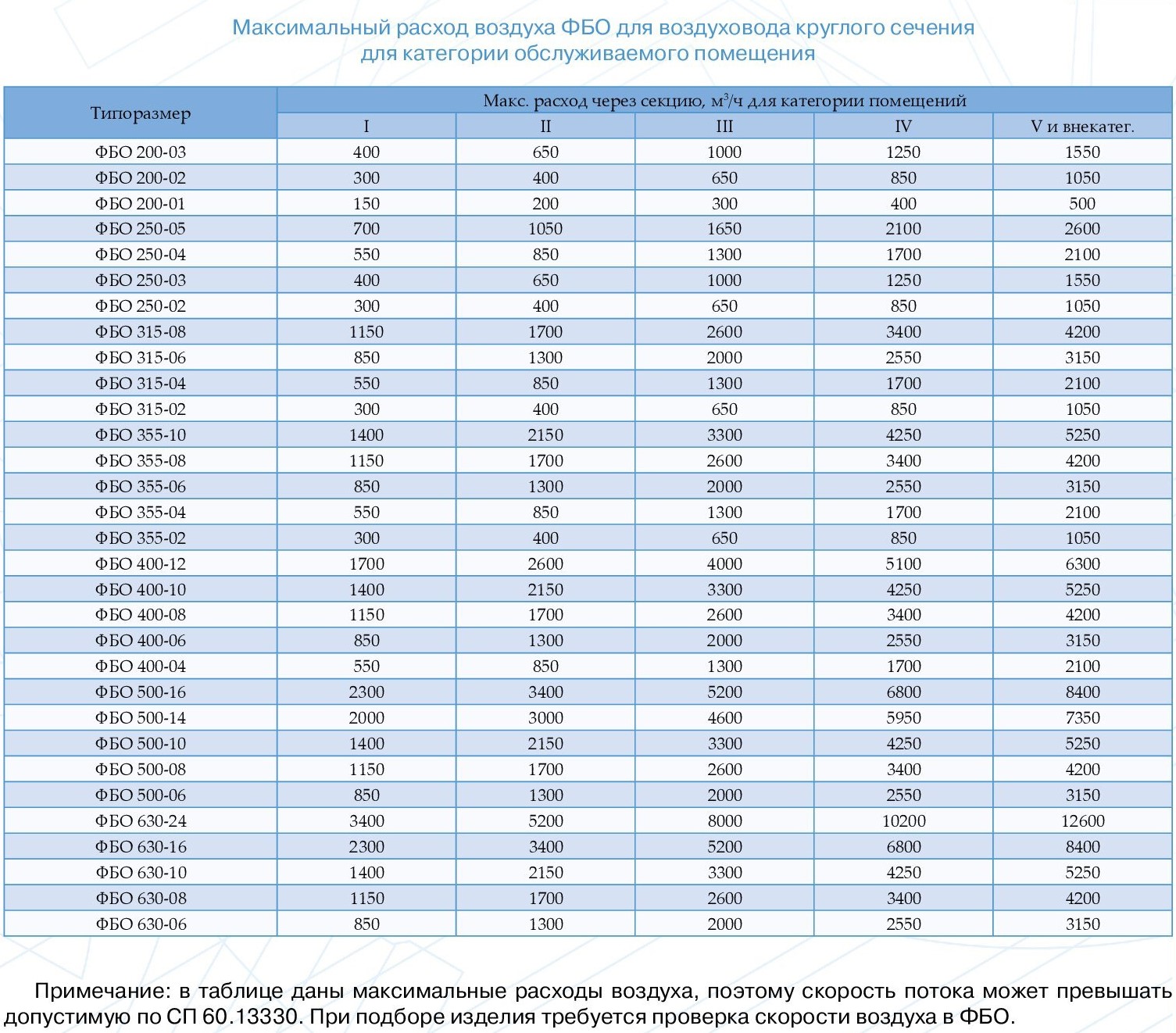

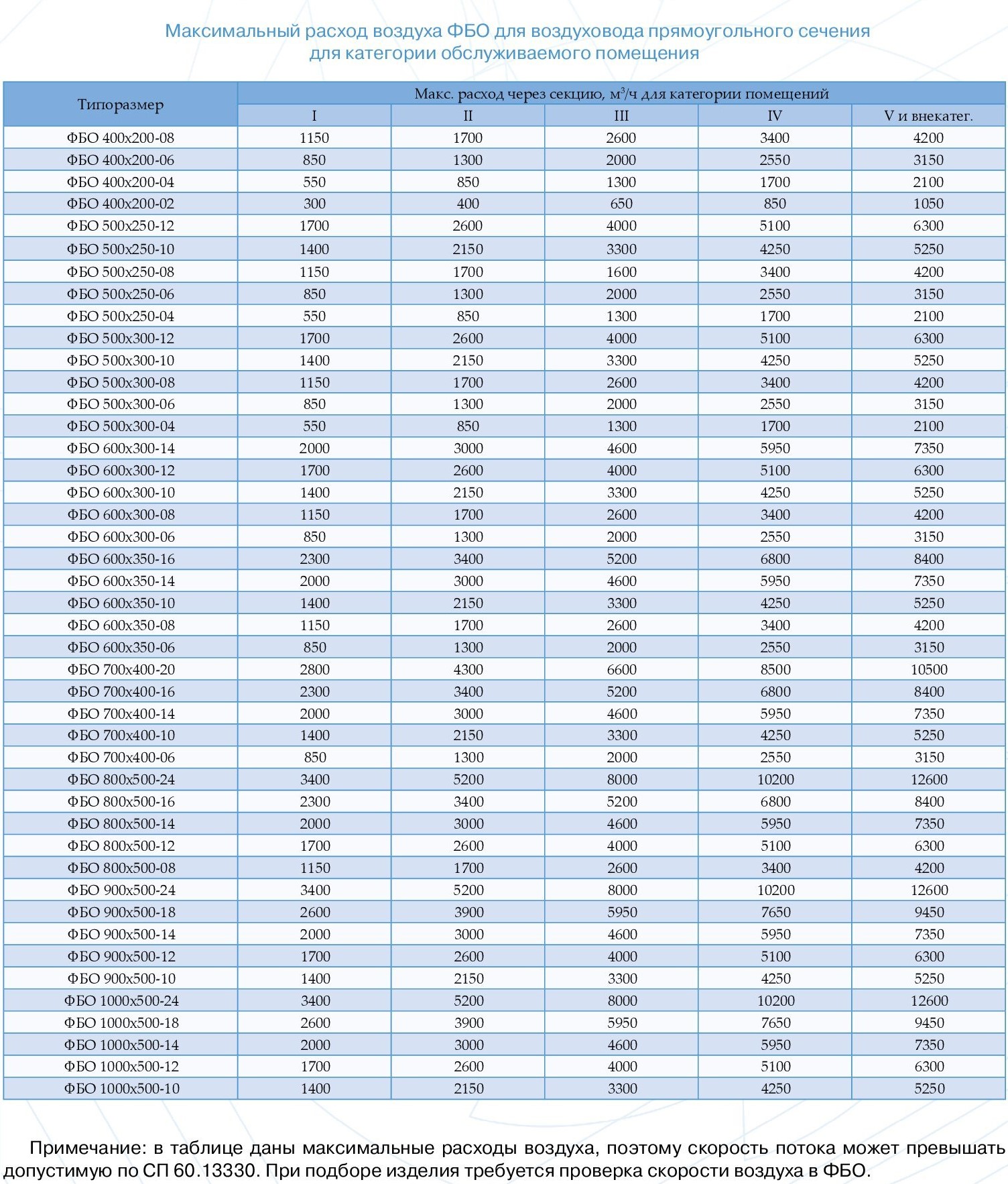

Рекомендуется подбирать канальный облучатель с размером патрубка (круглым или прямоугольным) равным размеру воздуховода, в который он монтируется. Возможно применение изделий с размерами патрубка, отличающимися от размеров воздуховода при условии проверки скорости потока в канальном облучателе.

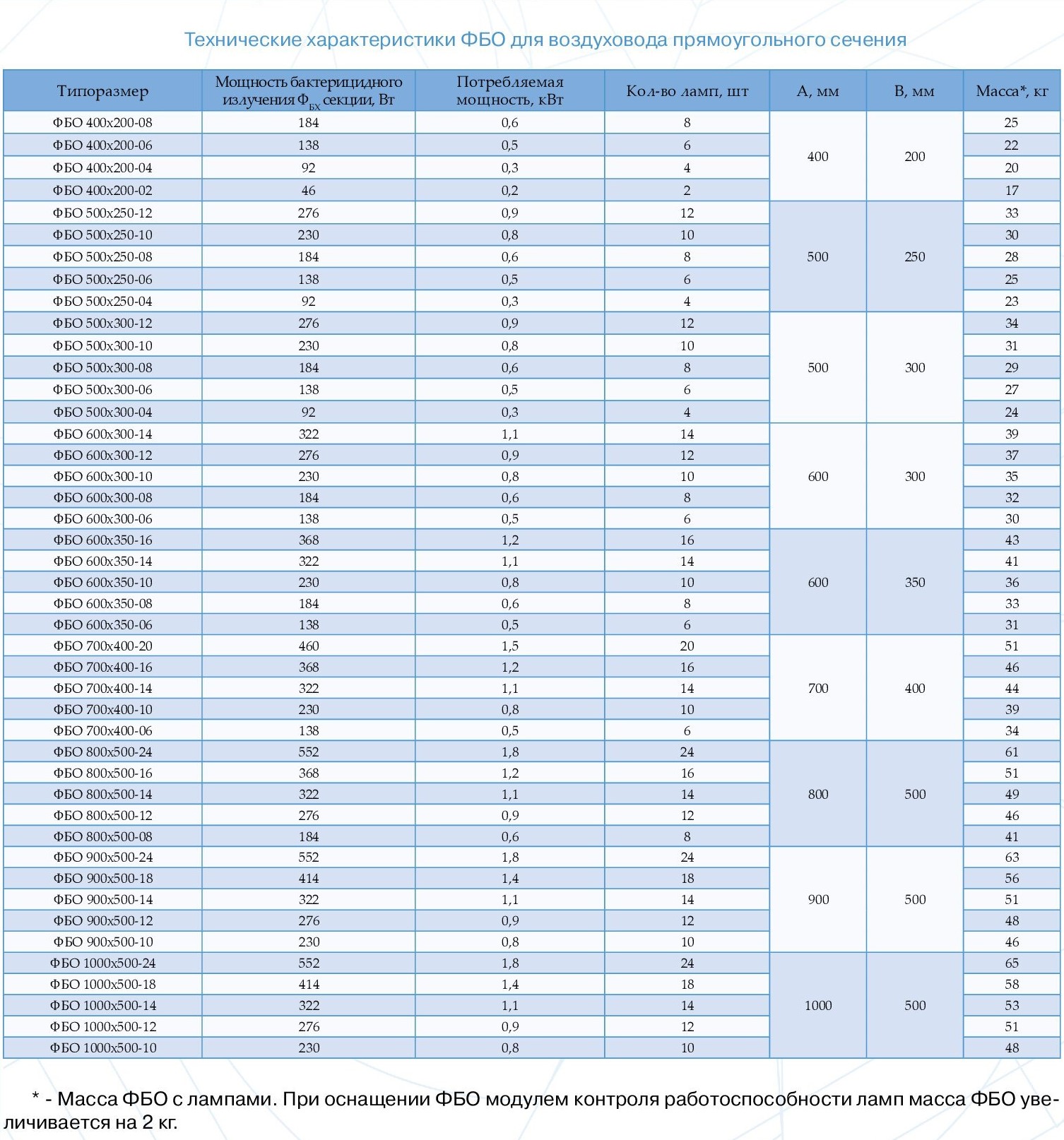

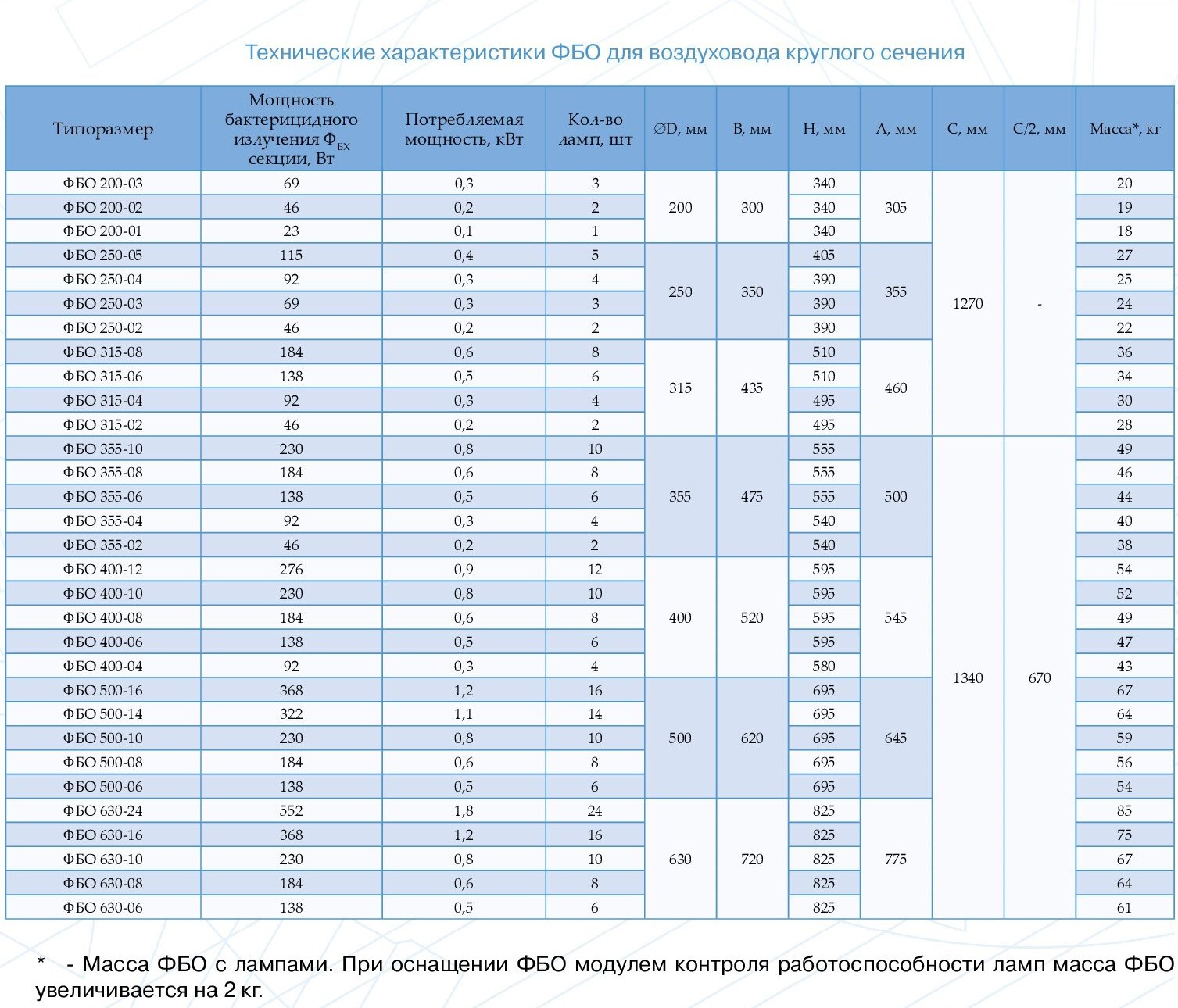

В случае, если по условиям эксплуатации требуется ФБО с большей мощностью бактерицидного излучения ФБХ, чем приведенные в таблице характеристик, возможно применение изделия другого типоразмера с большим количеством ламп; либо установка нескольких изделий последовательно при условии соблюдения требований по расходу воздуха, при этом мощности бактерицидного излучения суммируются.

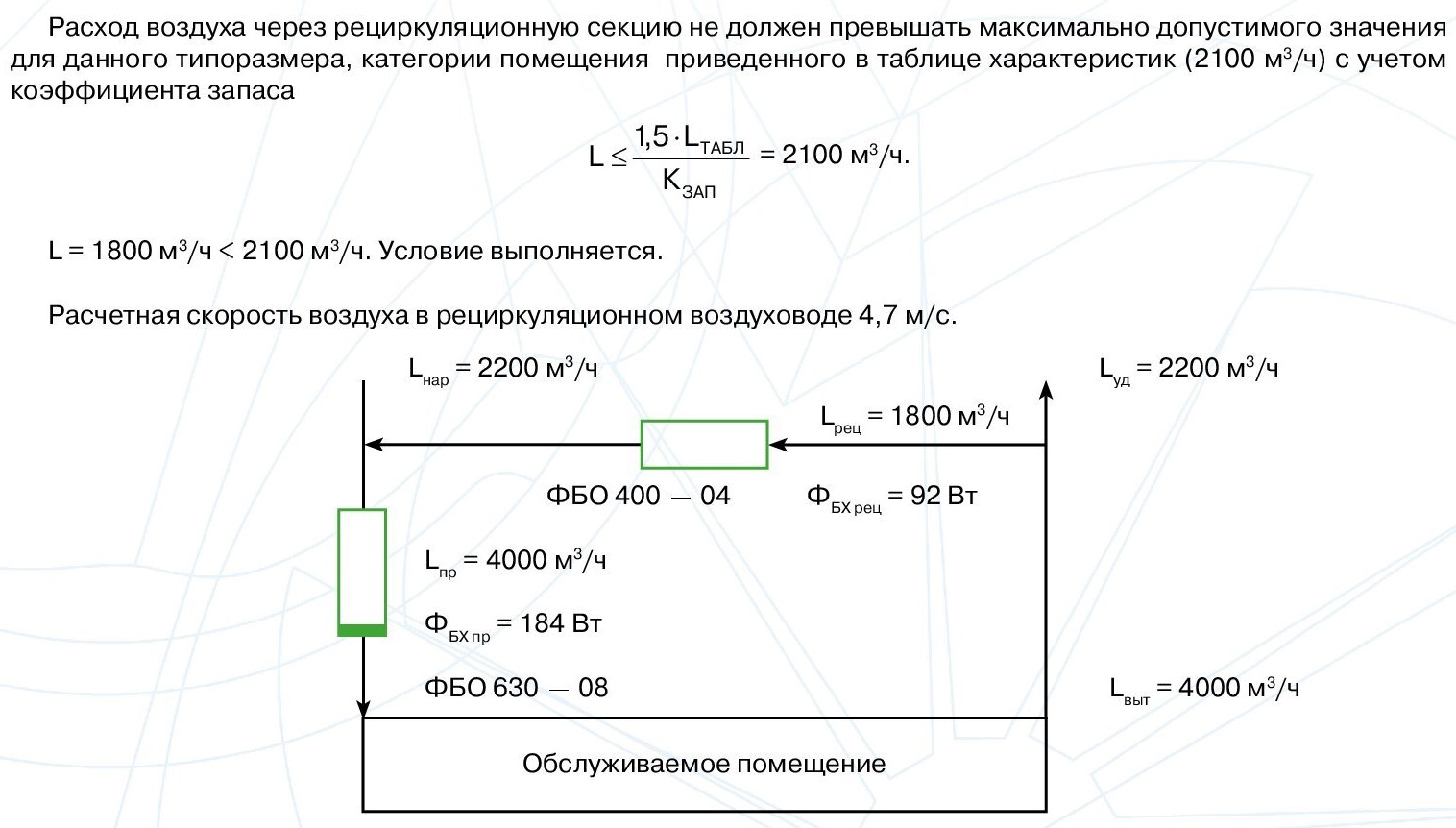

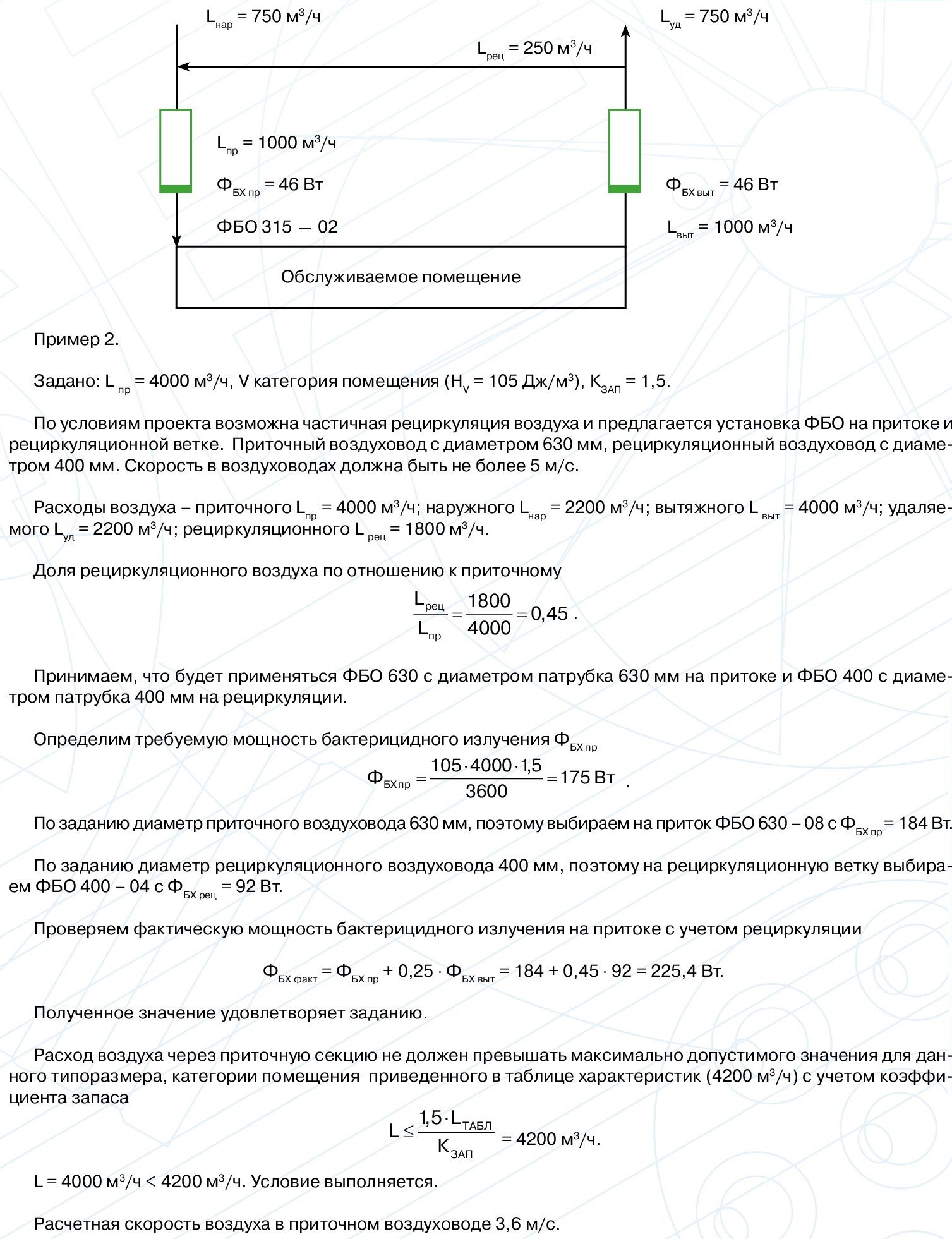

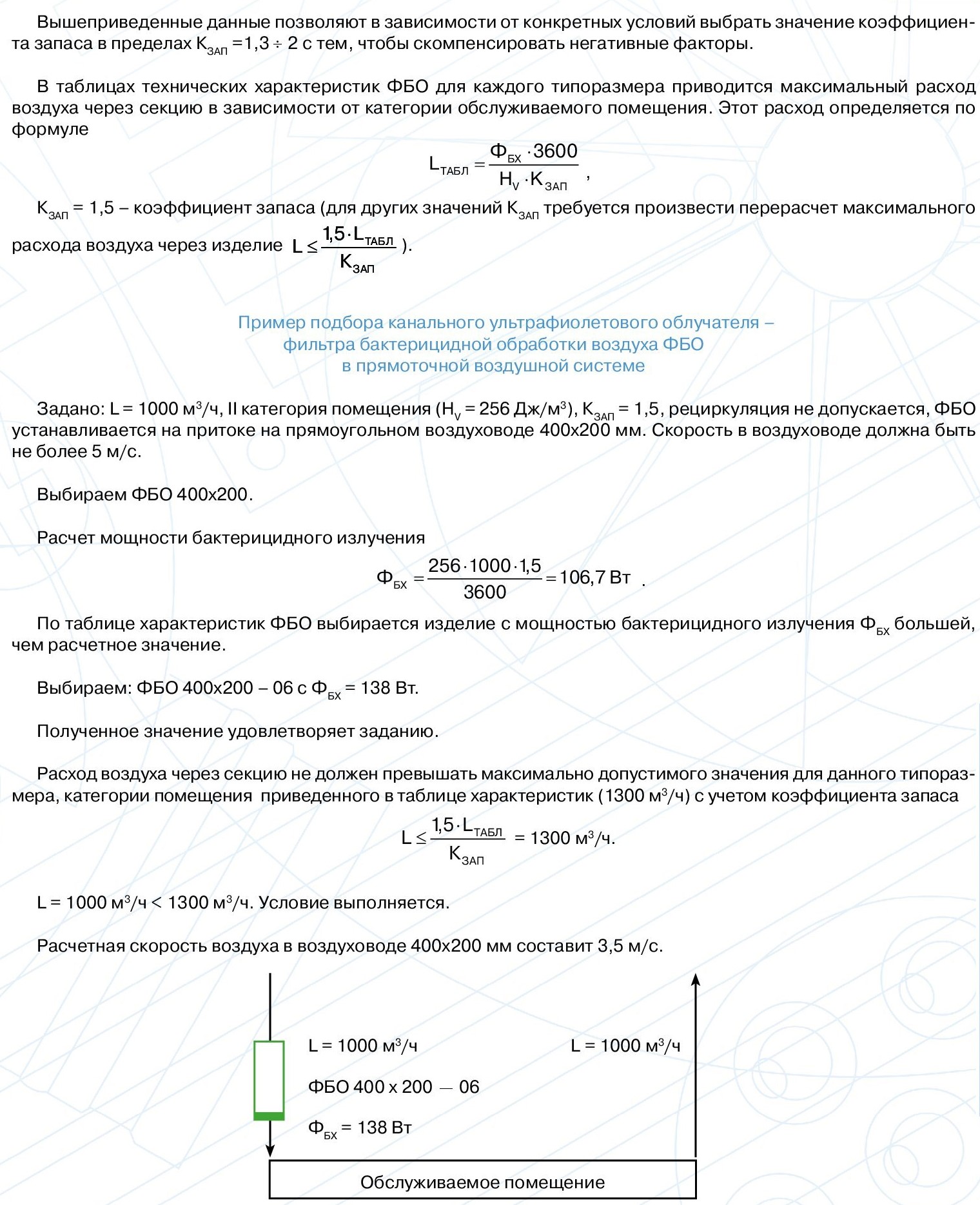

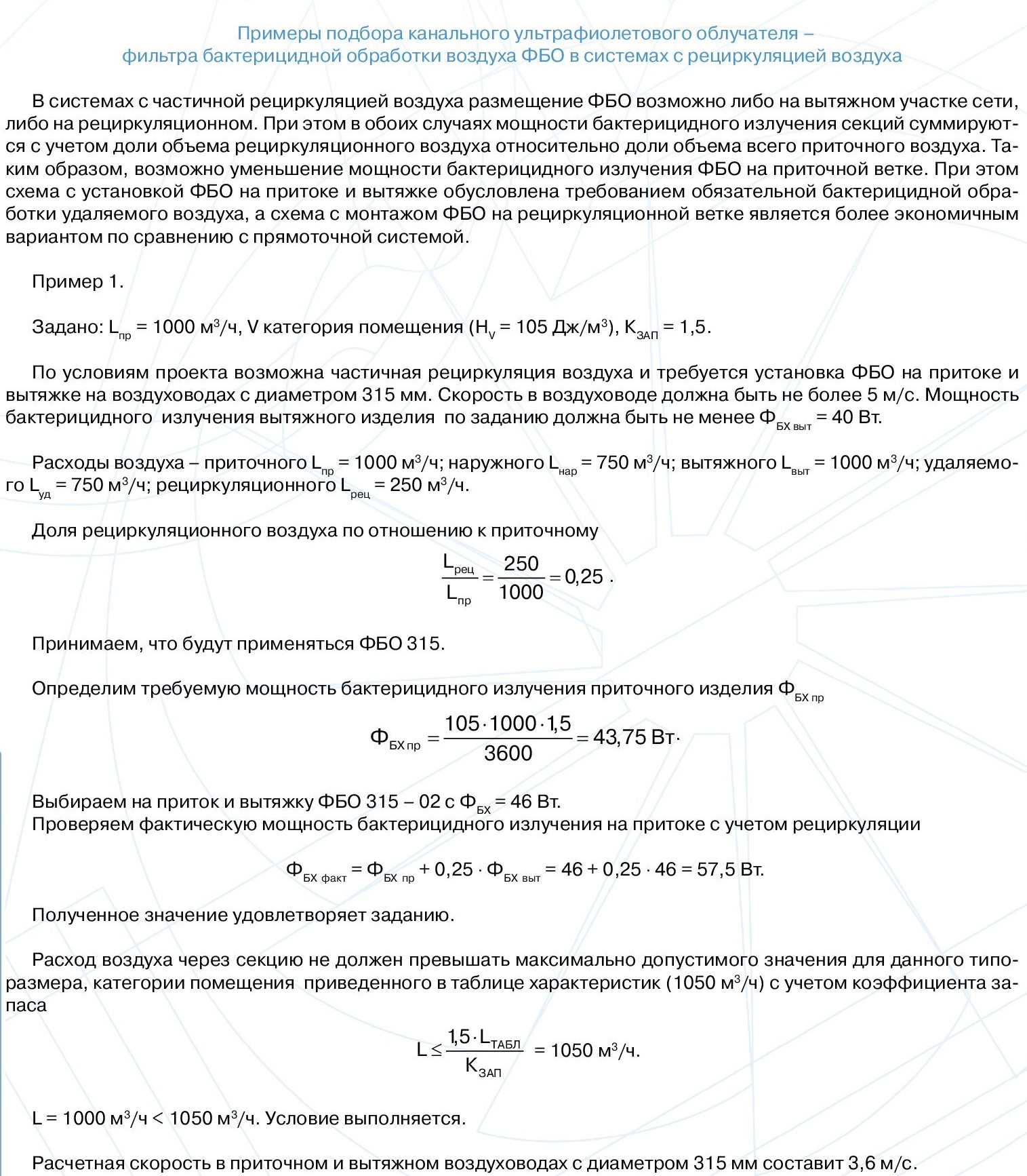

Расчет требуемой мощности бактерицидного излучения производится по формуле:
,
где L, м3/ч – расход воздуха через изделие;

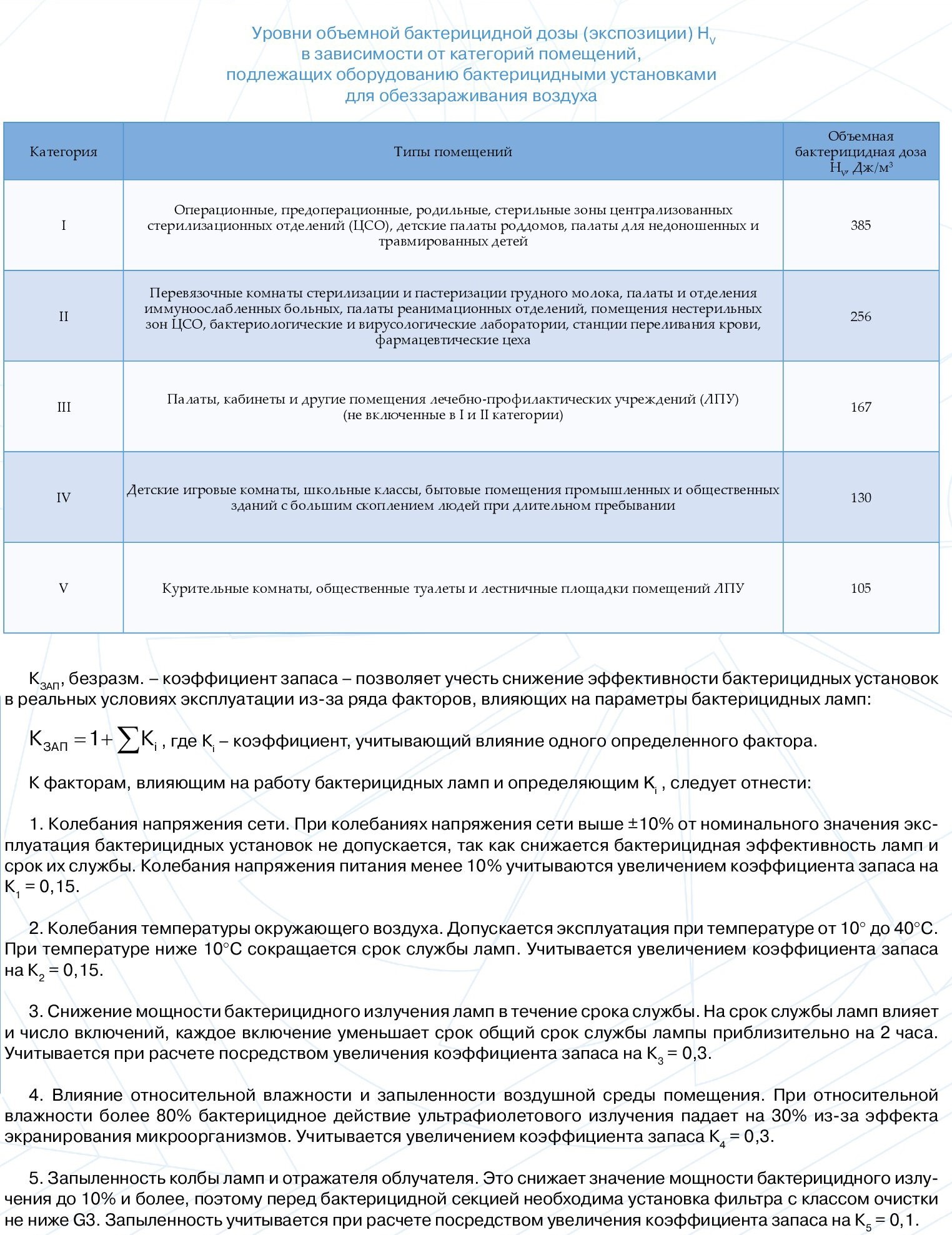

Нv , Дж/м3 – объемная бактерицидная доза (экспозиция) – это отношение энергии бактерицидного излучения к воздушному объему облучаемой среды. Подбирается по таблице, приведенной ниже в данном разделе, в зависимости от типа помещения.
