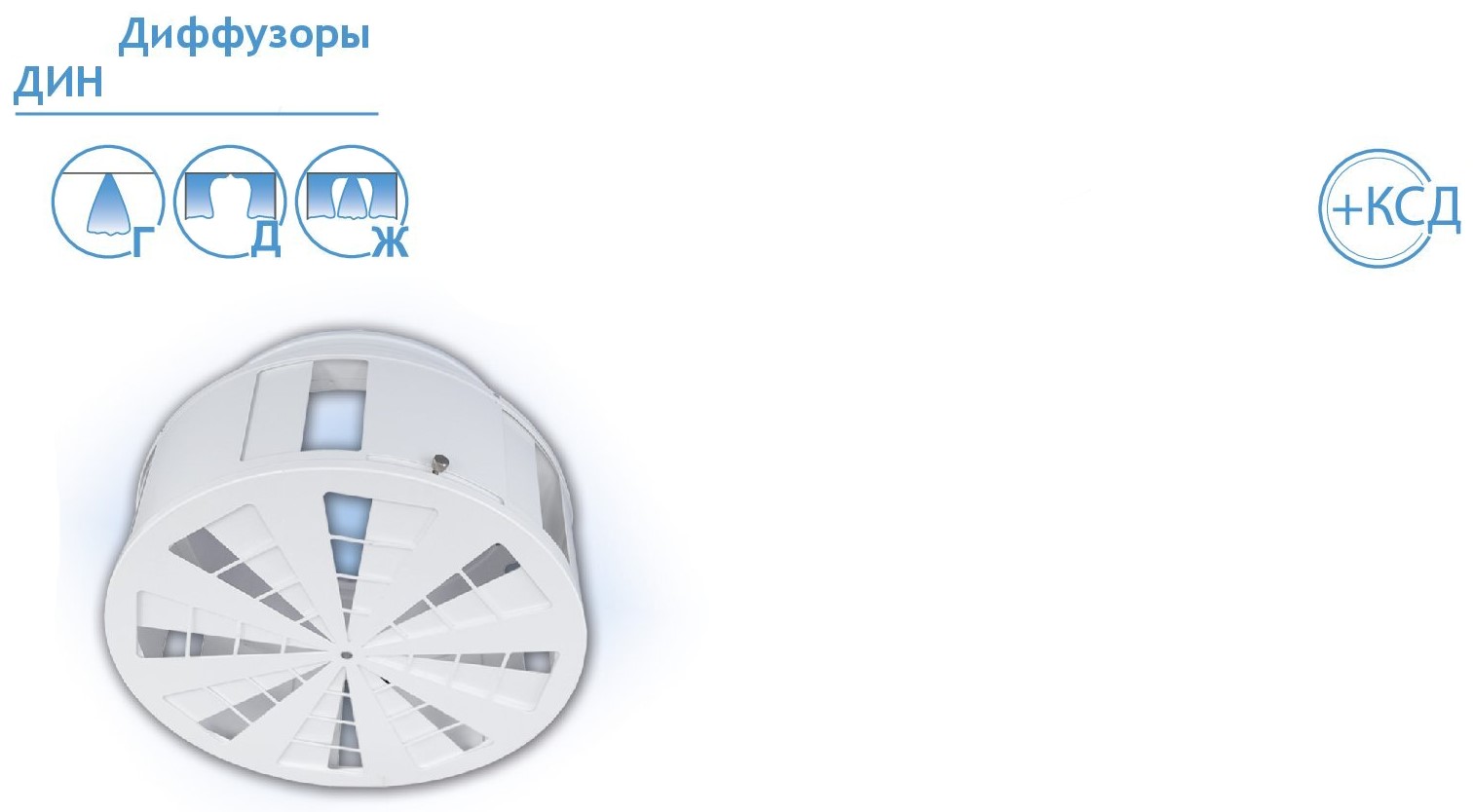

Диффузоры ДИН предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Диффузоры ДИН рекомендуется применять в производственных и общественных помещениях больших размеров: цеха, склады, ангары, торговые комплексы, концертные, спортивные, выставочные залы, стадионы, вокзалы и т.п. Высота потолков в таких помещениях может достигать 15 метров.
Благодаря регулируемым элементам конструкции, диффузор ДИН может формировать различные виды приточных струй: вертикальную компактную, горизонтальную веерную и комбинированную. Возможность настройки вида струи позволяет использовать диффузор при различных условиях эксплуатации, в том числе и для сезонного регулирования: подачу теплого воздуха можно осуществить через отверстия на дне изделия, подачу холодного воздуха – через отверстия на боковой поверхности корпуса.
Направление воздушной струи может регулироваться вручную или при помощи электропривода.

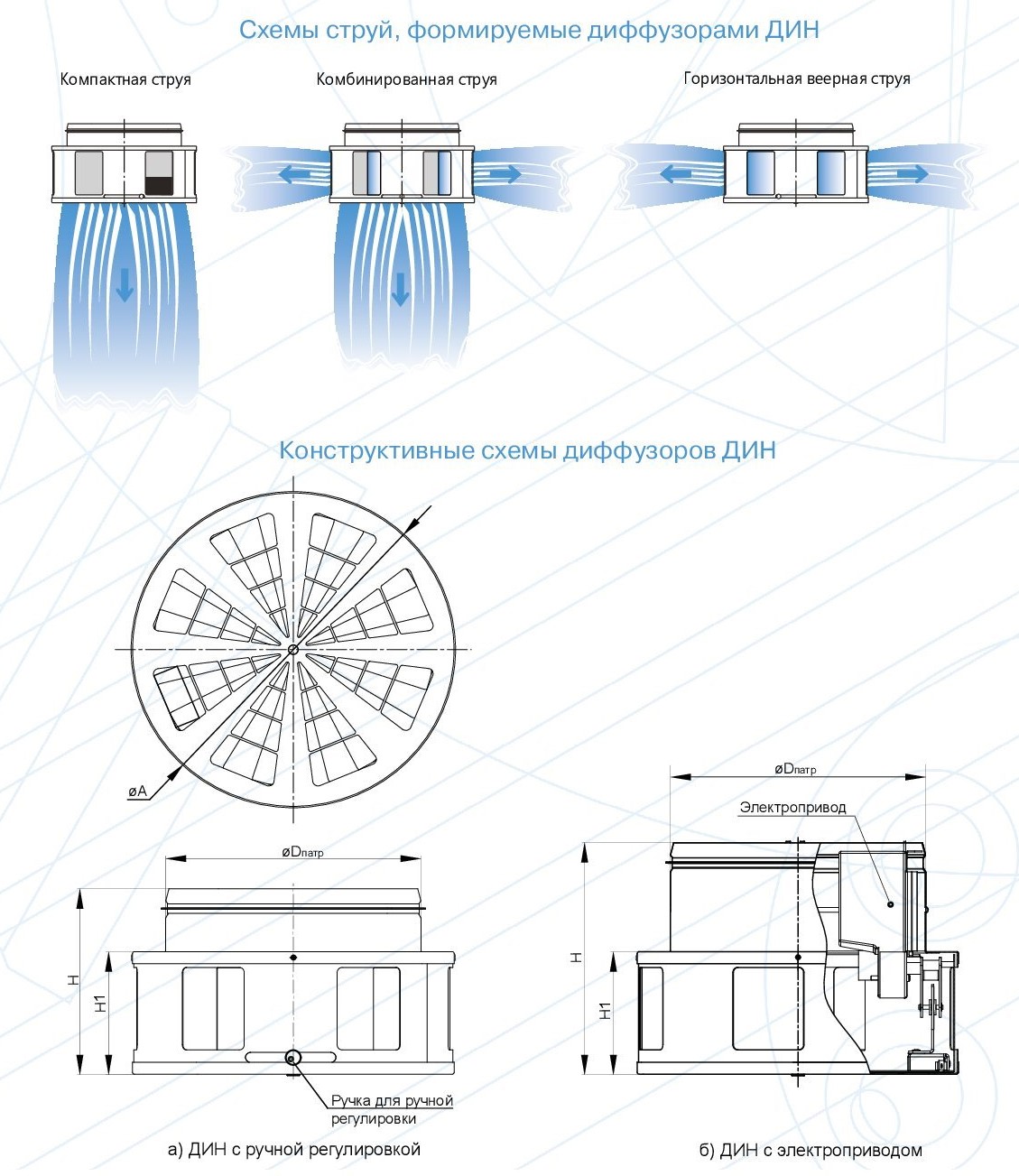

Диффузор ДИН конструктивно состоит из наружного и внутреннего стальных корпусов с воздуховыпускными отверстиями на боковой поверхности и на дне. Для обеспечения герметичности соединения диффузора с воздуховодом на подводящем патрубке установлено резиновое уплотнение.
Внутренний корпус поворачивается относительно наружного корпуса вокруг общей оси при помощи регулятора и обеспечивает переход между двумя крайними положениями диффузора. При крайнем правом положении отверстия на дне открыты, а боковые отверстия перекрываются – формируется вертикальная компактная струя. При крайнем левом положении боковые отверстия открыты, отверстия на дне перекрываются – формируется горизонтальная веерная струя. В промежуточных положениях боковые отверстия и отверстия на дне частично перекрываются, позволяя настраивать комбинированную струю с различным соотношением вертикальной и горизонтальной составляющей.

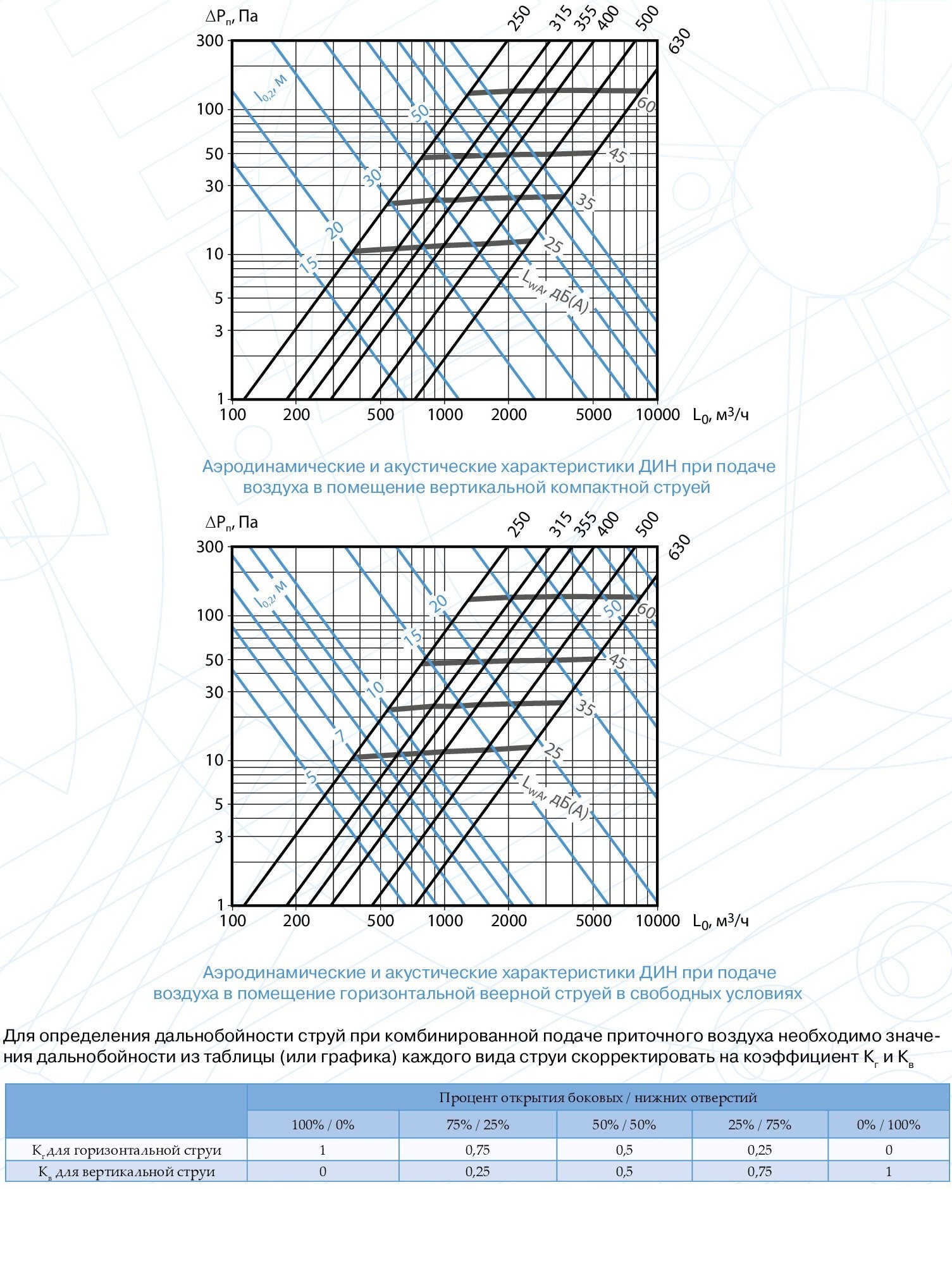

Конструкция изделия обеспечивает одинаковое аэродинамическое сопротивление в крайних положениях диффузора, что исключает необходимость переналадки вентиляционной сети при сезонном или эксплуатационном регулировании.

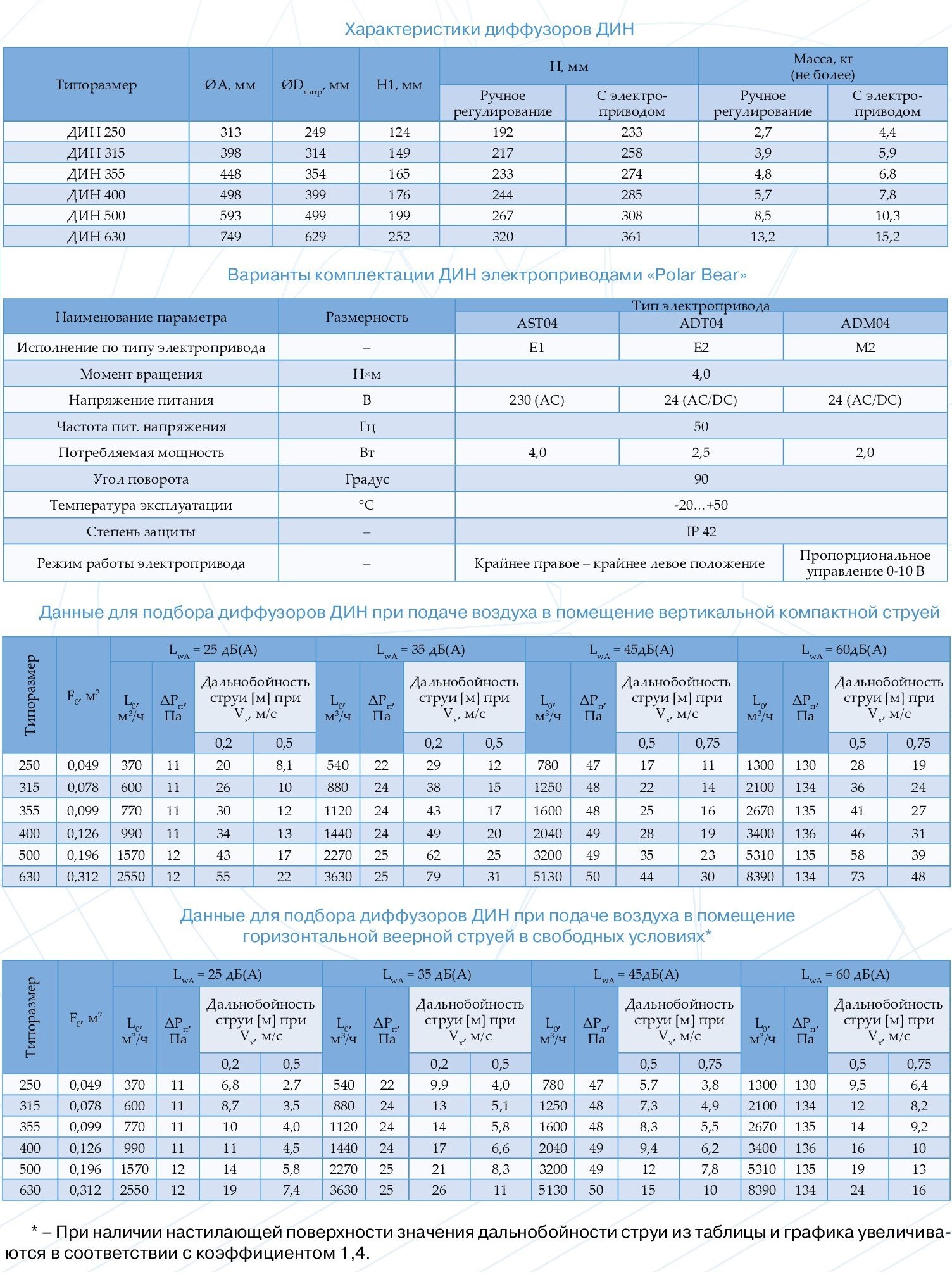

При ручной регулировке перемещение и фиксация внутреннего корпуса происходит за счет ручки, расположенной на корпусе диффузора. При автоматической регулировке перемещение происходит при помощи электропривода и приводного механизма. Электропривод устанавливается внутрь диффузора.
Диффузоры устанавливаются на отводах круглых воздуховодов. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов или вытяжных заклепок.
Диффузоры изготавливаются из стали. Поверхность диффузоров окрашена методом порошкового напыления, стандартный цвет – белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

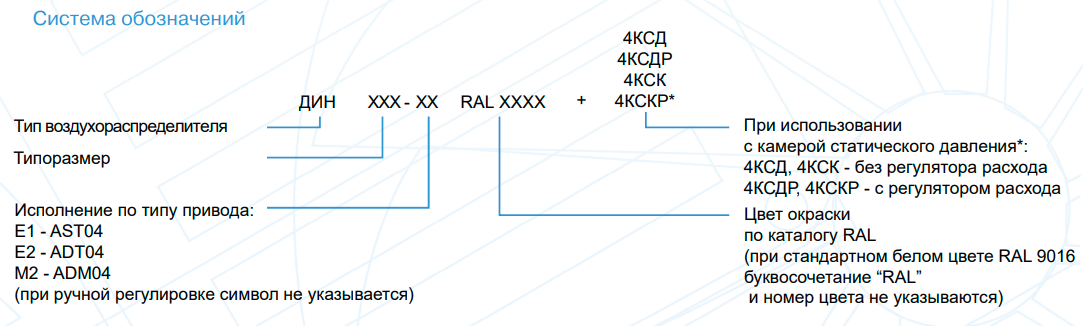

Пример обозначения при заказе диффузора ДИН 315 типоразмера, с приводом AST04, серого цвета RAL 9006:
ДИН 315 – Е1 RAL 9006
*Подробная информация о характеристиках камер статического давления, а также вариантах и рекомендациях по их использованию с диффузорами представлена на странице: Камеры статического давления 4КСД, 4КСДР, 4КСК, 4КСКР
