Сопловая панель 2ВПС-П предназначена для подачи воздуха системами вентиляции и кондиционирования дальнобойными компактными струями - горизонтальными, вертикальными и наклонными - из верхней зоны помещений.
Сопловая панель применяется в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.)
Конструктивно 2ВПС-П состоит из стальной панели прямоугольной формы, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки.
Каждая сопловая ячейка имеет возможнось поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.

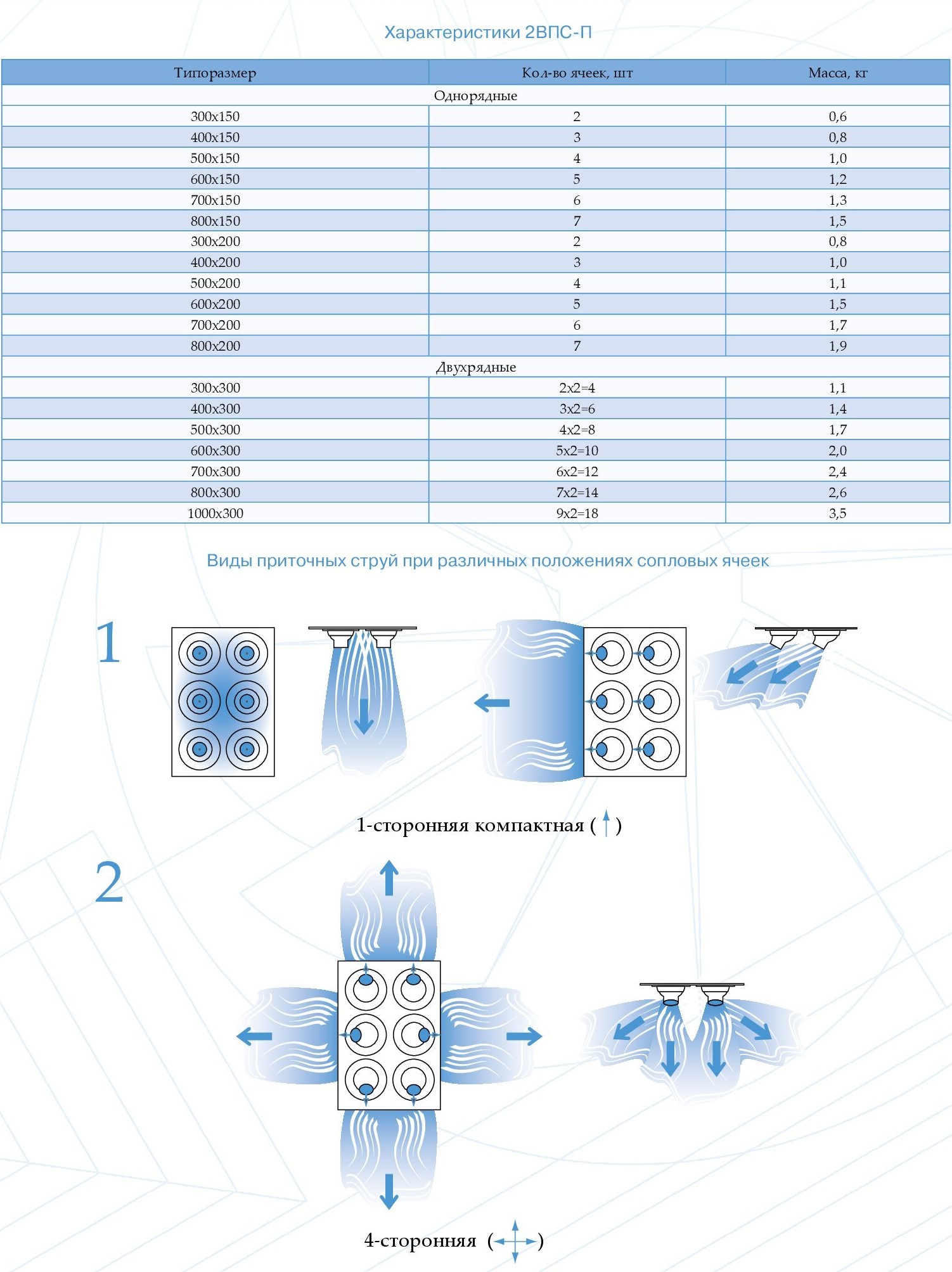

При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (вид струи 1) суммарный воздушный поток отклоняется на тот же угол α. При этом дальнобойность потока не изменяется.
При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (вид струи 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность уменьшаетсся до 2,5 раз в зависимости от угла поворота. Потери давления остаются постоянными при любом положении сопел.
Монтаж 2ВПС-П производится при помощи самонарезающих винтов.
Панель для 2ВПС-П изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016). Сопла изготовлены из пластика белого цвета.

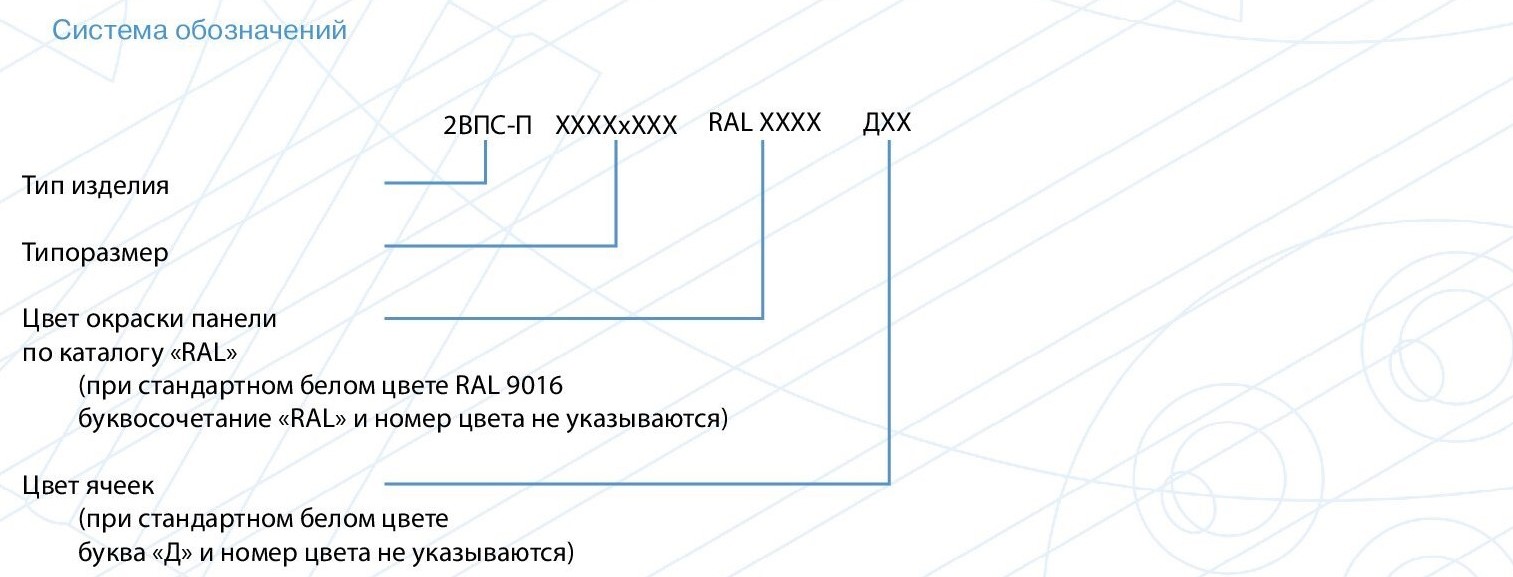

Пример обозначения при заказе 2ВПС-П 400х200 мм, панель окрашена в черный цвет RAL 9005, пластиковые ячейки черного цвета:
2ВПС-П 400х200 RAL 9005 Д08
