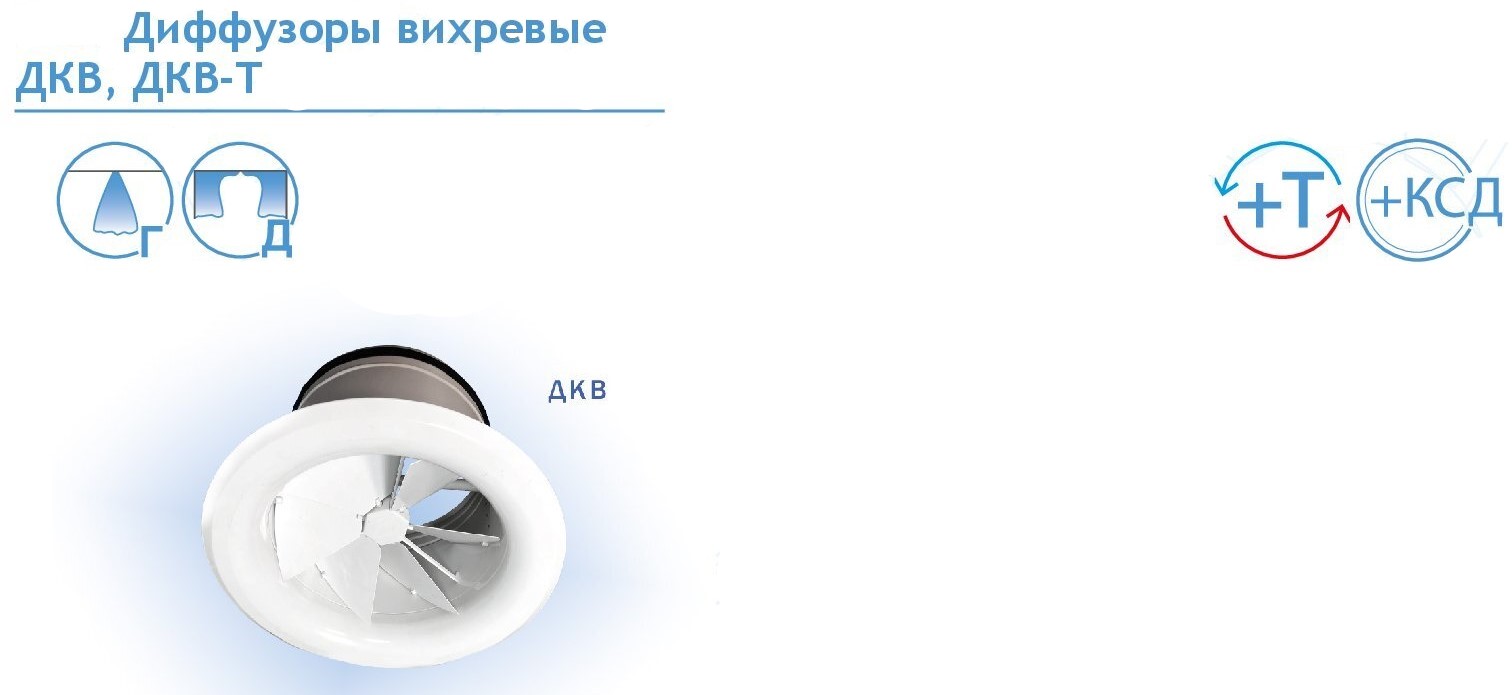

Диффузоры круглые вихревые ДКВ с поворотными лопатками предназначены для подачи воздуха компактными, коническими и веерными струями в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений высотой от 4-х метров системами вентиляции и кондиционирования. Они незаменимы для помещений с высокой разностью температур между поступающим воздухом и воздухом в обслуживаемой зоне.
Диффузоры круглые вихревые ДКВ рекомендуется применять в административных, общественных и производственных помещениях, где требуется посезонное и эксплуатационное регулирование систем вентиляции и кондиционирования воздуха.

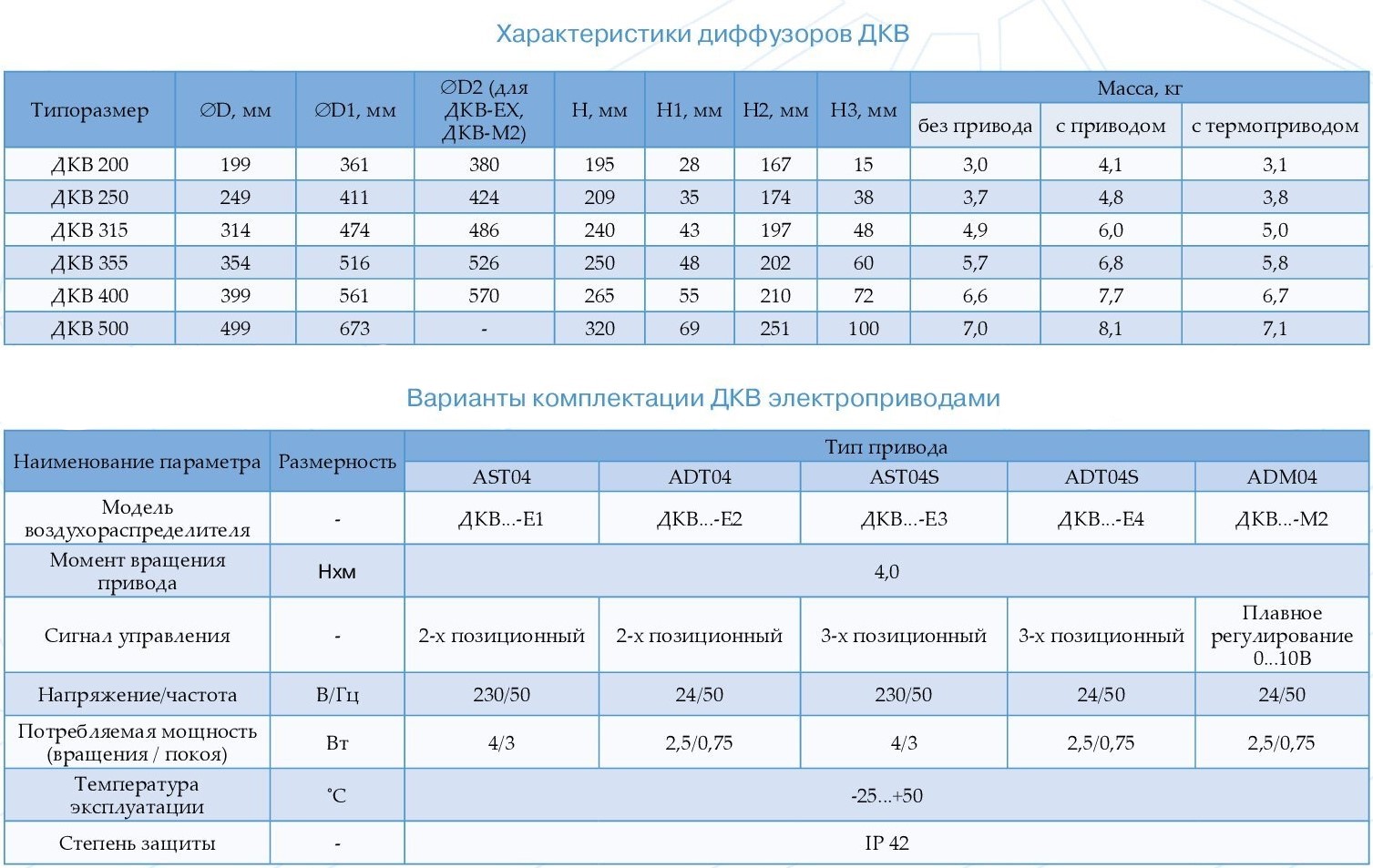

Варианты комплектации приводами
Изделия, которые могут быть оснащены электроприводом:
– ДКВ
Изделия, которые могут быть оснащены термоприводом:
– ДКВ

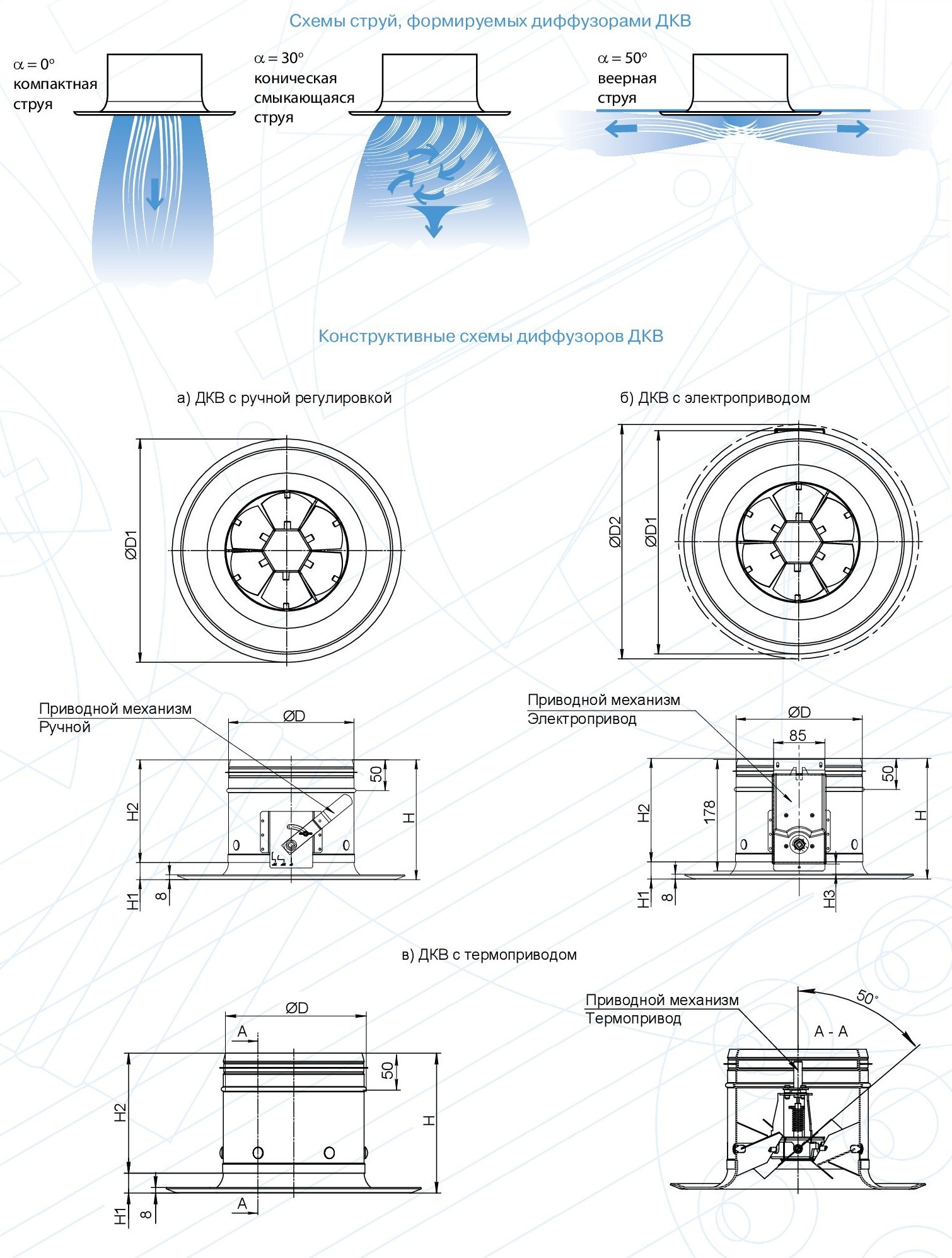

Диффузор ДКВ представляет собой корпус с подводящим патрубком, внутри которого расположен блок лопаток с регулируемым углом наклона. Угол наклона лопаток диффузора изменяется с помощью приводного механизма, осуществляющего синхронный поворот лопаток вокруг своих осей от α=0° до α=50° относительно направления потока воздуха вдоль лопаток. Это позволяет вручную, с помощью электропривода или термопривода регулировать форму струи от горизонтальной веерной при подаче охлажденного воздуха до вертикальной конической или компактной при подаче подогретого воздуха.

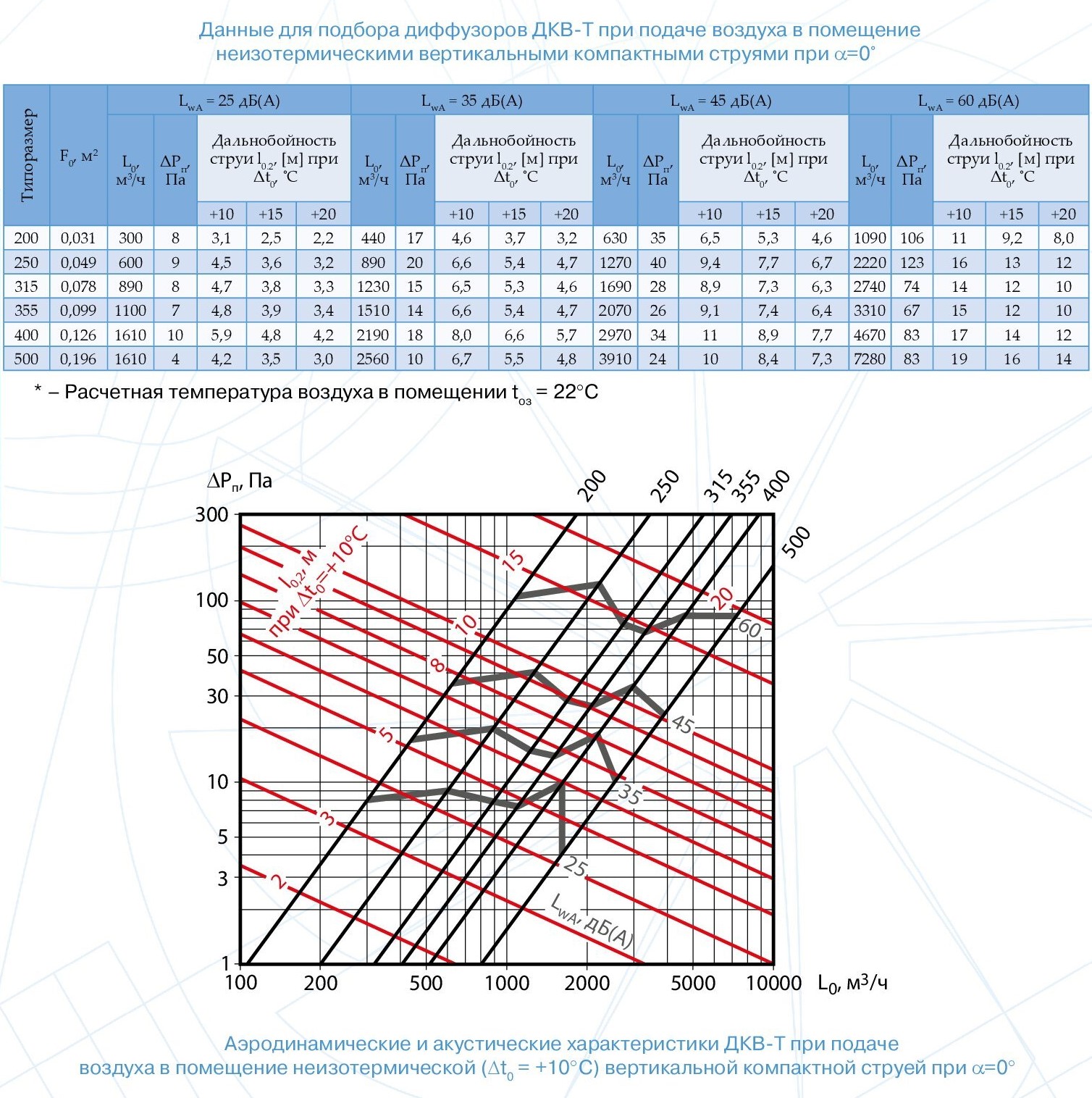

У диффузоров ДКВ-Т поворот лопаток относительно корпуса осуществляется посредством термопривода, устанавливаемого внутри патрубка диффузора. Регулирование формы воздушной струи осуществляется автономно, в зависимости от температуры приточного воздуха: при t0≤20°C – формируется веерная струя, при t0≥30°C – компактная струя. Наличие данной функции позволяет рекомендовать ДКВ-Т для применения в системах, где требуется эксплуатационное регулирование при переменных тепловых нагрузках в автономном режиме (без участия человека) и не подразумевается применение дорогостоящих электроприводов, а также систем управления и автоматизации.
Диффузоры круглые вихревые ДКВ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.

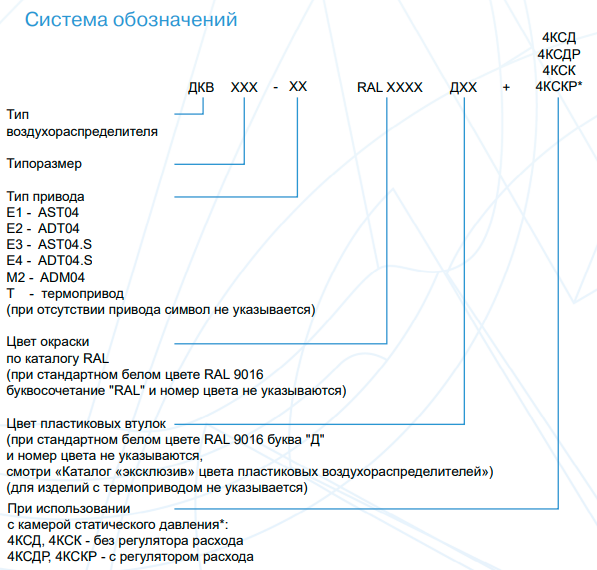

Пример обозначения при заказе вихревого диффузора ДКВ с приводом AST04, с наружным диаметром корпуса 250 мм. Цвет изделия стандартный – белый RAL9016:
ДКВ 250 – E1
*Подробная информация о характеристиках камер статического давления, а также вариантах и рекомендациях по их использованию с диффузорами представлена на странице: Камеры статического давления 4КСД, 4КСДР, 4КСК, 4КСКР
