Преимущества:
- идеальная прочность и герметичность соединения;
- имеет уникальную конструкцию укладки фильтрующего материала;
- замена ранее выпускаемых типов ФВКас-I и ФВКас-II
Класс фильтра G3, G4, F5 (ГОСТ Р)
Область применения:
- для очистки от пыли наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования,
- в качестве фильтров первой ступени очистки в многоступенчатых системах фильтрации,
- в качестве основного фильтра в одноступенчатых системах.
Фильтрующий материал:
Изготавливают из 100% полиэстера высокого качества методом термоскрепления синтетических бикомпонентных волокон при температуре более 120 С. Специально разработанный фильтрующий материал, позволяет без каркасной основы держать форму после термообработки, фиксируется методом заливки полиуретаном. Такая технология обеспечивает необходимую прочность крепления материала в рамке и герметичность соединения фильтрующего материала с корпусом (отсутствие утечек).
Класс пожаробезопасности F1 по DIN53438.
Фильтрующий материал не содержит веществ опасных для окружающей среды, и может быть утилизирован как строительный мусор.

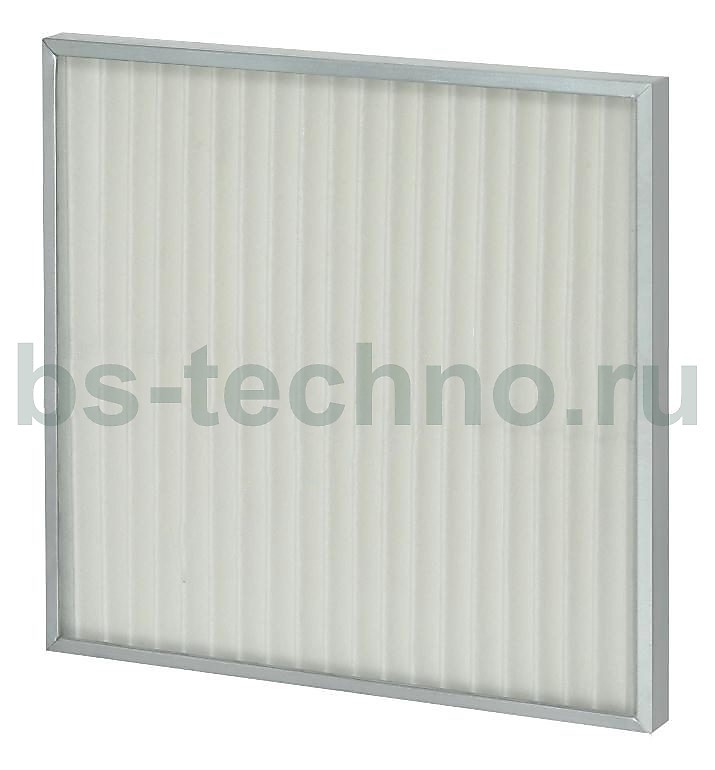

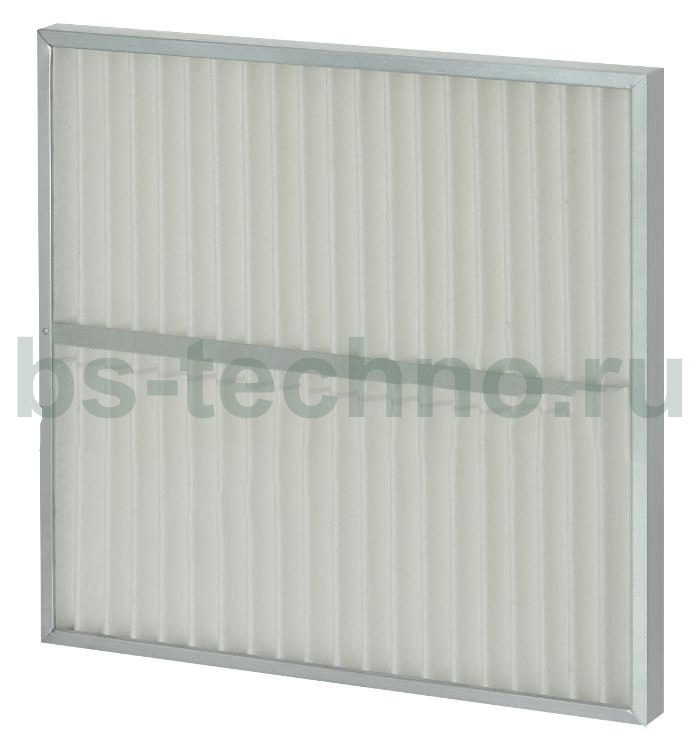

Обозначение: ФВКас-III-W-H-P-Кл/ОС
| Обозначение | Наименование | Описание |
| ФВКас-III | Тип фильтра | Обозначение кассетного фильтра из химволокна с полиуретановым уплотнителем |
| W | Ширина фильтра | Размер стороны перпендикулярной линиям гофр, в мм 100 min, 2960 max |
| H | Высота фильтра | Размер стороны параллельной линиям гофр, в мм 100 min, 1000 max |
| P | Толщина фильтра (рамки) | Толщина фильтра в мм оцинкованная сталь – от 27 до 600 мм нержавеющая сталь – от 27 до 600 мм МДФ – от 45 до 600 мм алюминий экструдированный – 66, 78, 90, 117, 150, 300 мм.Стандартные размеры, мм: 78, 150, 292, 300 |
| Кл | Класс очистки | Класс очистки G3, G4, F5 по ГОСТ Р |
| ОС | Опорная сетка | ОС0 - нет сетки ОС1 - сетка со стороны выхода воздуха ОС3 - сетка с обеих сторон |
Коды обозначения стандартных размеров
| Размер, мм | Обозначение |
| 287 | 3 |
| 490 | 5 |
| 592 | 6 |
| 892 | 9 |
Технические характеристики
| Класс фильтра по ГОСТ Р | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Номинальная удельная воздушная нагрузка, м3/ч х м2(фронтальная скорость, м/с) | Аэродинамическое сопротивление, Па | ||
| Начальное | Конечное | ||||
| Глубина, мм | |||||
| 48 | 96 | ||||
| G3 | 80≤Am<90 | 9700 (2,7) | 53 | 41 | 250 |
| G4 | 90≤Am | 9700 (2,7) | 58 | 45 | 250 |
| F5 | 40≤Am<60 | 9700 (2,7) | 75 | 60 | 450 |
Технические параметры и характеристики фильтров соответствуют ГОСТ Р
| Обозначение | Габаритные размеры, мм | Номинальная производительность, м3/ч | ||
| Ширина, W | Высота, H | Толщина, P | ||
| ФВКас-III-33-48-G3(G4, F5) | 287 | 287 | 48 | 850 |
| ФВКас-III-35-48-G3(G4, F5) | 287 | 490 | 48 | 1400 |
| ФВКас-III-36-48-G3(G4, F5) | 287 | 592 | 48 | 1700 |
| ФВКас-III-39-48-G3(G4, F5) | 287 | 892 | 48 | 2500 |
| ФВКас-III-53-48-G3(G4, F5) | 490 | 287 | 48 | 1400 |
| ФВКас-III-55-48-G3(G4, F5) | 490 | 490 | 48 | 2350 |
| ФВКас-III-56-48-G3(G4, F5) | 490 | 592 | 48 | 2800 |
| ФВКас-III-59-48-G3(G4, F5) | 490 | 892 | 48 | 4200 |
| ФВКас-III-63-48-G3(G4, F5) | 592 | 287 | 48 | 1700 |
| ФВКас-III-65-48-G3(G4, F5) | 592 | 490 | 48 | 2800 |
| ФВКас-III-66-48-G3(G4, F5) | 592 | 592 | 48 | 3400 |
| ФВКас-III-69-48-G3(G4, F5) | 592 | 892 | 48 | 5100 |
| ФВКас-III-93-48-G3(G4, F5) | 892 | 287 | 48 | 2500 |
| ФВКас-III-95-48-G3(G4, F5) | 892 | 490 | 48 | 4200 |
| ФВКас-III-96-48-G3(G4, F5) | 892 | 592 | 48 | 5100 |
| ФВКас-III-99-48-G3(G4, F5) | 892 | 892 | 48 | 7600 |
| ФВКас-III-33-96-G3(G4, F5) | 287 | 287 | 96 | 850 |
| ФВКас-III-35-96-G3(G4, F5) | 287 | 490 | 96 | 1400 |
| ФВКас-III-36-96-G3(G4, F5) | 287 | 592 | 96 | 1700 |
| ФВКас-III-39-96-G3(G4, F5) | 287 | 892 | 96 | 2500 |
| ФВКас-III-53-96-G3(G4, F5) | 490 | 287 | 96 | 1400 |
| ФВКас-III-55-96-G3(G4, F5) | 490 | 490 | 96 | 2350 |
| ФВКас-III-56-96-G3(G4, F5) | 490 | 592 | 96 | 2800 |
| ФВКас-III-59-96-G3(G4, F5) | 490 | 892 | 96 | 4200 |
| ФВКас-III-63-96-G3(G4, F5) | 592 | 287 | 96 | 1700 |
| ФВКас-III-65-96-G3(G4, F5) | 592 | 490 | 96 | 2800 |
| ФВКас-III-66-96-G3(G4, F5) | 592 | 592 | 96 | 3400 |
| ФВКас-III-69-96-G3(G4, F5) | 592 | 892 | 96 | 5100 |
| ФВКас-III-93-96-G3(G4, F5) | 892 | 287 | 96 | 2500 |
| ФВКас-III-95-96-G3(G4, F5) | 892 | 490 | 96 | 4200 |
| ФВКас-III-96-96-G3(G4, F5) | 892 | 592 | 96 | 5100 |
| ФВКас-III-99-96-G3(G4, F5) | 892 | 892 | 96 | 7600 |
По заказу изготавливаются фильтры с другими размерами.
| Класс фильтра | Толщина фильтра, мм | Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2) | |||||||
| 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 | ||
| F5 | 48 | 27 | 36 | 44 | 49 | 64 | 75 | 87 | 106 |
| F5 | 96 | 15 | 23 | 31 | 36 | 50 | 60 | 72 | 90 |
Аэродинамическое сопротивление чистого фильтра ФВКас-III
| Класс фильтра | Толщина фильтра, мм | Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2) | |||||||
| 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 | ||
| G3 | 48 | 11 | 19 | 27 | 31 | 44 | 53 | 64 | 83 |
| G3 | 96 | 3 | 10 | 17 | 21 | 33 | 41 | 50 | 67 |
Аэродинамическое сопротивление чистого фильтра ФВКас-III
| Класс фильтра | Толщина фильтра, мм | Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2) | |||||||
| 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 | ||
| G4 | 48 | 16 | 24 | 32 | 36 | 49 | 58 | 69 | 88 |
| G4 | 96 | 7 | 14 | 21 | 25 | 37 | 45 | 54 | 71 |
Расчет номинальной производительности для фильтров нестандартных размеров
Qн=Fвх x qн
Где Qн – номинальная производительность фильтра, м3/ч
qн - номинальная удельная воздушная нагрузка, м3/ч х м2
Fвх - площадь входного сечения фильтра, м2
Указания по эксплуатации (применению):
1. Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до +70 °С.
2. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
3. Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра или при достижении сопротивления указанного в паспорте на вентиляционную установку.
