Панельные воздухораспределители вихревые ячейковые предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах в производственные, общественные и административные помещения.
Применение в диффузорах поворотной пластиковой ячейки позволяет реализовывать различные виды приточных струй.

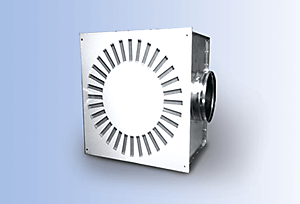

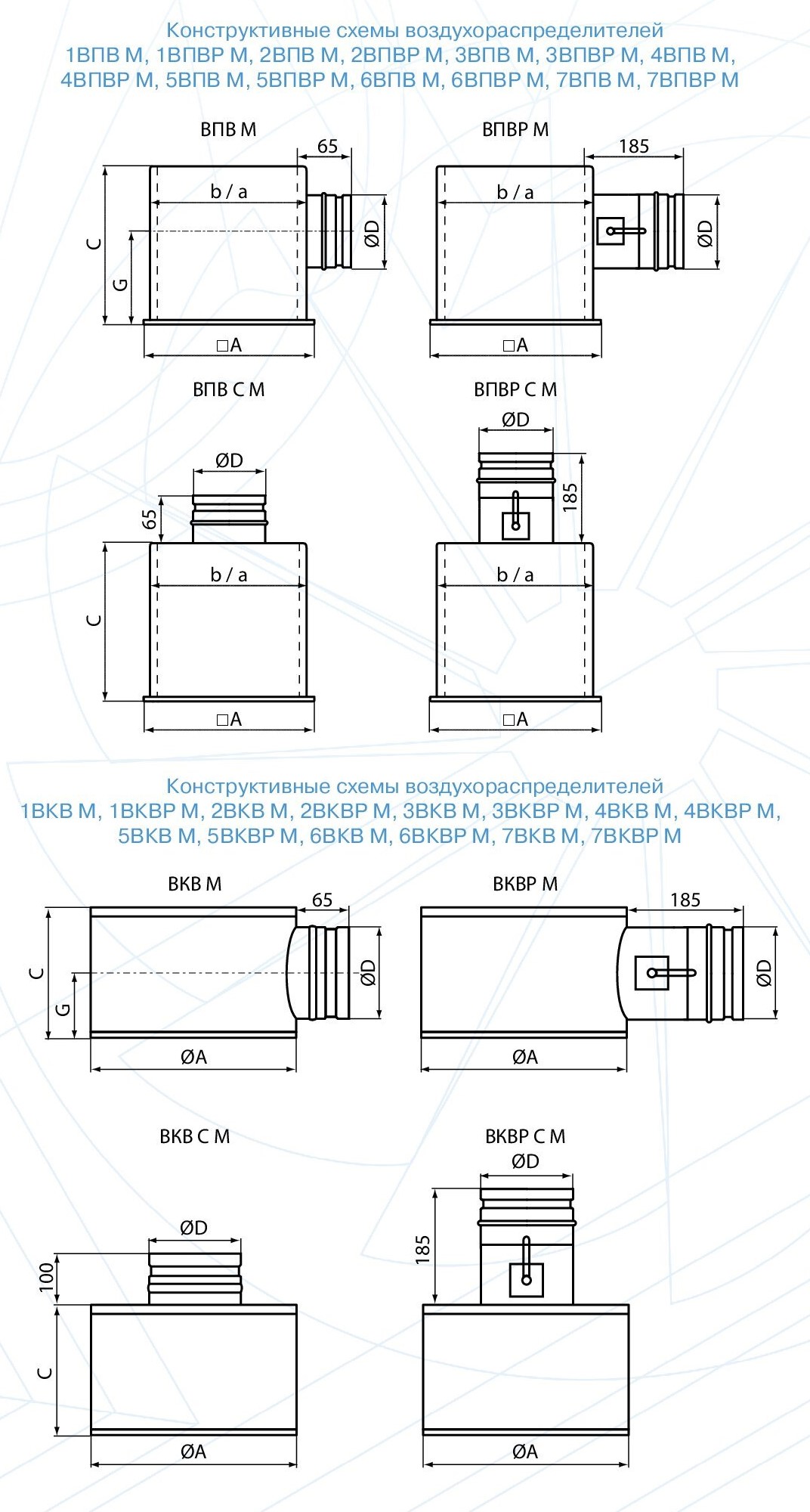

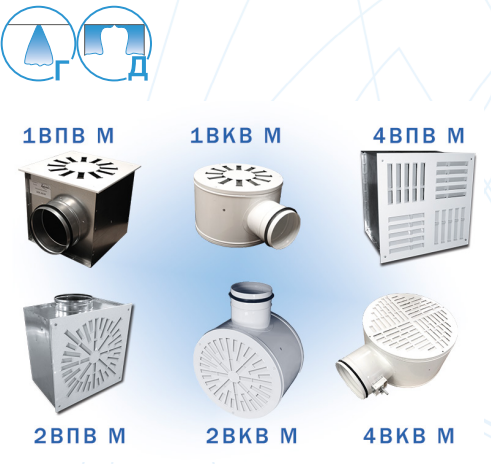

Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (ВПВ М) или круглой формы (ВКВ М), в которой установлены ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

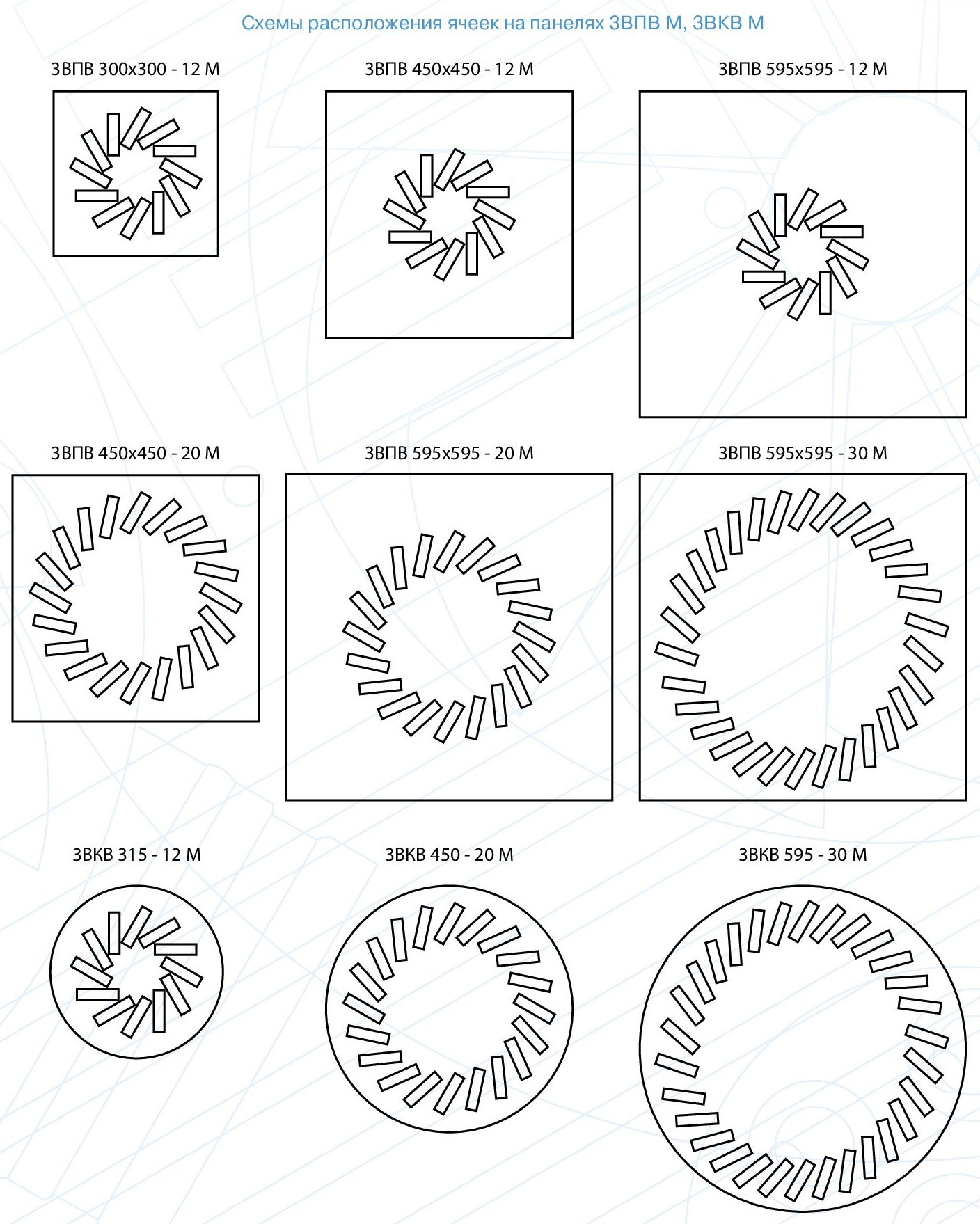

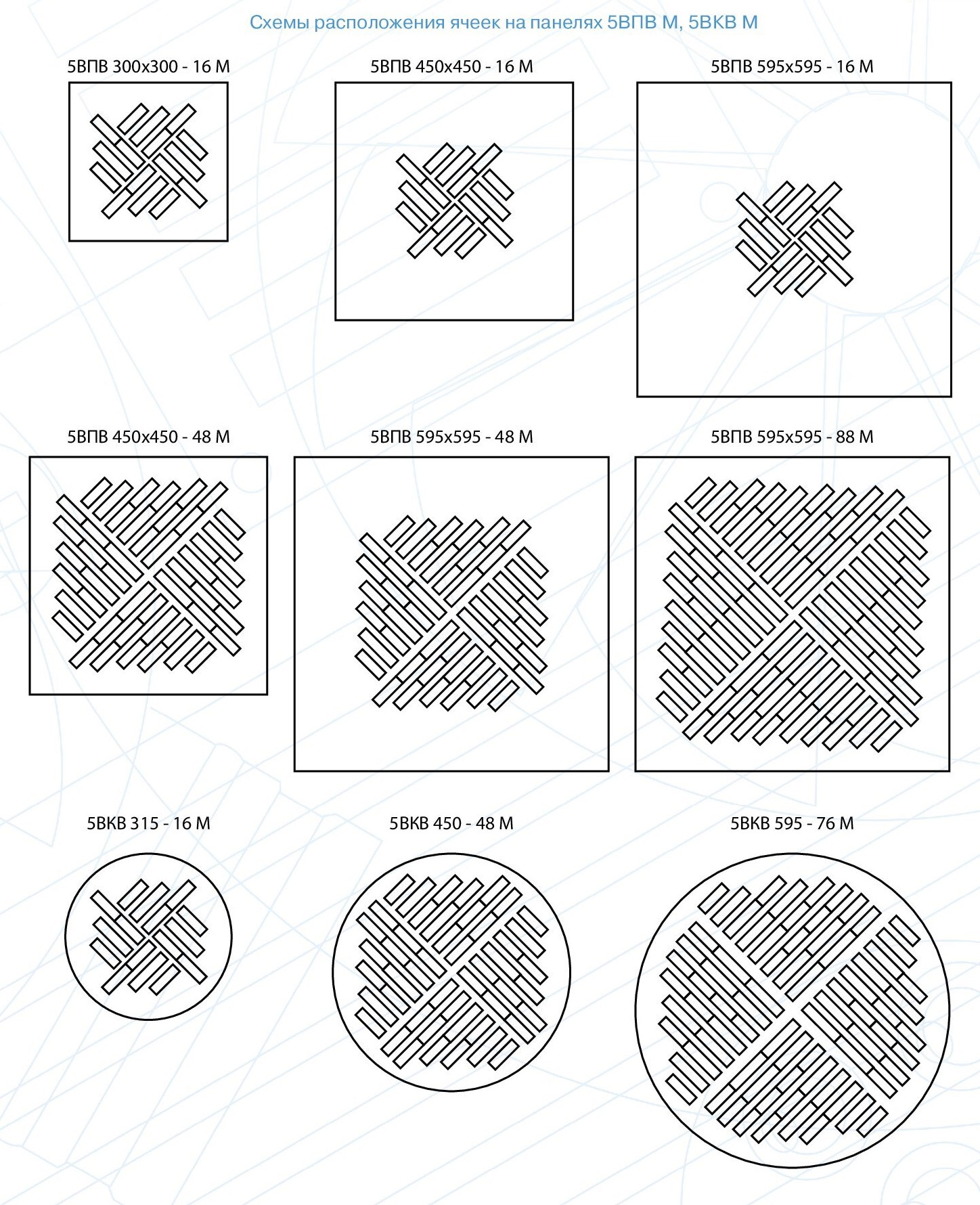

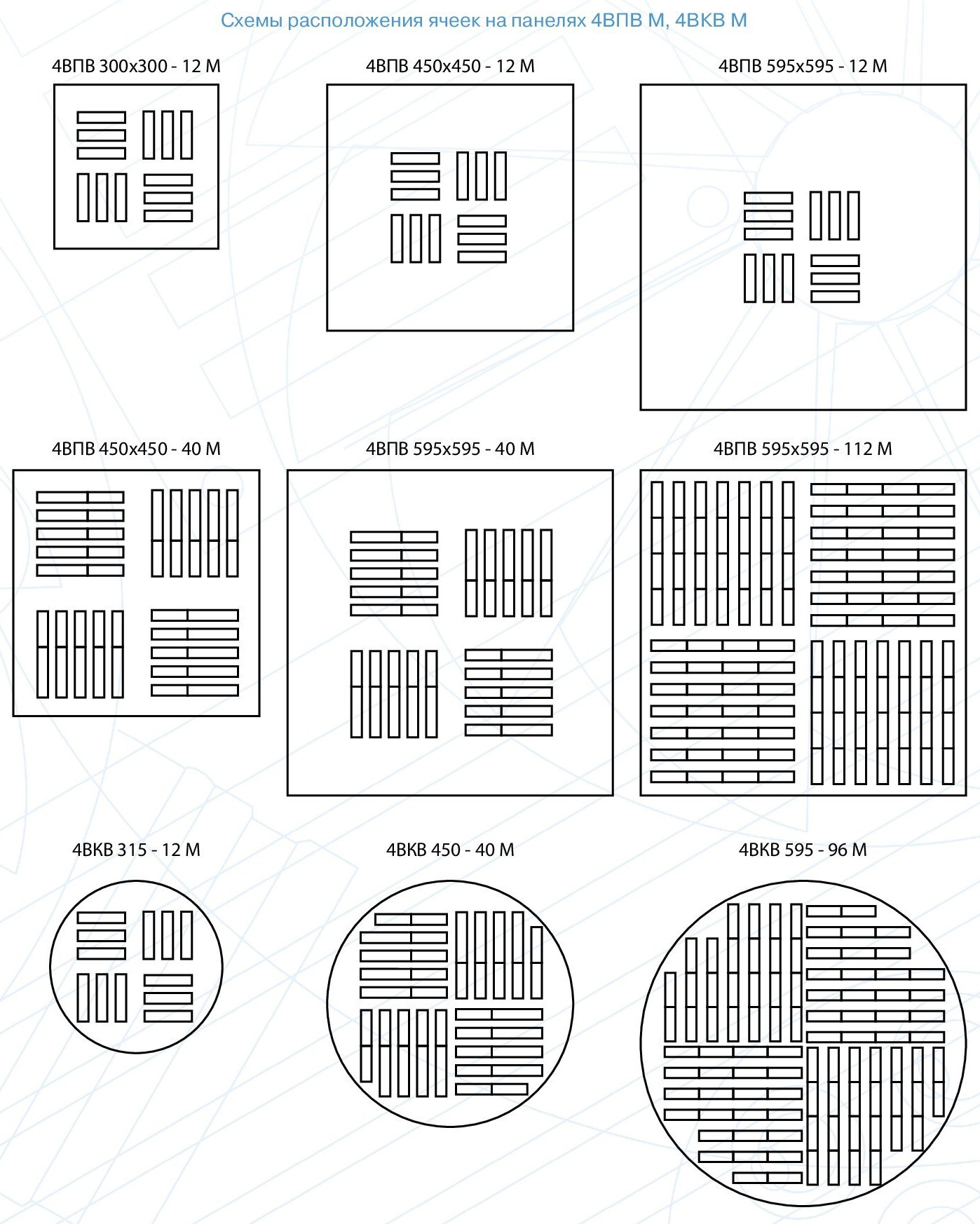

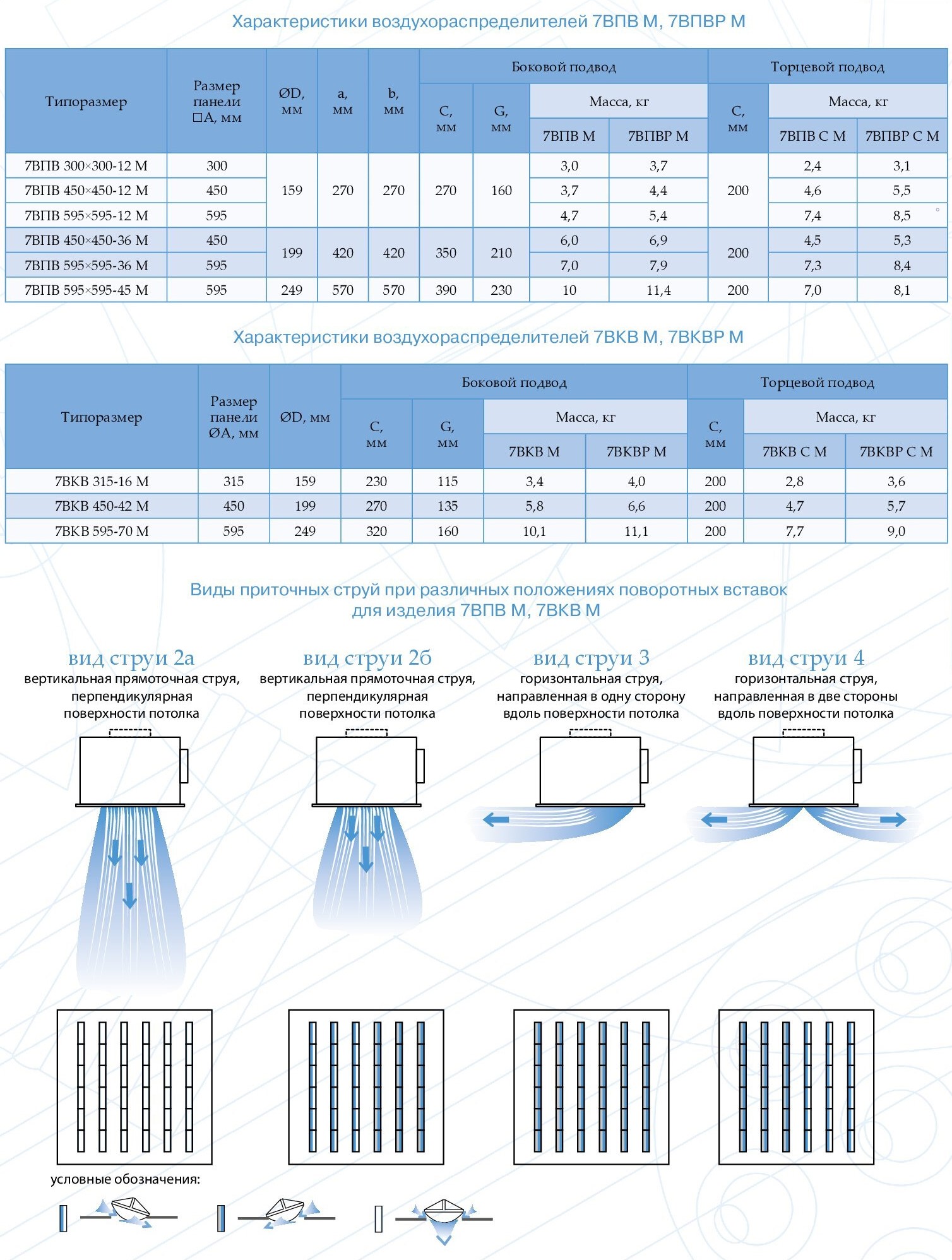

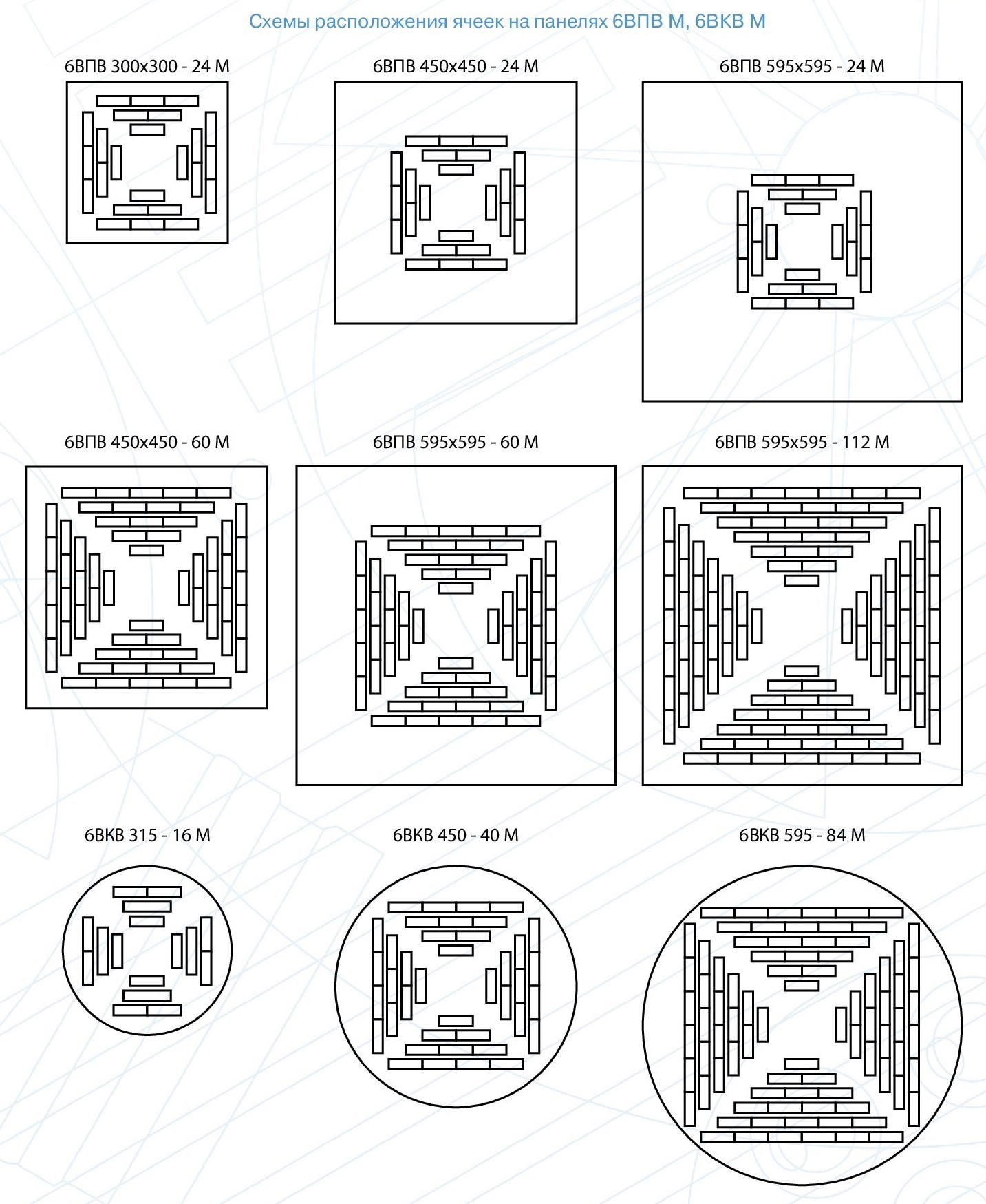

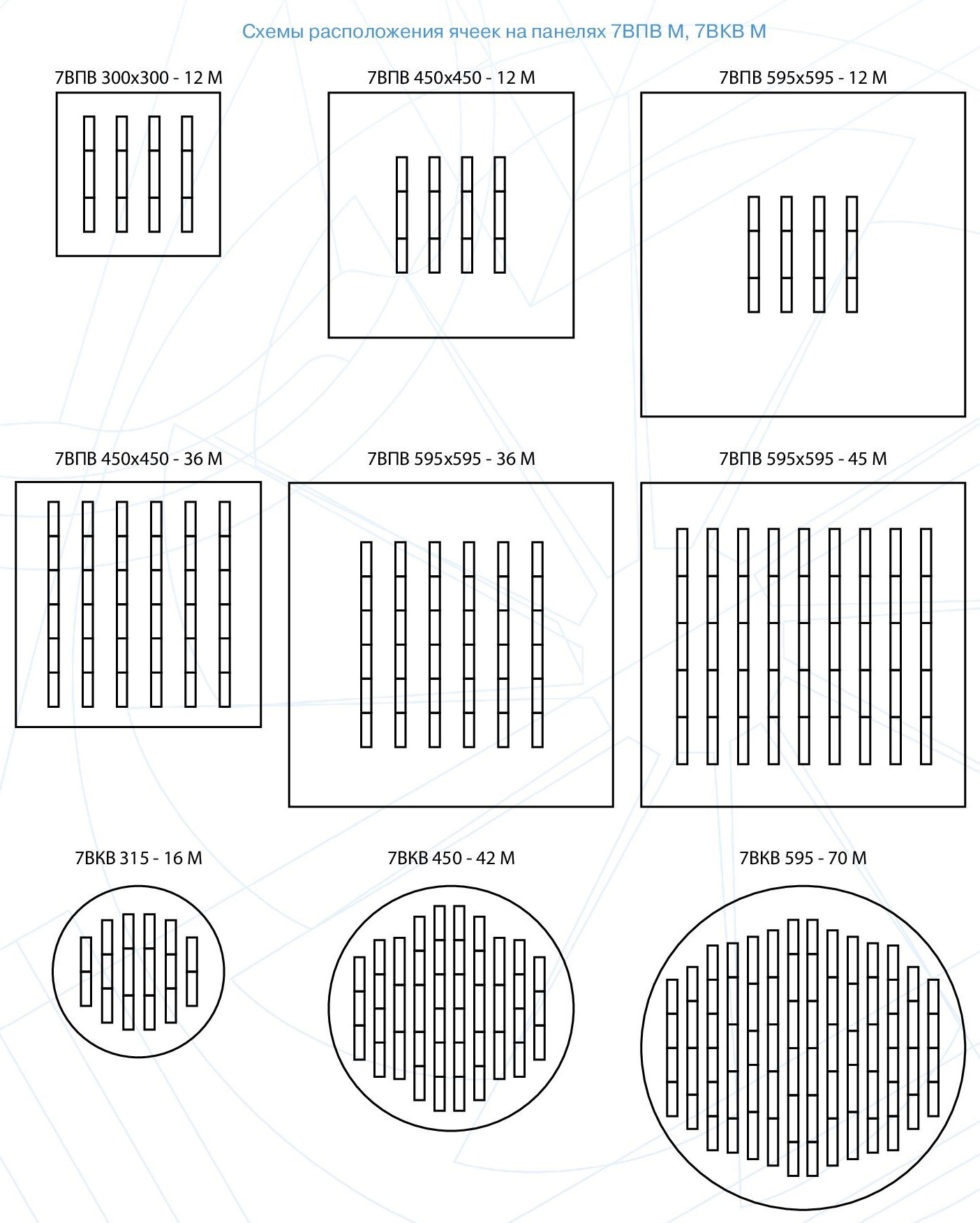

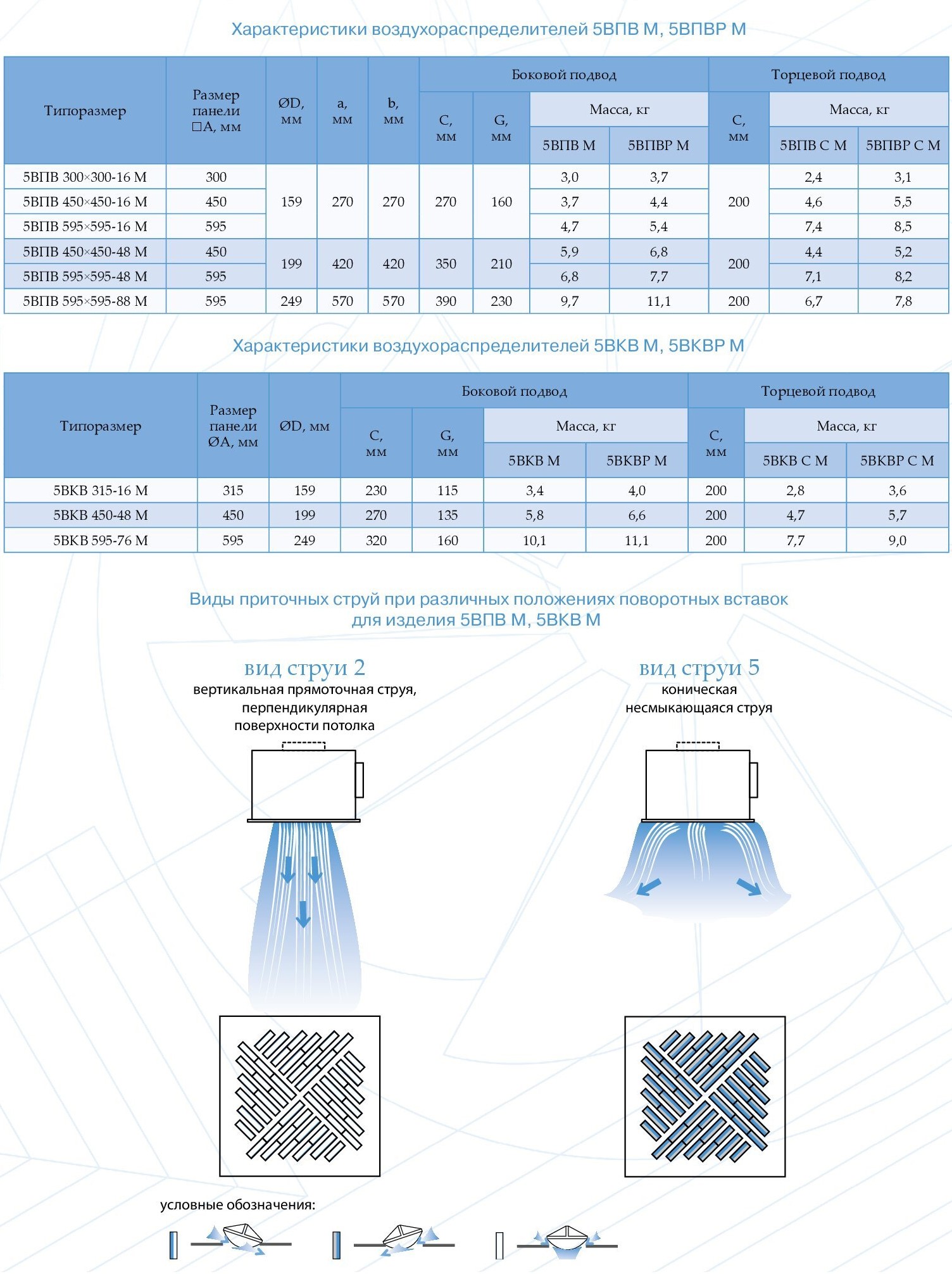

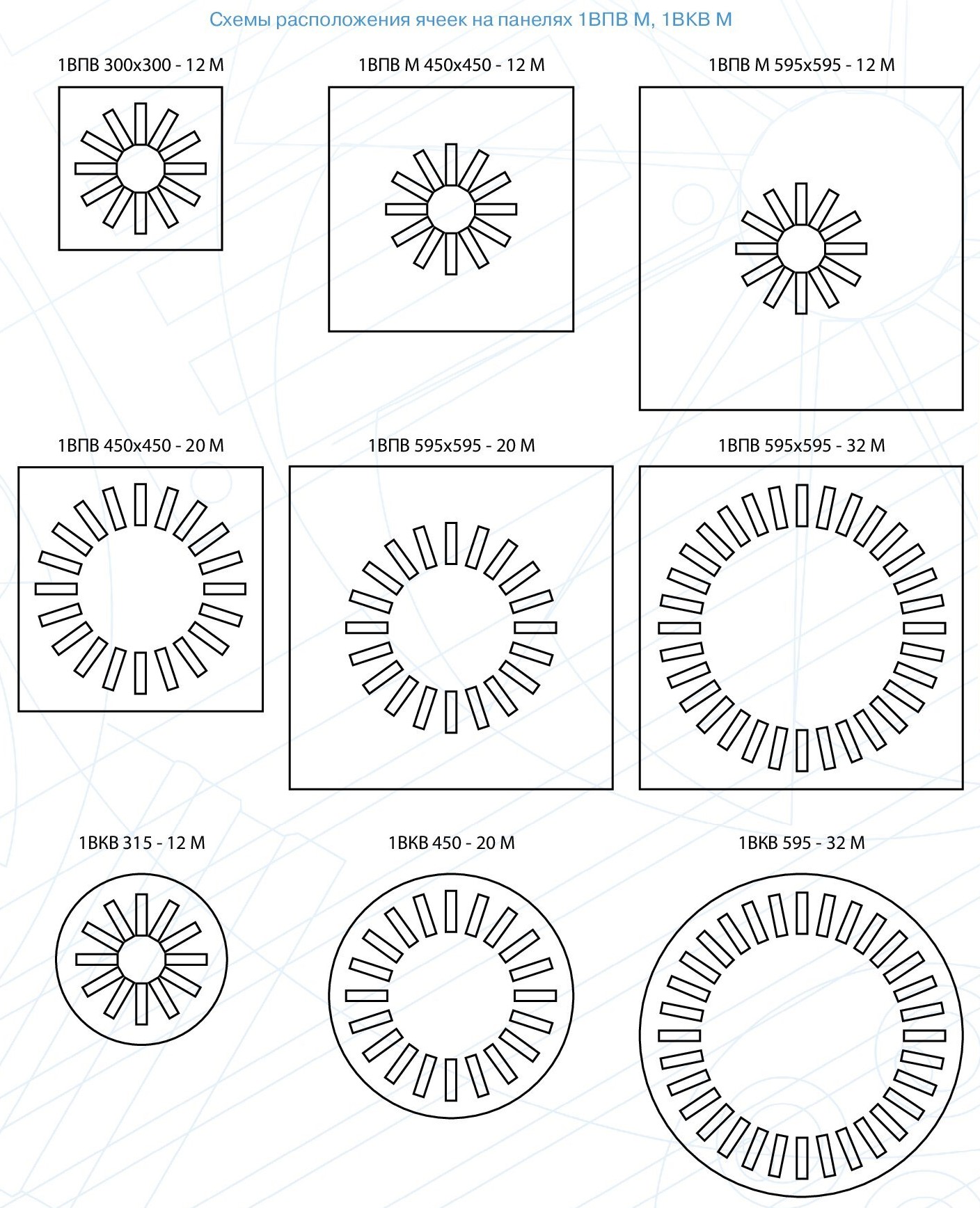

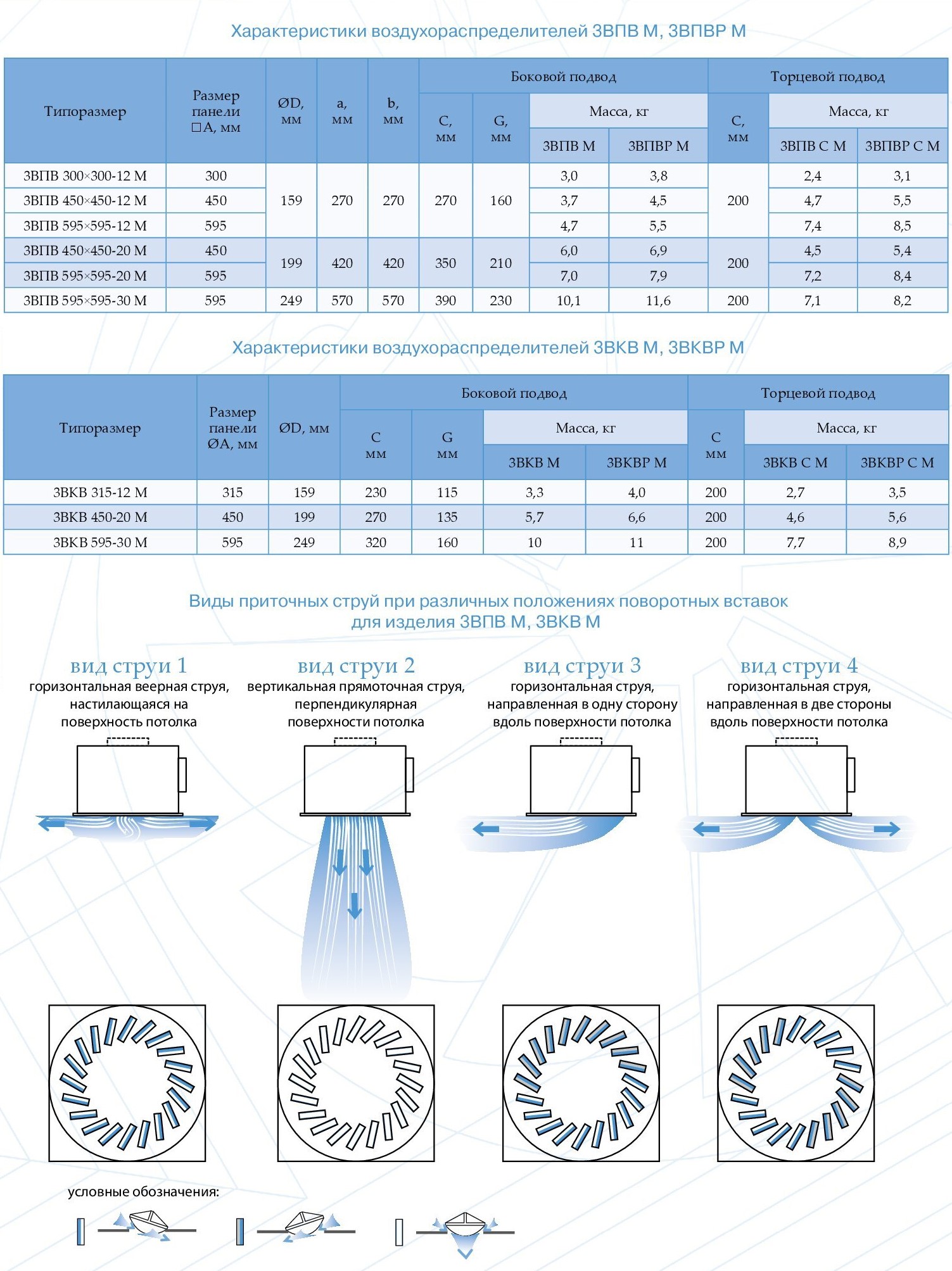

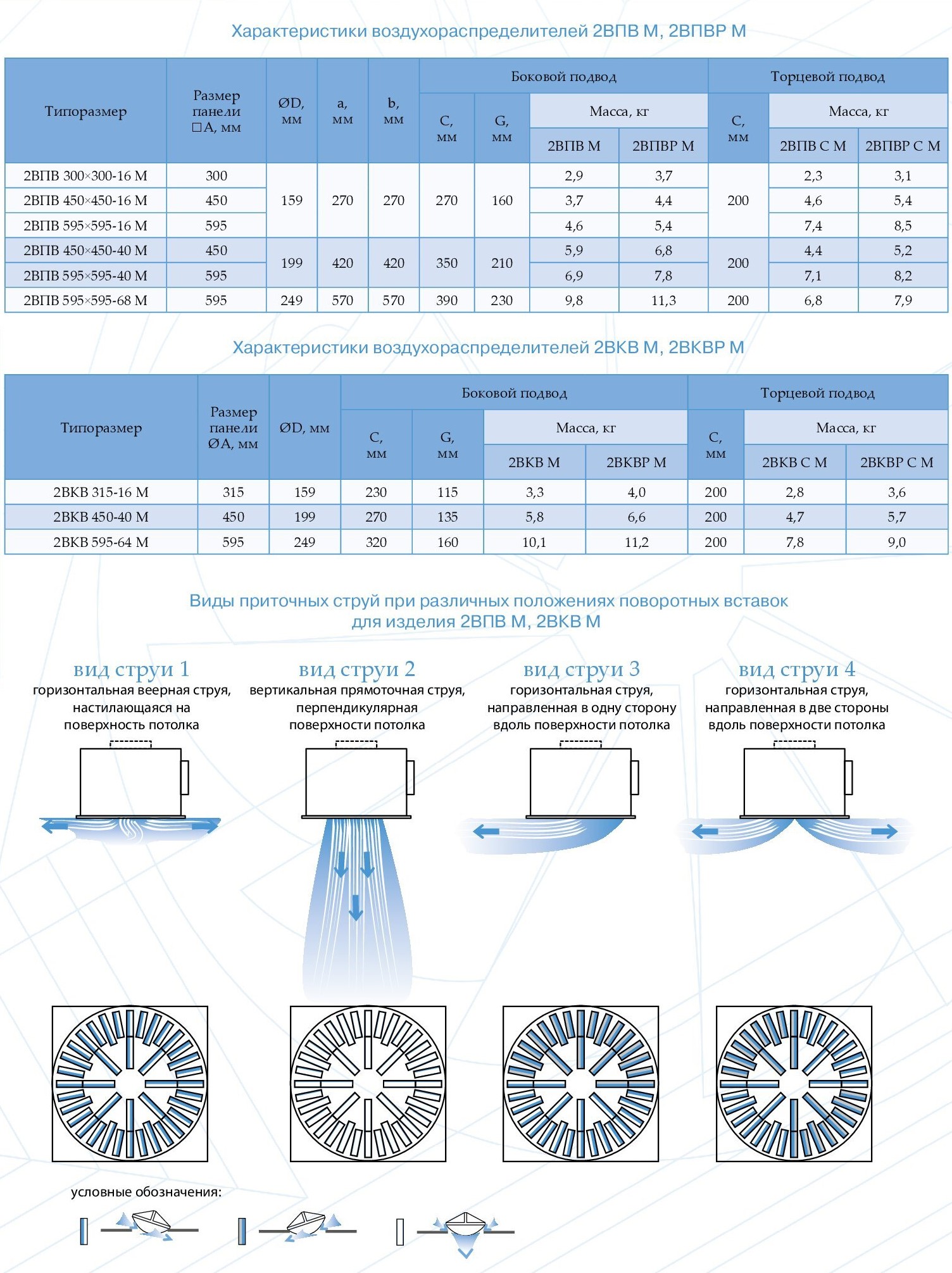

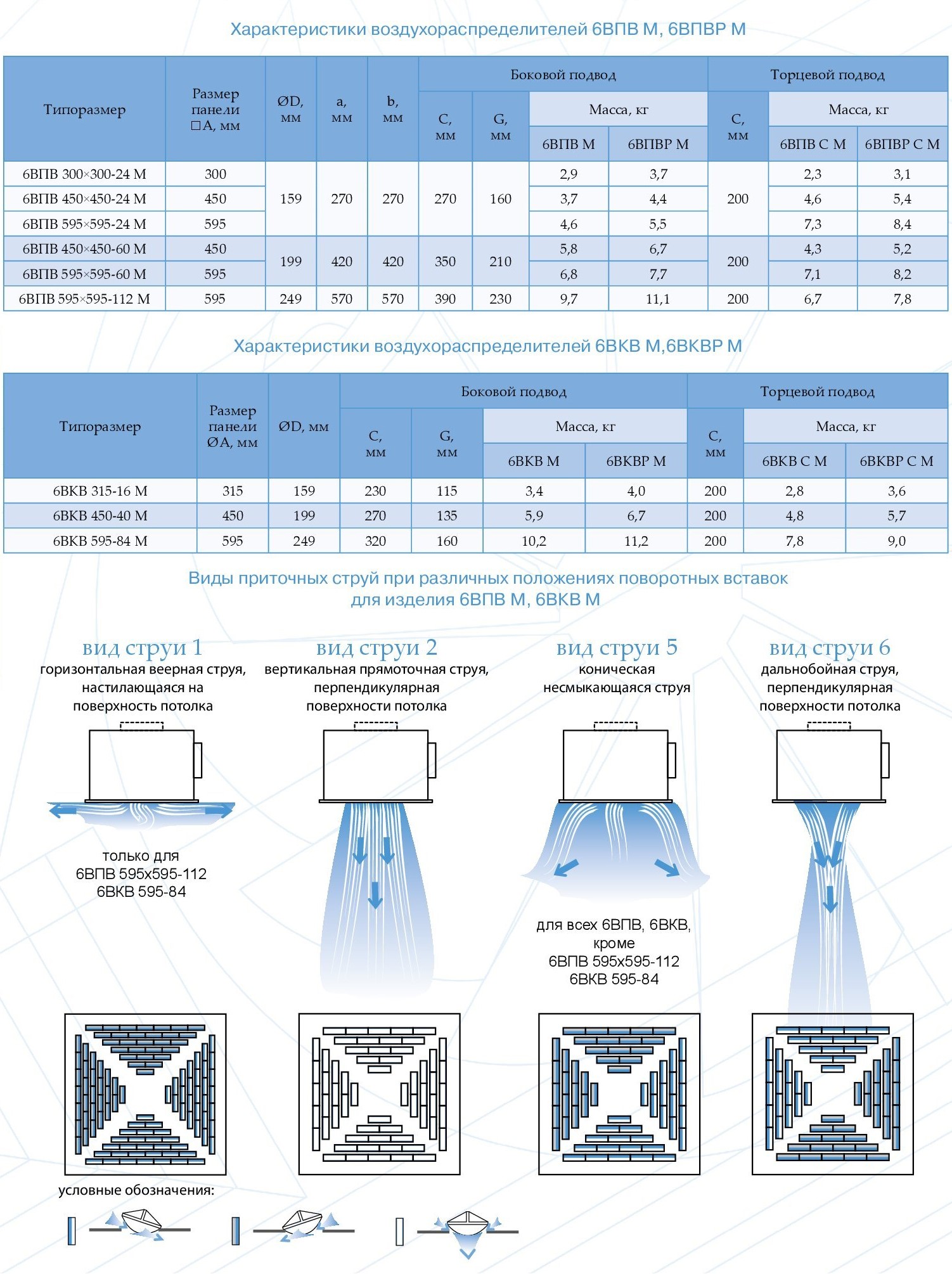

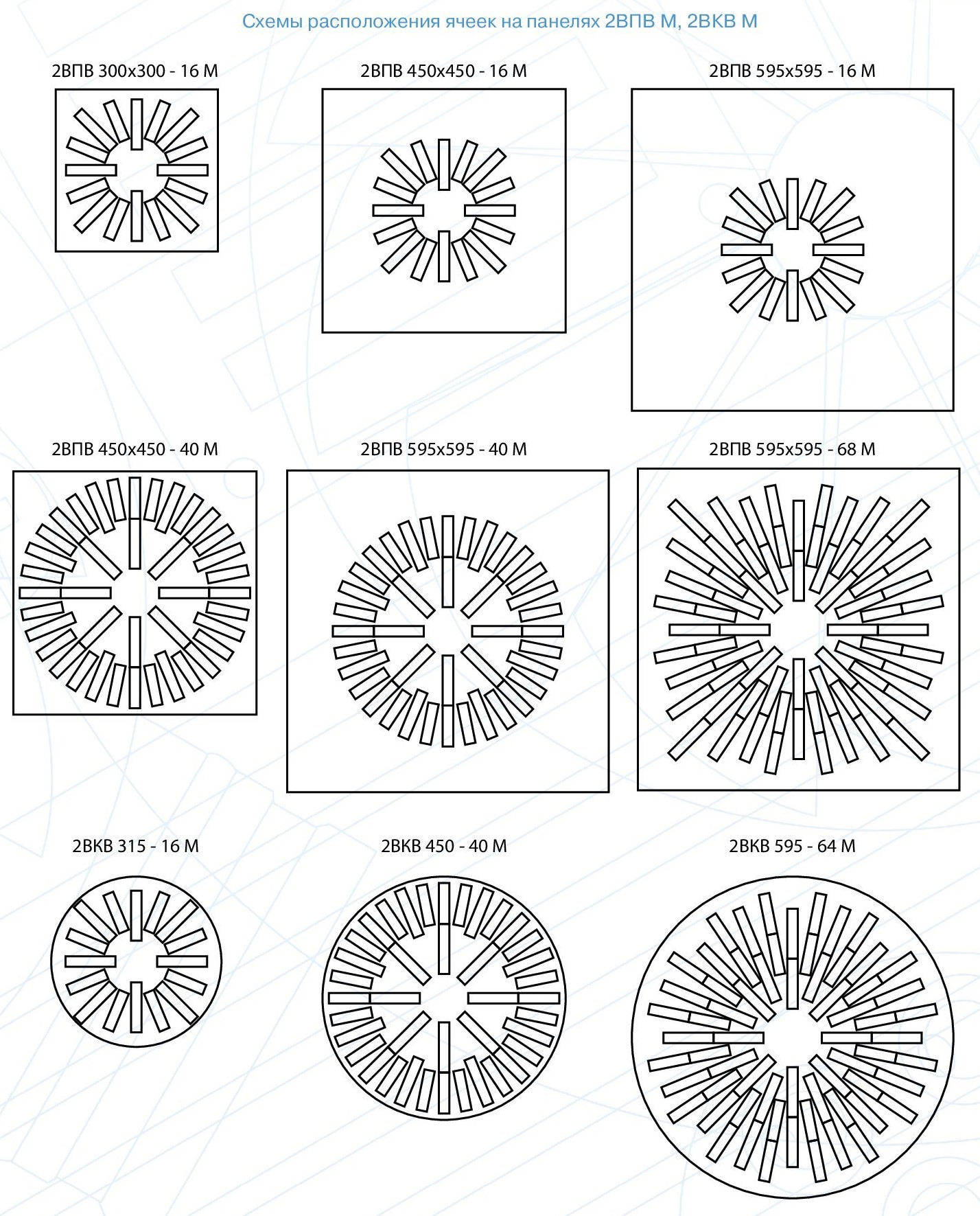

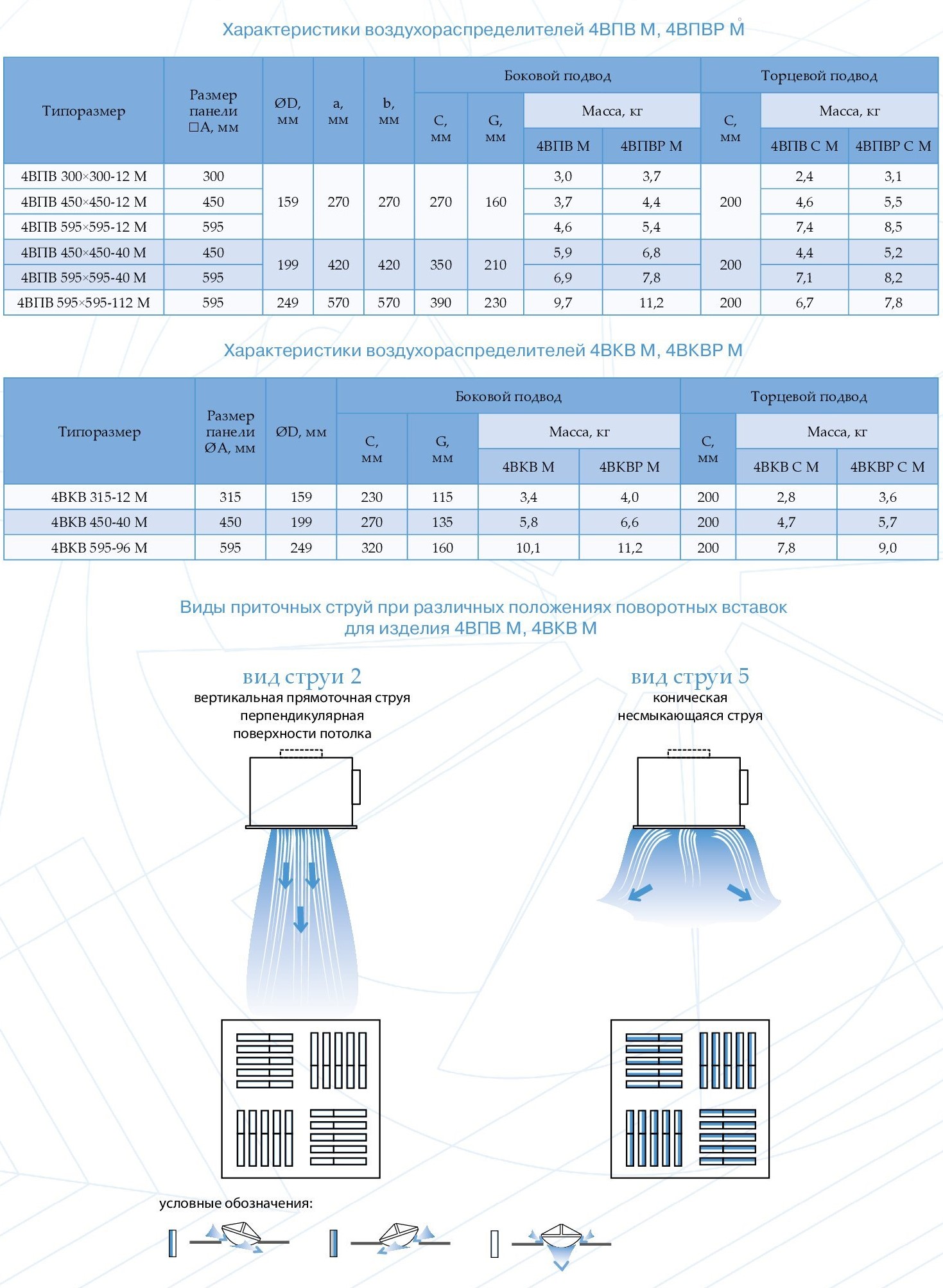

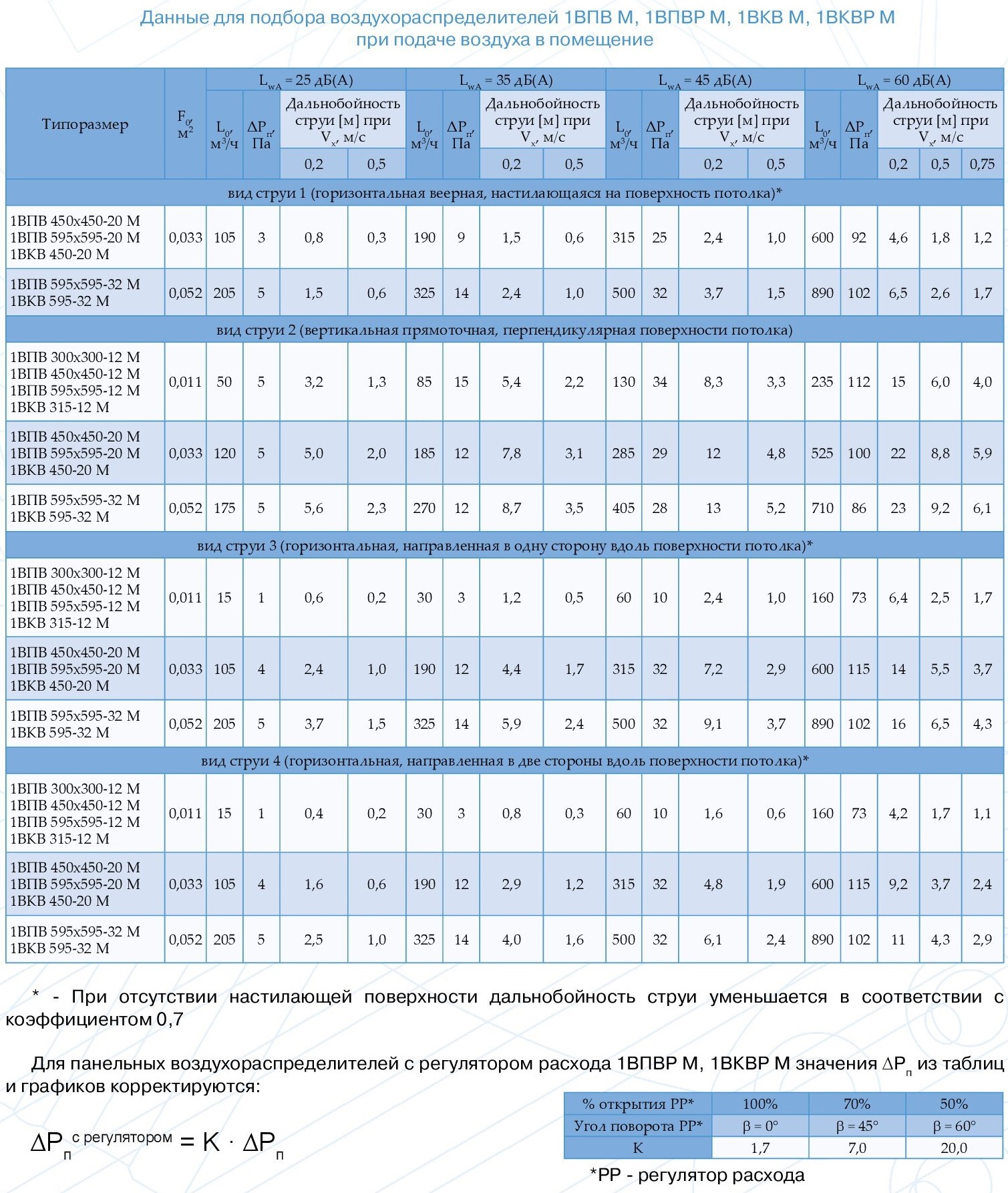

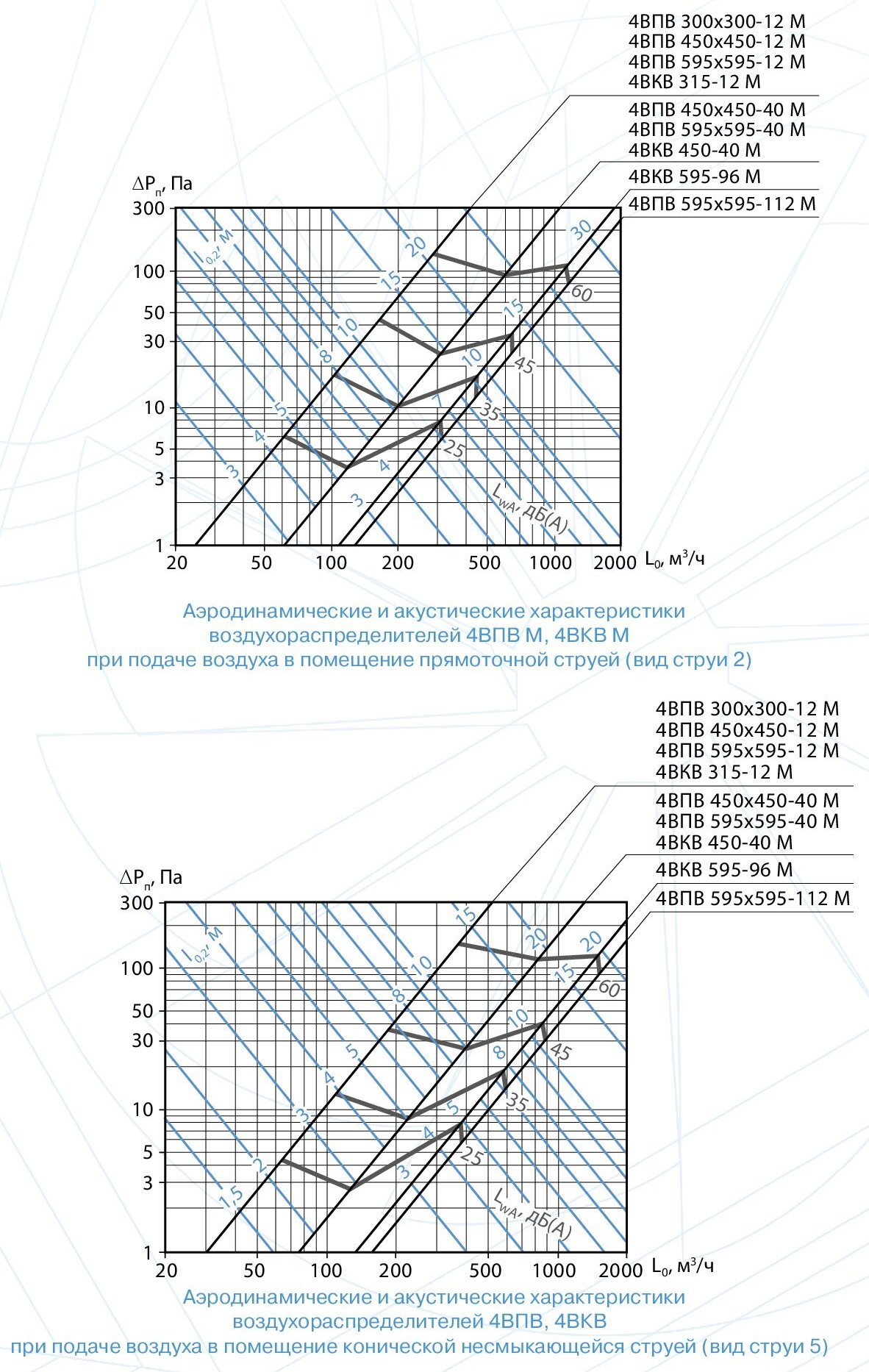

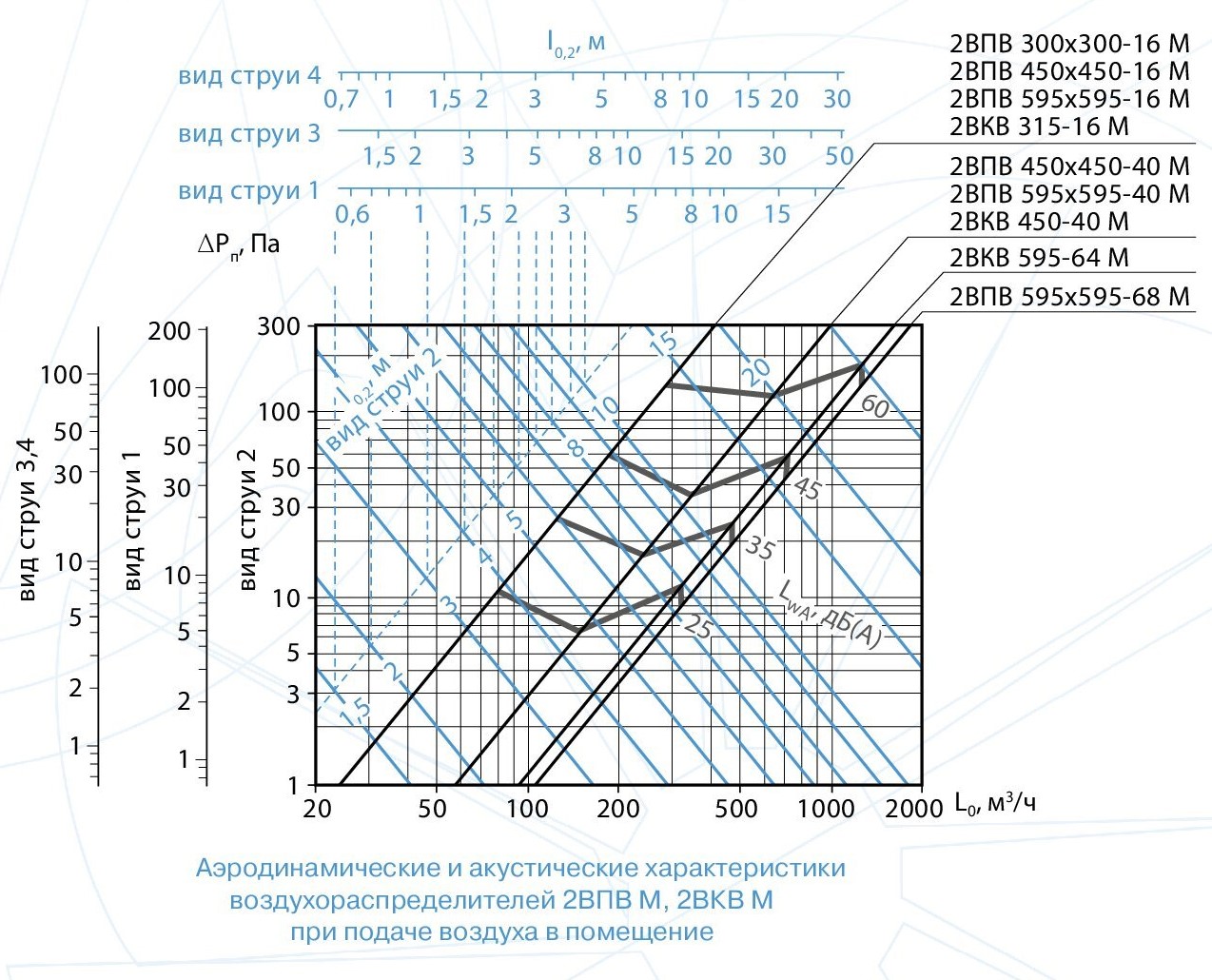

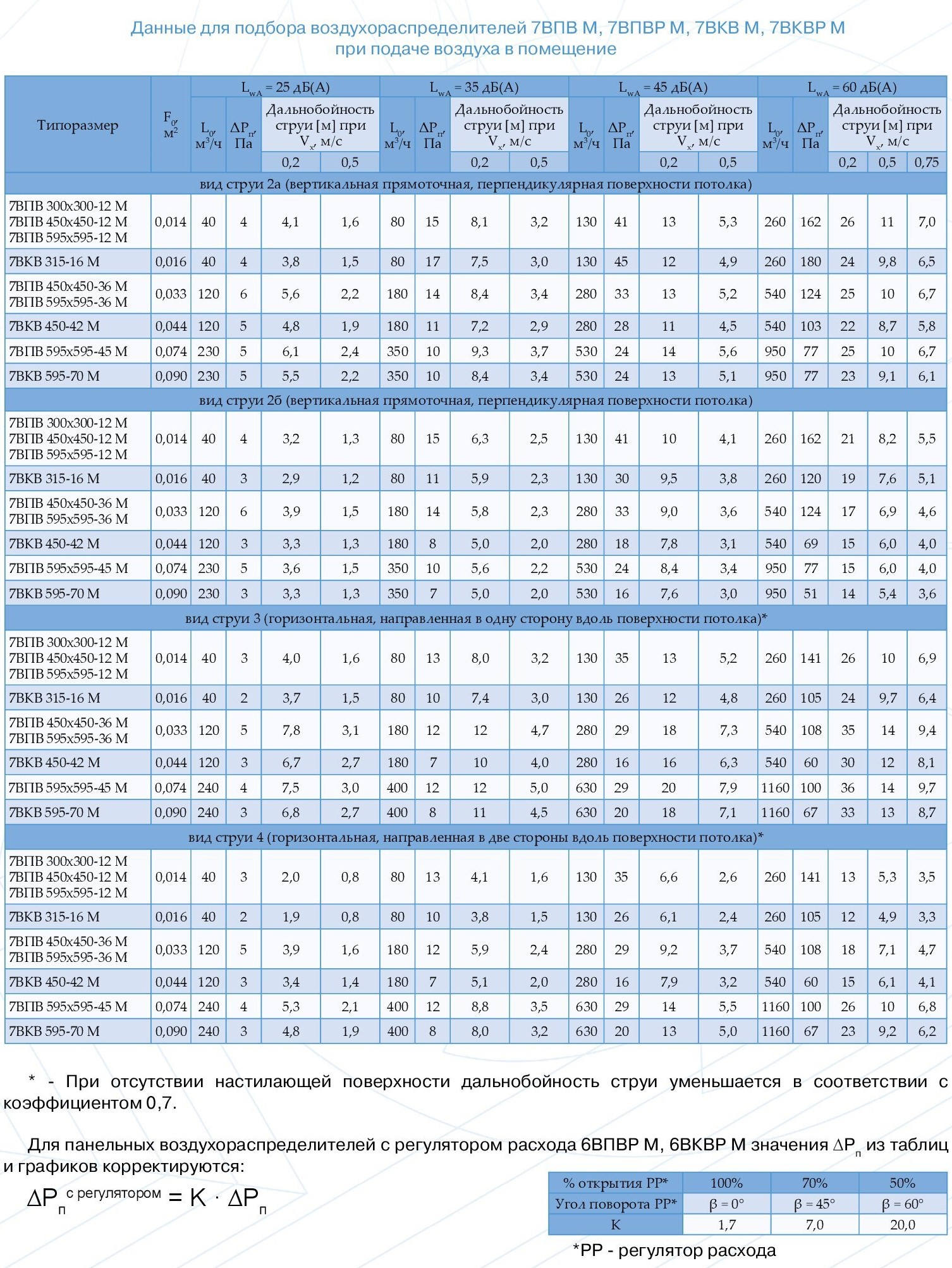

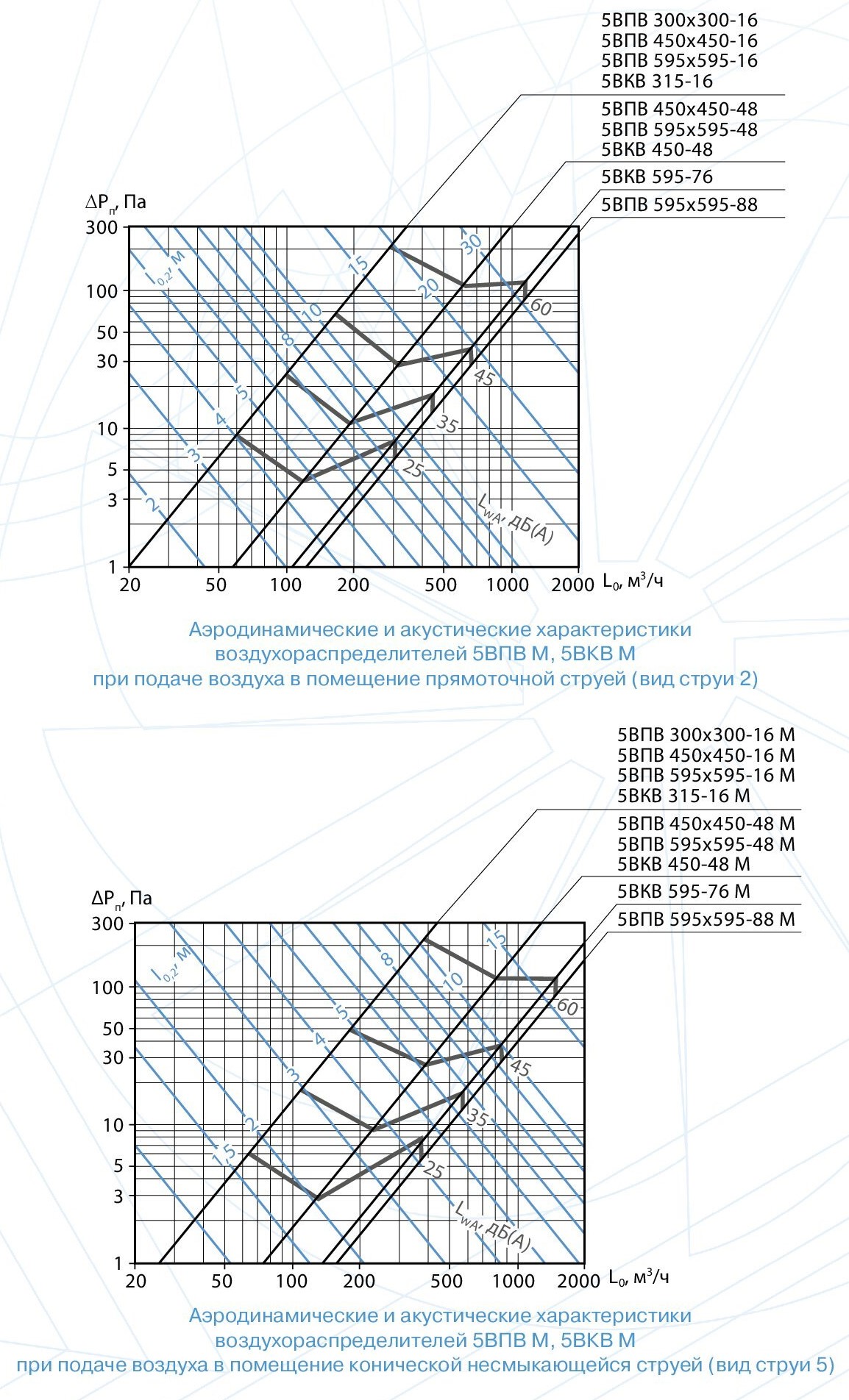

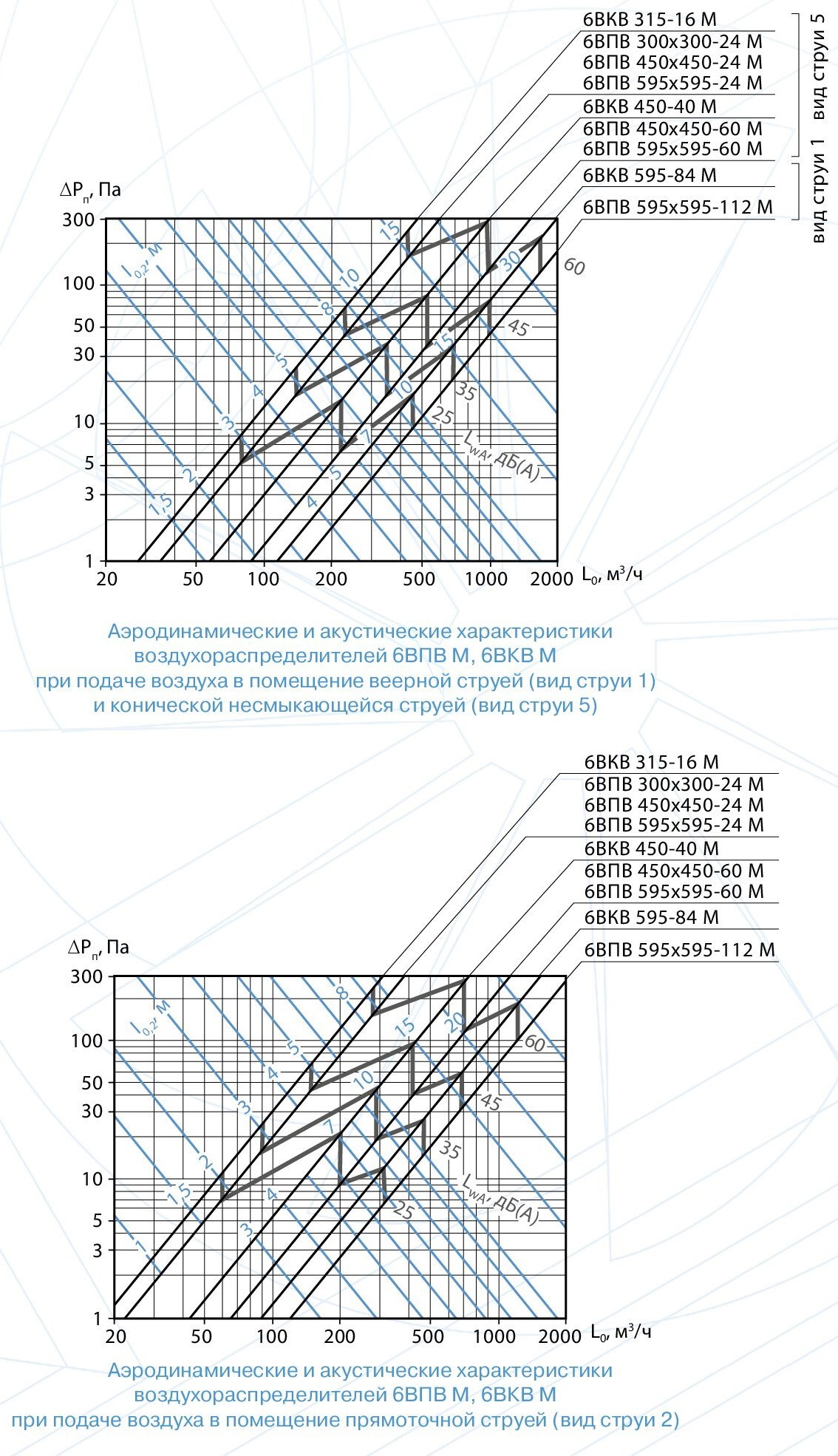

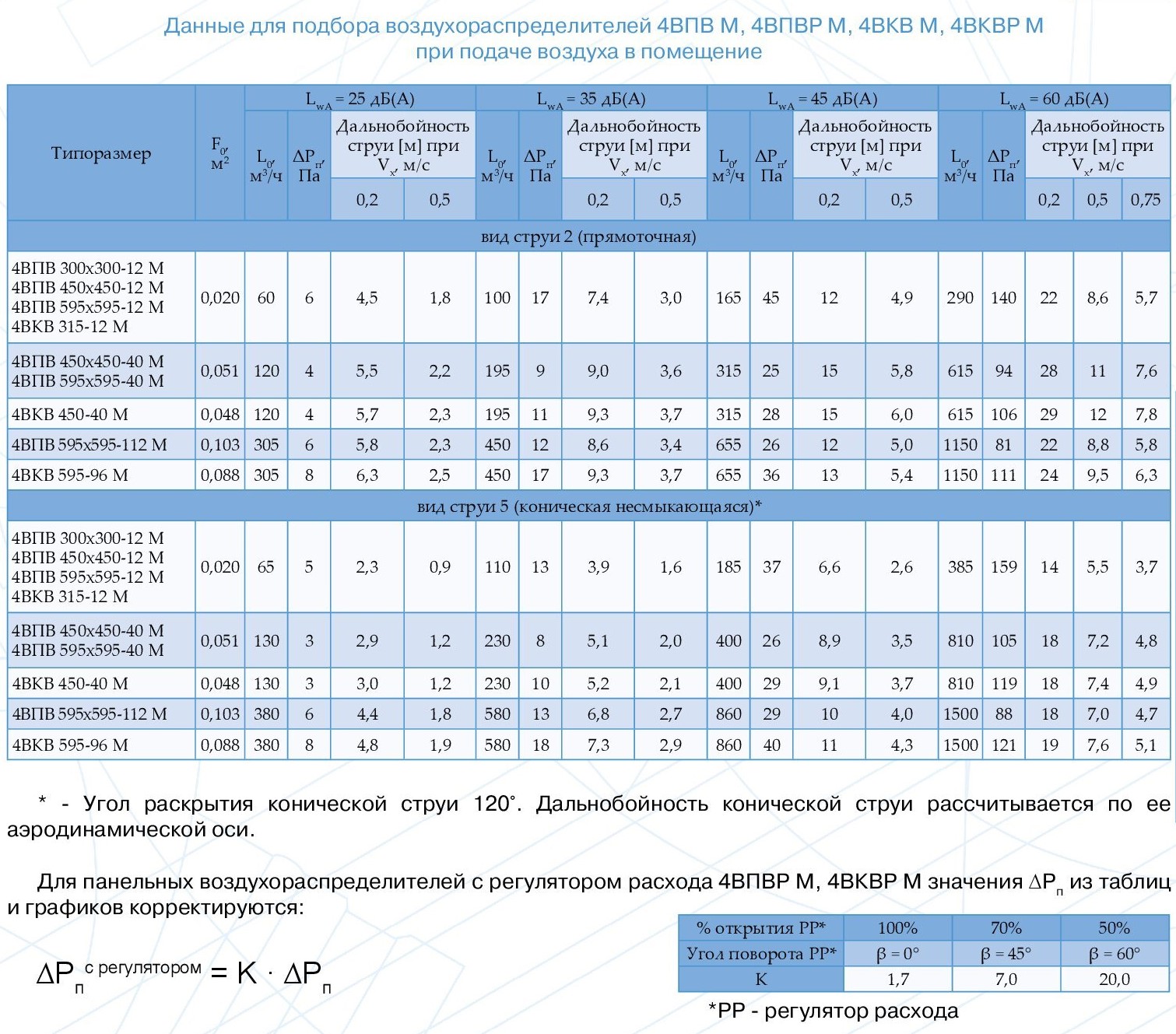

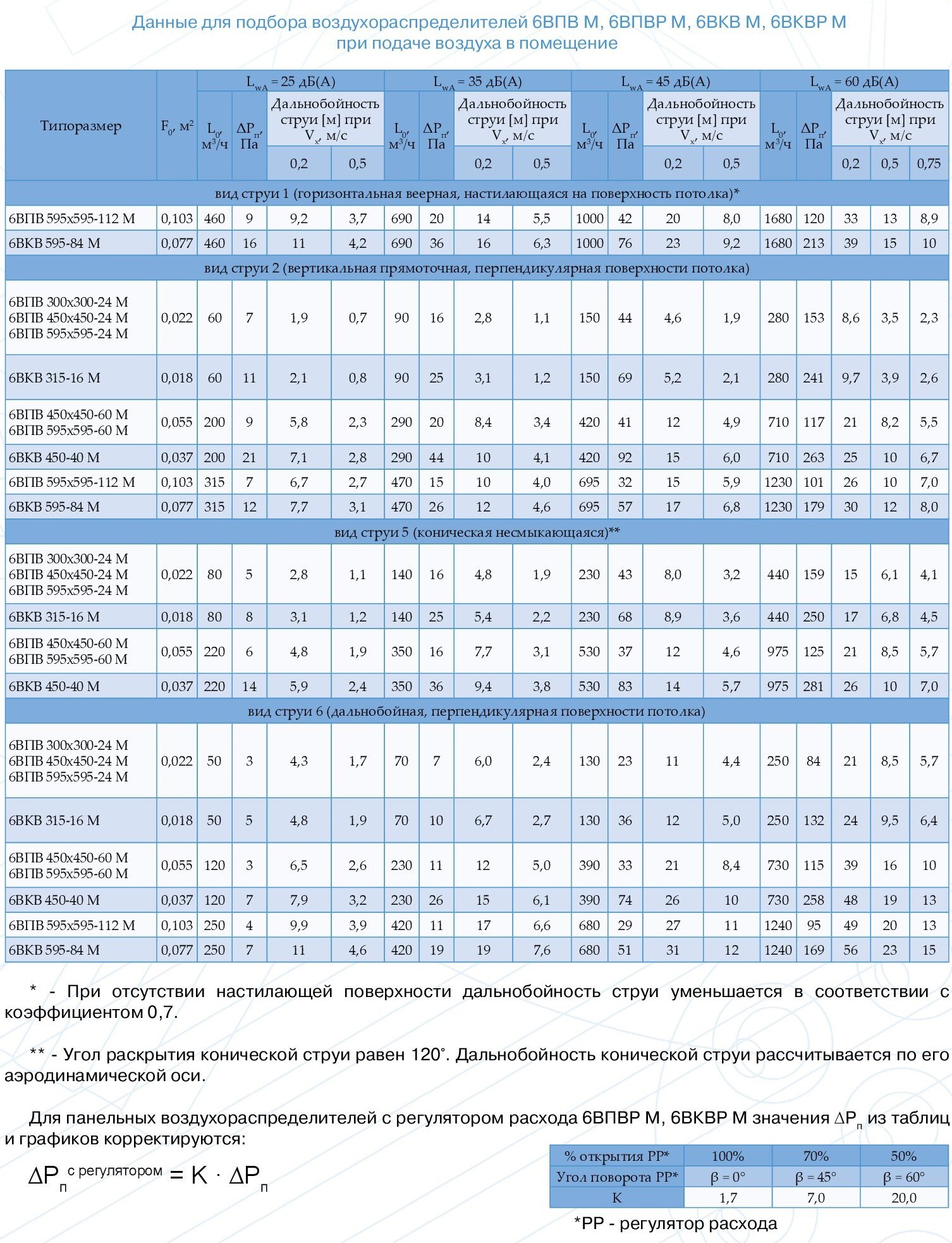

Изготавливается семь видов панелей отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек. Возможна реализация следующих видов формируемых струй:

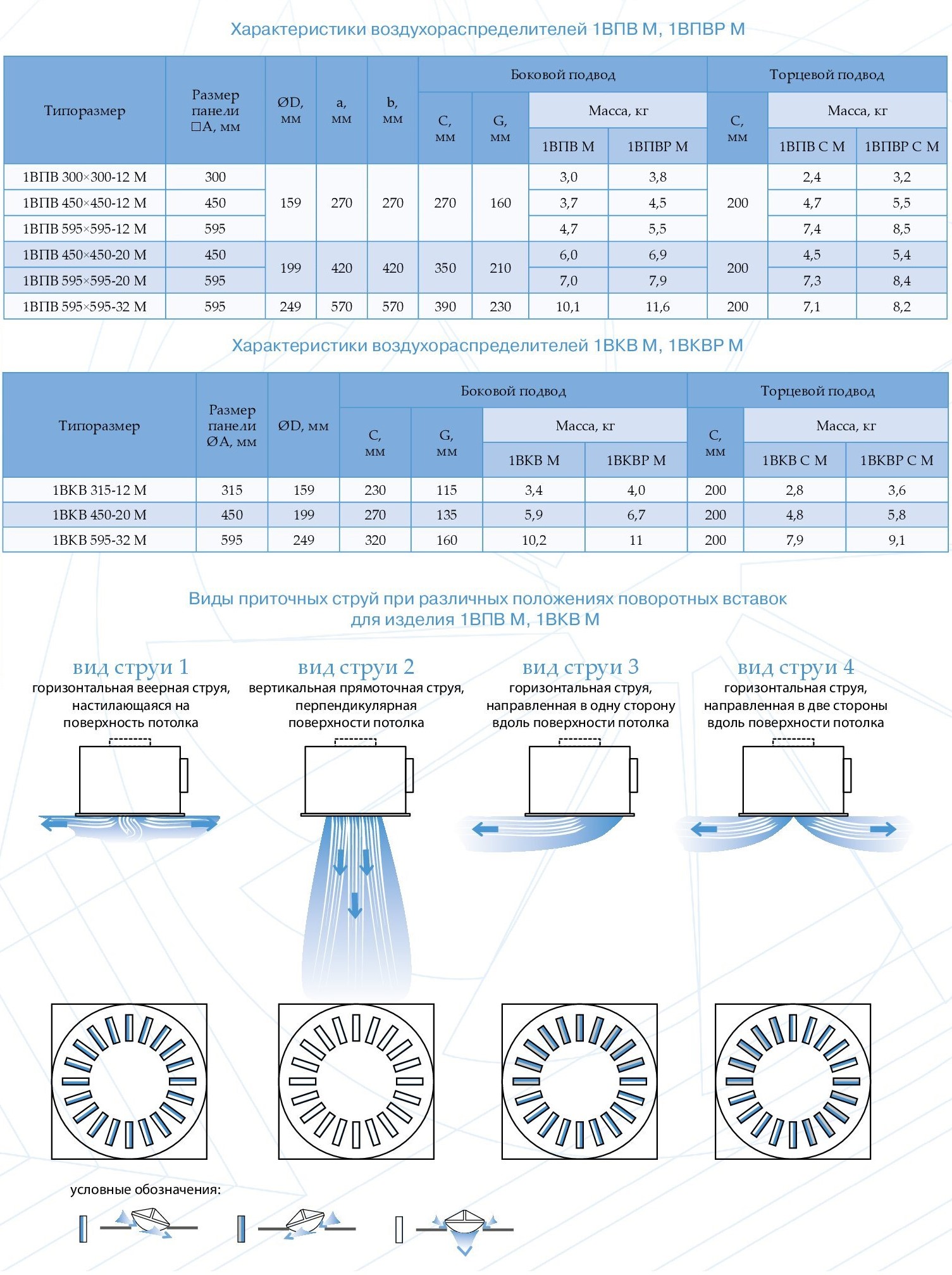

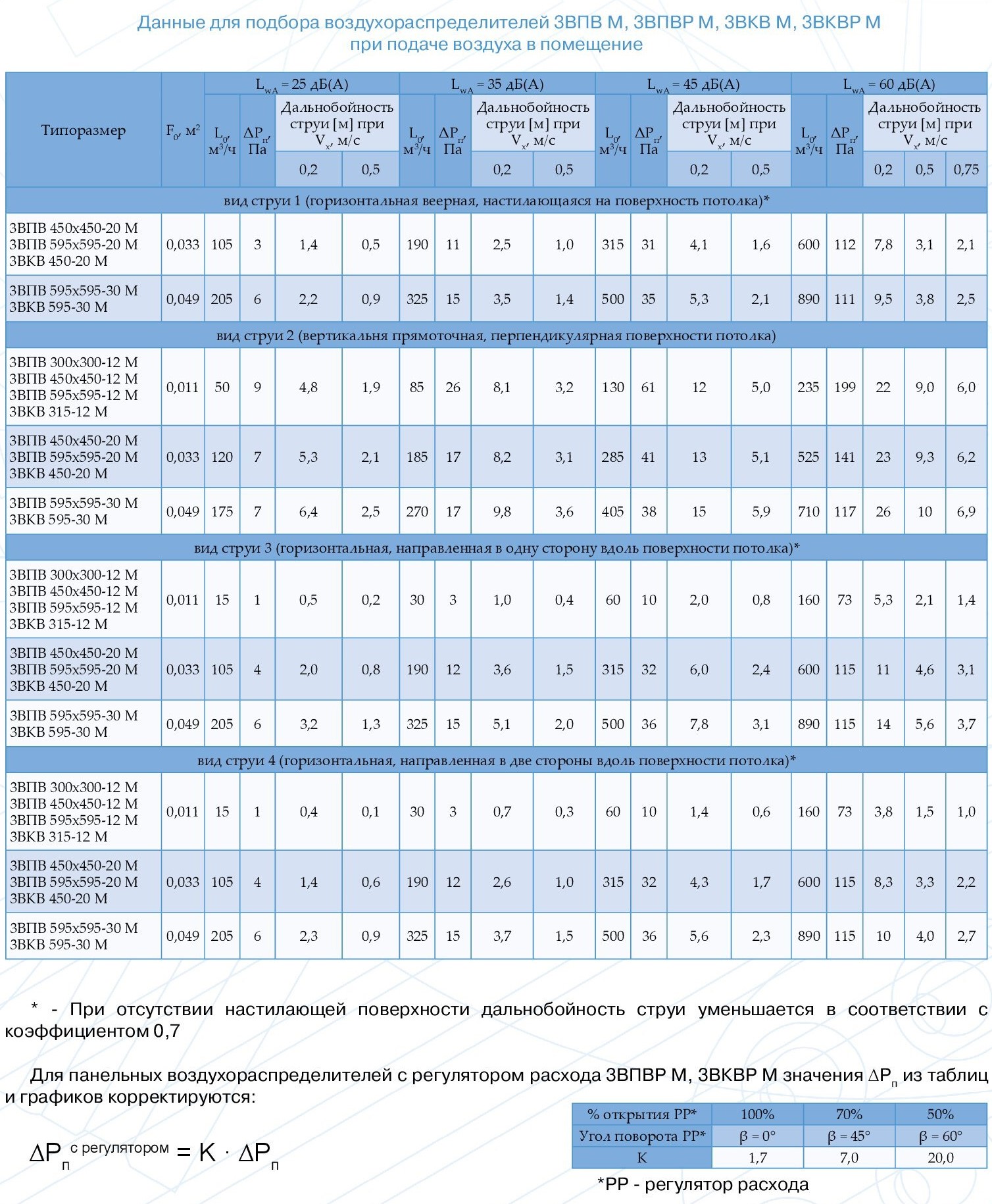

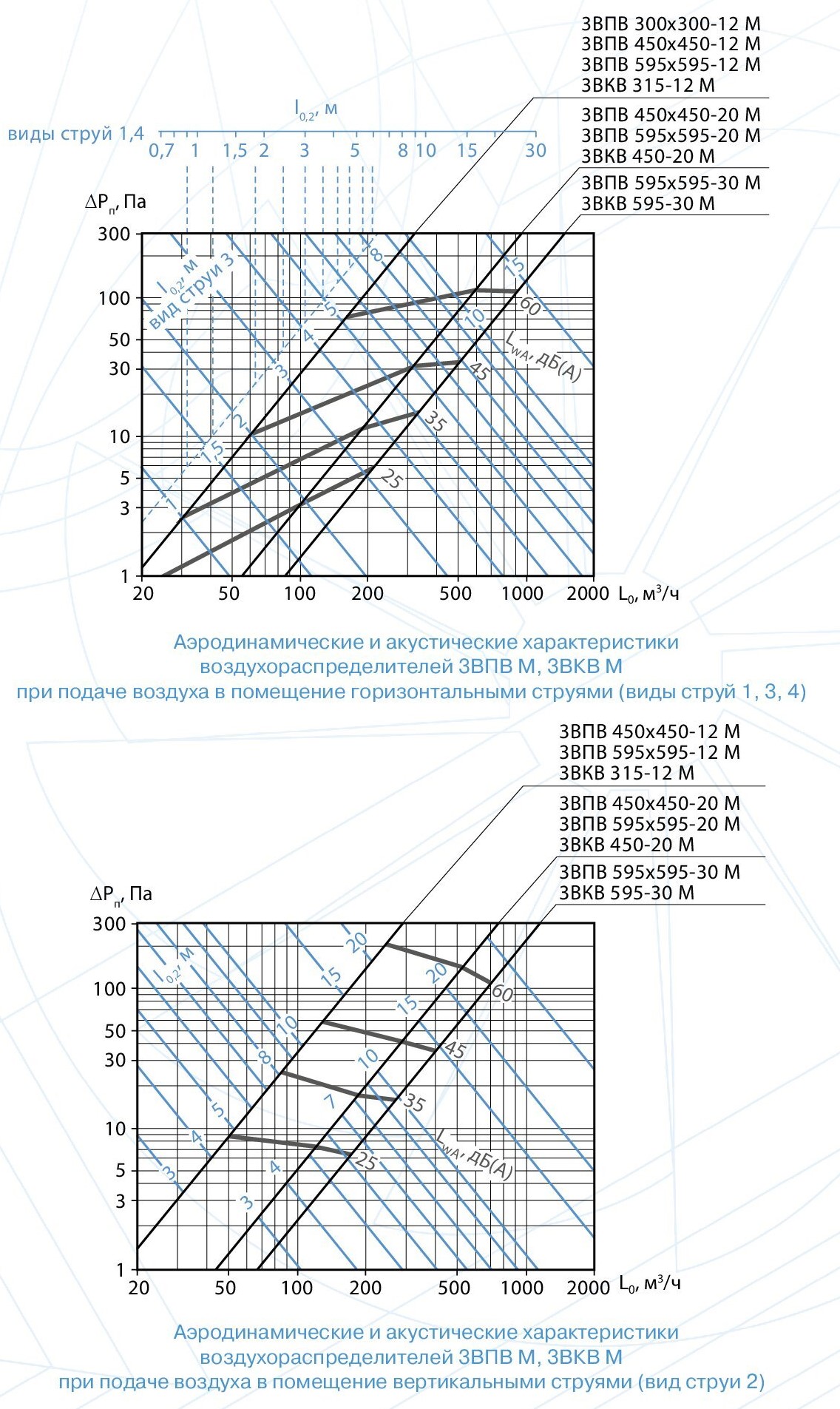

Вид струи 1 – горизонтальная веерная струя, настилающаяся на поверхность потолка;

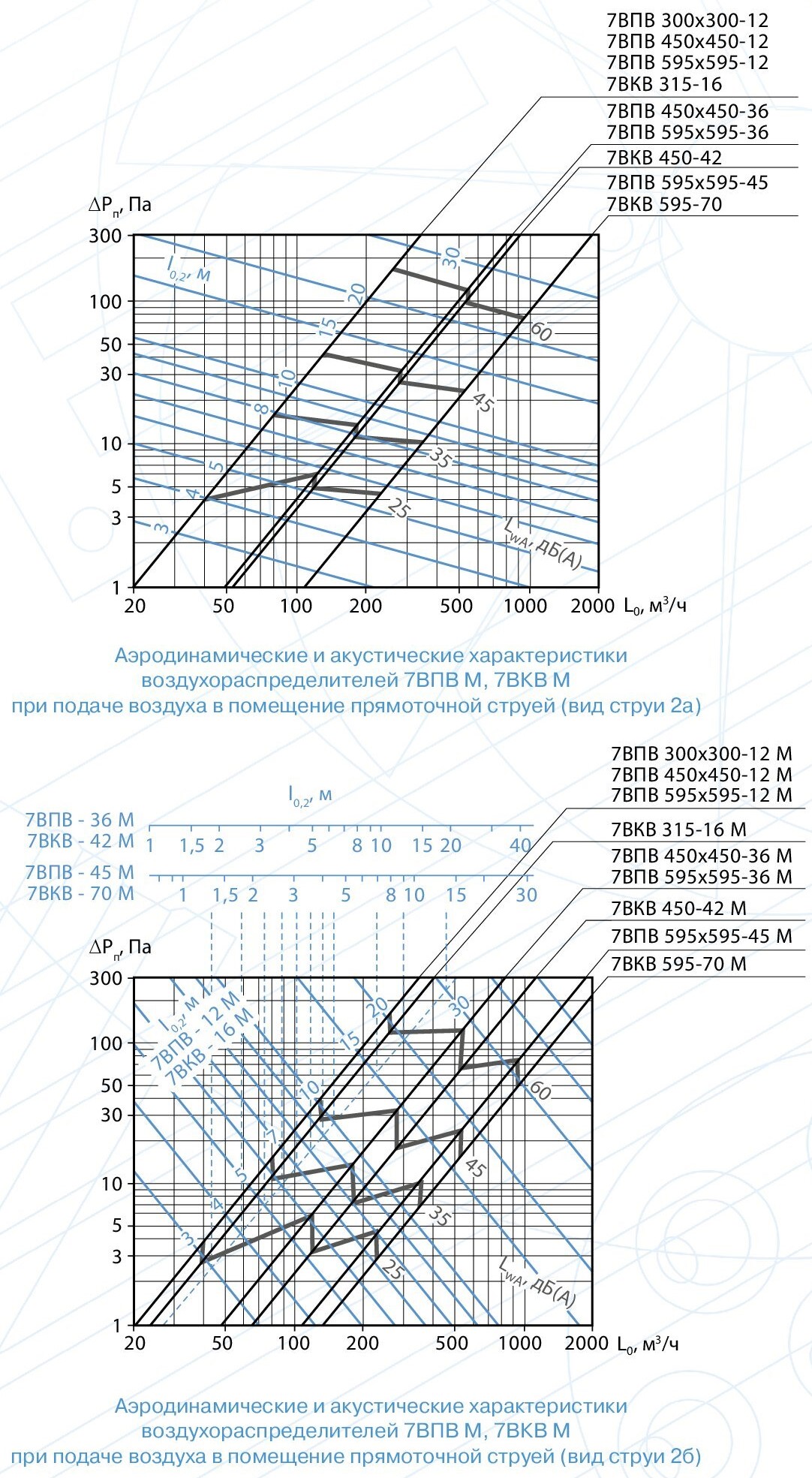

Вид струи 2 – вертикальная прямоточная струя, перпендикулярная поверхности потолка;

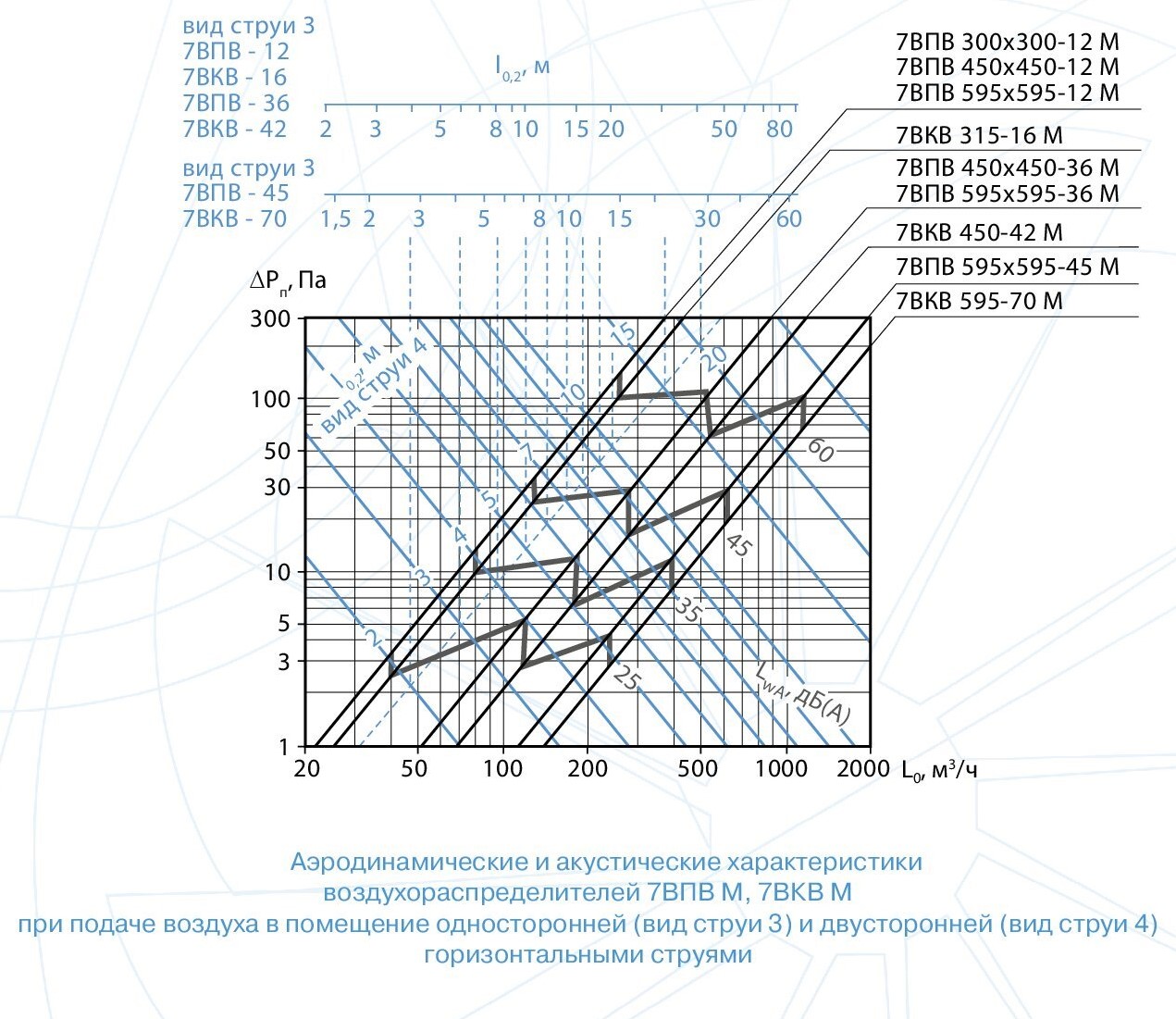

Вид струи 3 – горизонтальная струя, направленная в одну сторону вдоль поверхности потолка;
Вид струи 4 – горизонтальная струя, направленная в две стороны вдоль поверхности потолка;

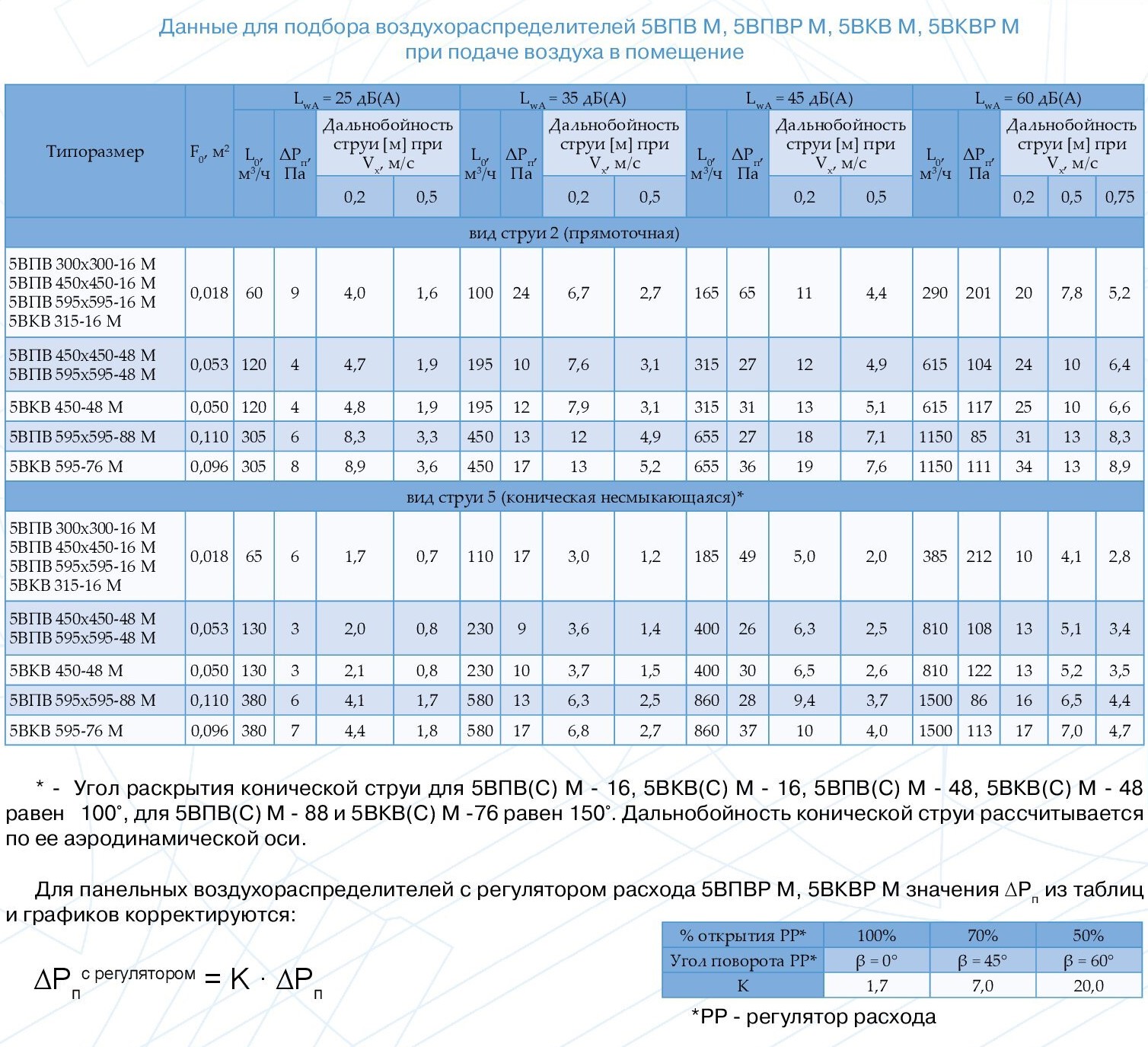

Вид струи 5 – коническая несмыкающаяся струя;

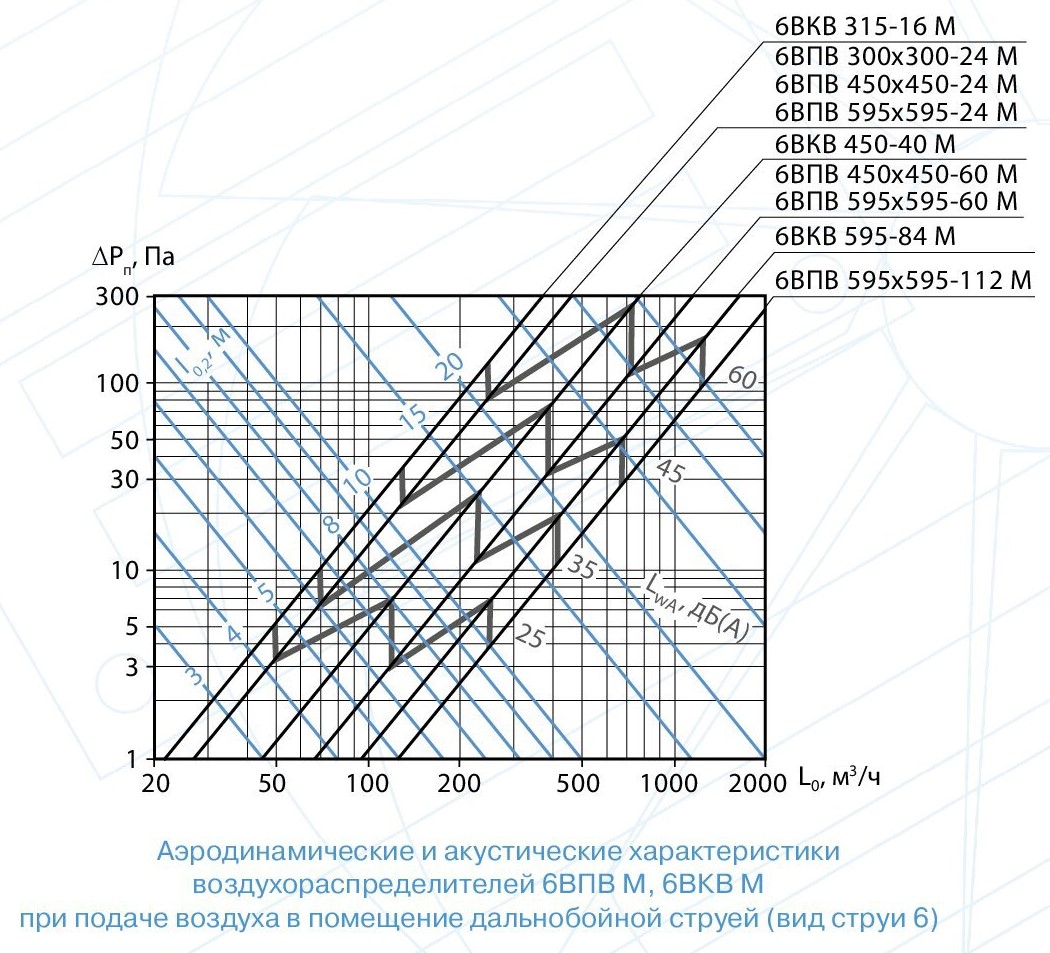

Вид струи 6 – дальнобойная струя, перпендикулярная поверхности потолка.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
Для изменения и регулирования расхода воздуха воздухораспределители ВПВР М, ВКВР М дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

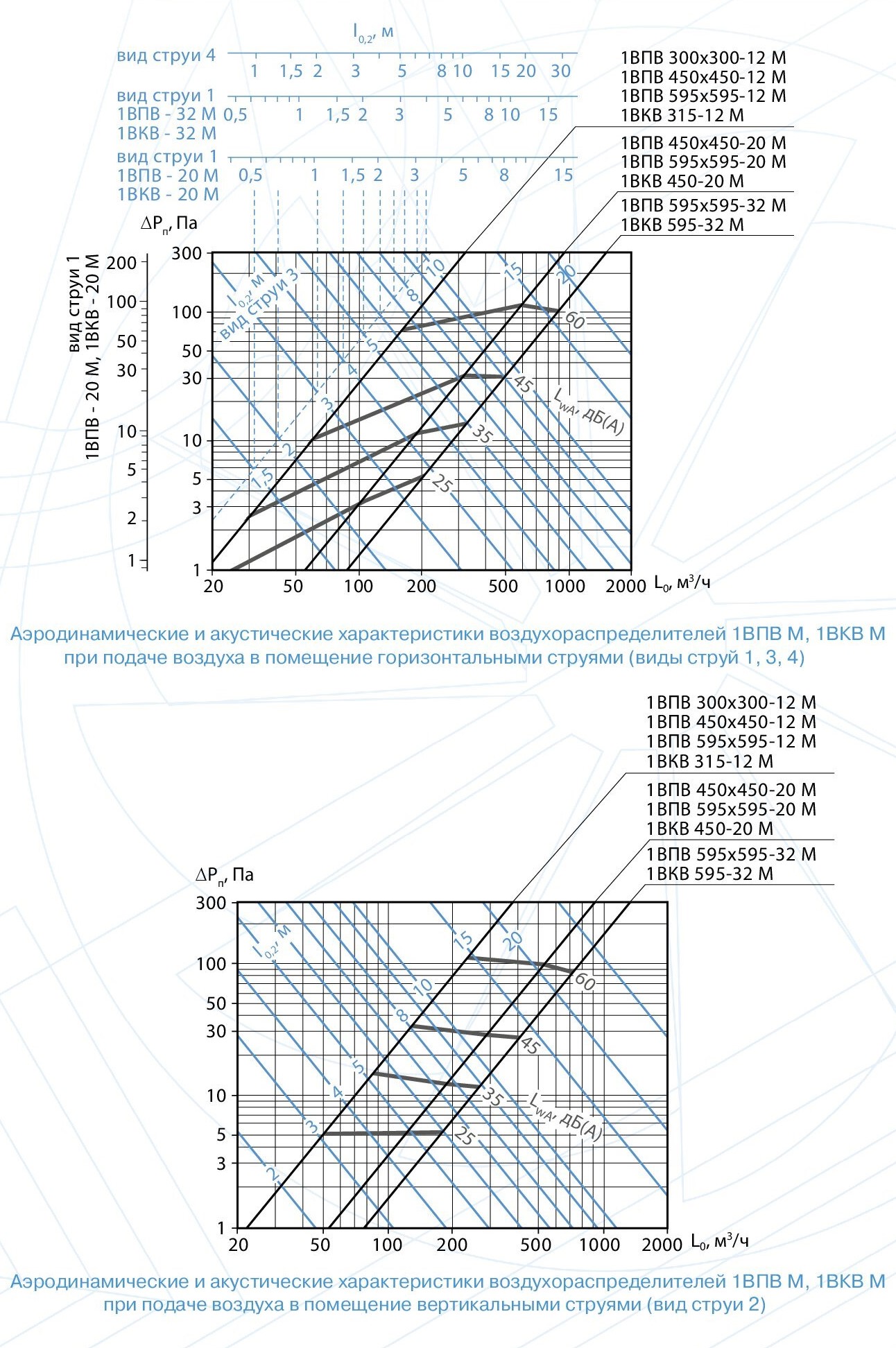

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Воздухораспределители ВПВ М, ВКВ М устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание струи на поверхность.
Крепление панельных воздухораспределителей к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель для ВПВ М, ВПВР М изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. Воздухораспределители ВКВ М, ВКВР М изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
Ячейки воздухораспределителей ВПВ М, ВПВР М, ВКВ М, ВКВР М выполнены из пластика белого цвета. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL, ячейки окрашиваются в цвета Д08, Д10 или Д11 по каталогу “Эксклюзив”.

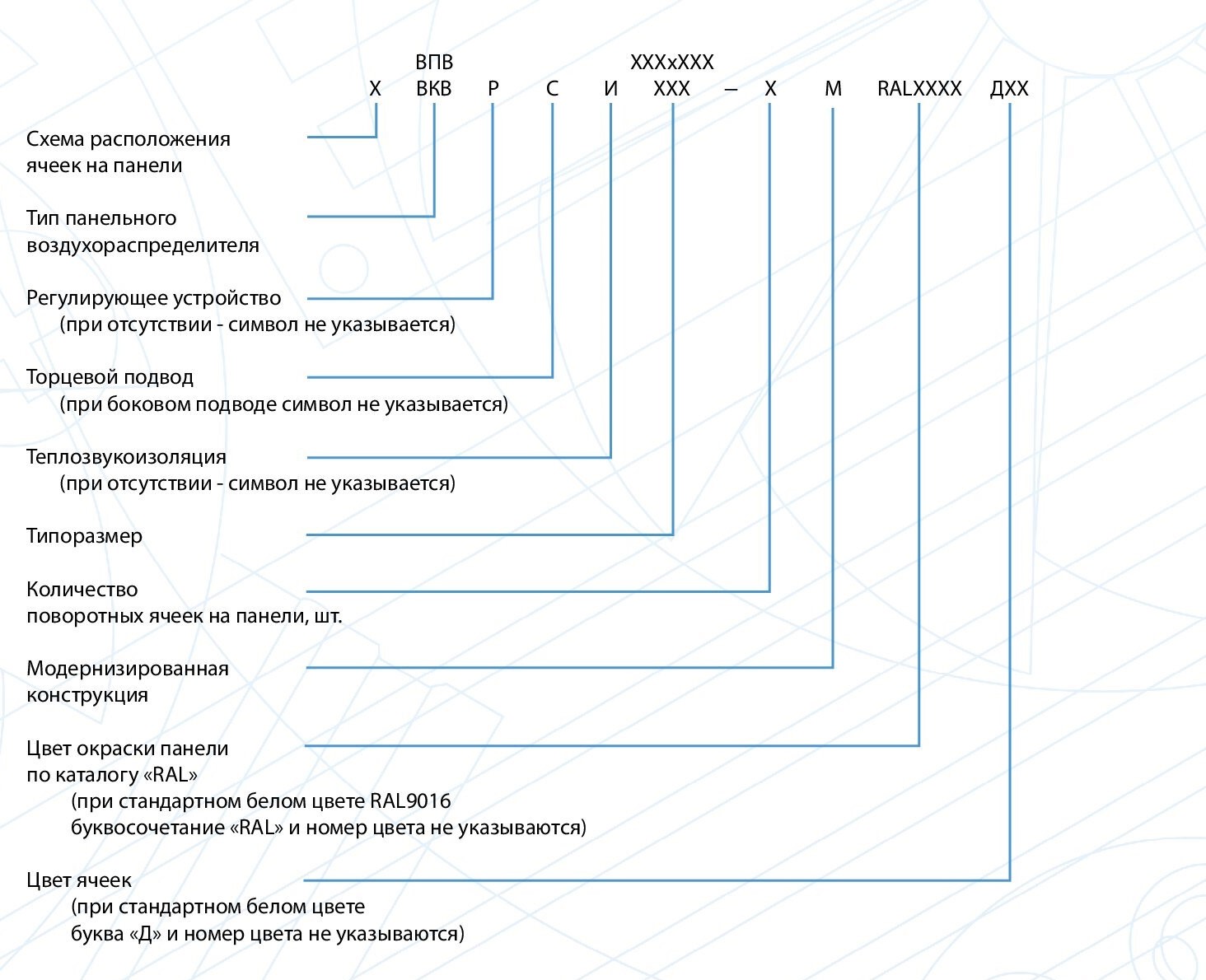

Пример обозначения при заказе панельного воздухораспределителя 1ВПВ размером 595 х 595 мм, без регулирующего устройства, с торцевым подводом,с теплозвукоизоляцией, с 12 поворотными ячейками, с панелью белого цвета RAL 9016: 1ВПВ С И 595 x 595-12 М
